快装式原型测试用弹性卡扣紧固件

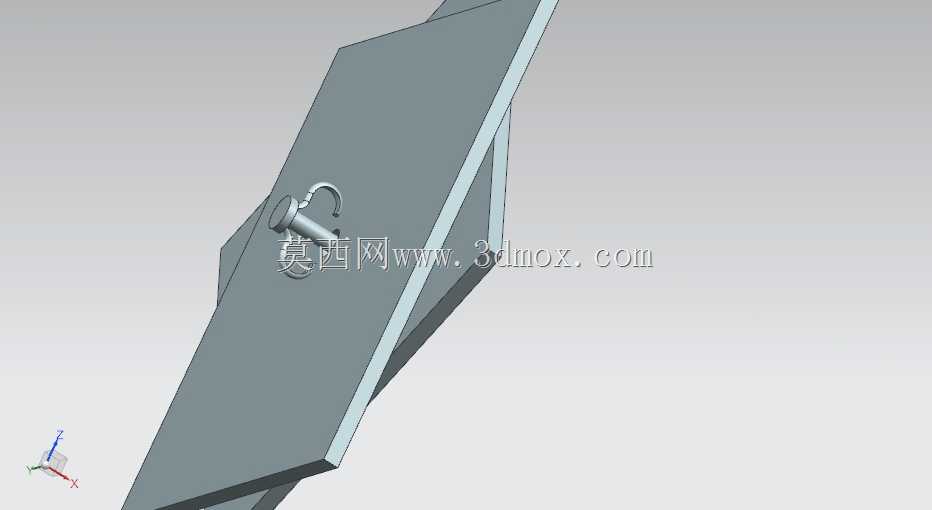

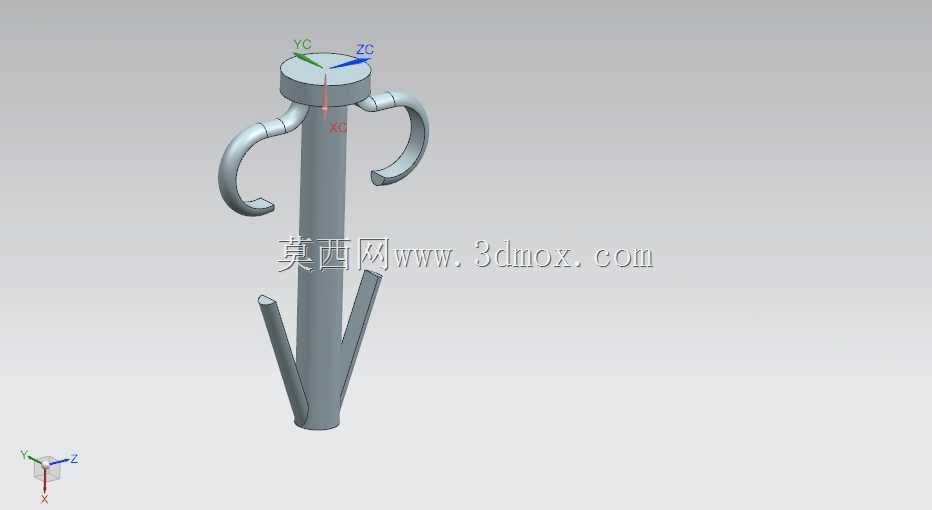

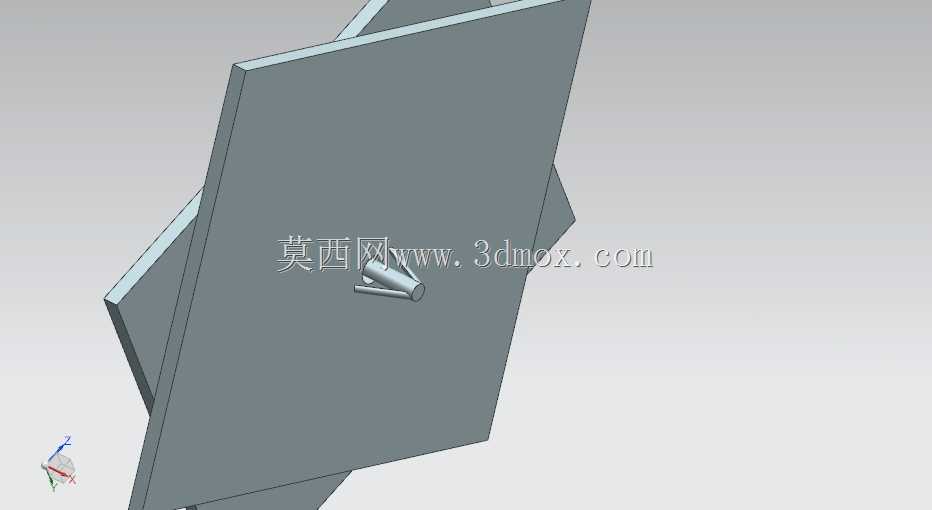

在非标设备原型搭建、创客项目试制、临时工装调试这类场景里，经常会遇到需要快速固定两个构件、但暂时无法确定最终连接位置的情况，这类场景不需要永久紧固，也不需要过高的连接强度，但要求装拆效率足够高，不需要额外工具就能完成操作，这款弹性卡扣紧固件就是针对这类需求设计的。整个零件采用对称结构设计，沿穿过顶部两个弯钩臂的中心平面对称，这种对称结构一方面能保证插入安装孔后受力均匀，不会出现单侧卡滞导致的安装歪斜，另一方面也降低了建模和打印制造的难度，不需要额外考虑非对称结构带来的成型应力问题。零件主体为细长杆状结构，底部设置两个直臂式卡脚，顶部设置两个弯曲的弯钩状卡臂，安装时直接将杆部对准预制的安装孔推入即可，推入过程中底部的直臂卡脚会受孔壁挤压向内弯曲，当卡脚完全穿过安装孔到达另一侧后，会依靠自身弹性恢复原有张开形态，卡在安装孔的背侧端面，此时顶部的两个弯钩卡臂会卡在安装孔的正面端面，上下两部分卡接结构共同作用，限制两个被连接件的轴向窜动，同时弯钩的弯曲形态会在受到向外拔出的力时产生更大的卡紧阻力，防止连接意外松脱。拆卸时不需要额外工具，只需要用手指挤压底部伸出的两个直臂卡脚，让卡脚向内收窄到能穿过安装孔的尺寸，同时将零件向推入的反方向拉出，当卡脚回到安装孔内时，顶部的弯钩卡臂会受孔壁挤压向内收拢，整个零件就能顺利从孔中抽出，不会在被连接件上残留多余结构。这款紧固件的尺寸可以根据实际安装需求灵活调整，杆部直径匹配常用的安装孔尺寸即可，底部卡脚的张开角度、顶部弯钩的弯曲弧度都可以根据被连接件的厚度、安装孔的材质硬度做对应调整，既可以做小尺寸用于薄板类零件的临时固定，也可以加长杆部作为临时定位轴使用，适配不同厚度的叠层构件连接。需要注意的是，这类弹性卡扣依靠自身材料的弹性变形实现装拆，更适合用具备一定韧性的材料制作，用于原型验证阶段的临时连接场景，不适合用于长期承受大载荷、强振动的永久连接工位，在试制阶段用来快速固定线束支架、临时护板、调试用的传感器安装座这类构件时，能大幅减少拧螺丝、装卡箍的辅助时间，提升原型迭代的效率。
