FRC竞赛电机定位安装模板结构

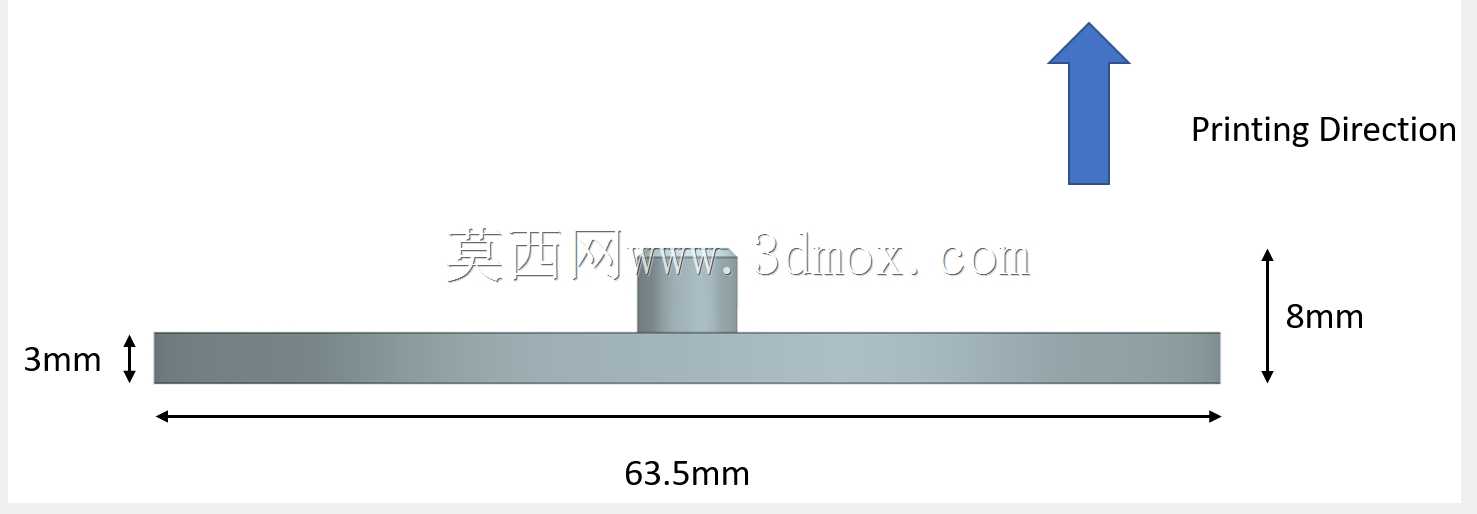

　　在青少年机器人竞赛的备赛场景中，电机安装的定位精度一直是困扰参赛队伍的核心问题之一，多数队伍受限于加工条件，无法完成高精度的电机安装孔位加工，直接影响动力输出的同轴度与传动稳定性，这款安装模板正是针对这一实际痛点设计的钻孔定位工装。从实际使用逻辑来看，该模板不需要依赖高精度机加工设备，仅需普通手持电钻即可完成标准孔位的复刻，适配绝大多数FRC体系内的大型电机安装尺寸，同时兼容搭配行星齿轮箱使用的小型FRC电机安装需求，不同型号电机对应的安装孔位坐标、孔径参数都通过模板的实体结构做了固化，使用者不需要反复测量孔位间距、核对安装基准，大幅降低了非专业加工场景下的安装误差。模板的主体为圆盘式结构，外径设置为63.5mm，整体厚度8mm，

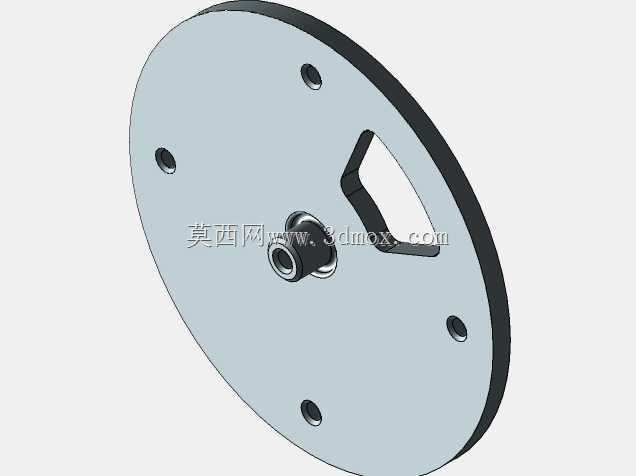

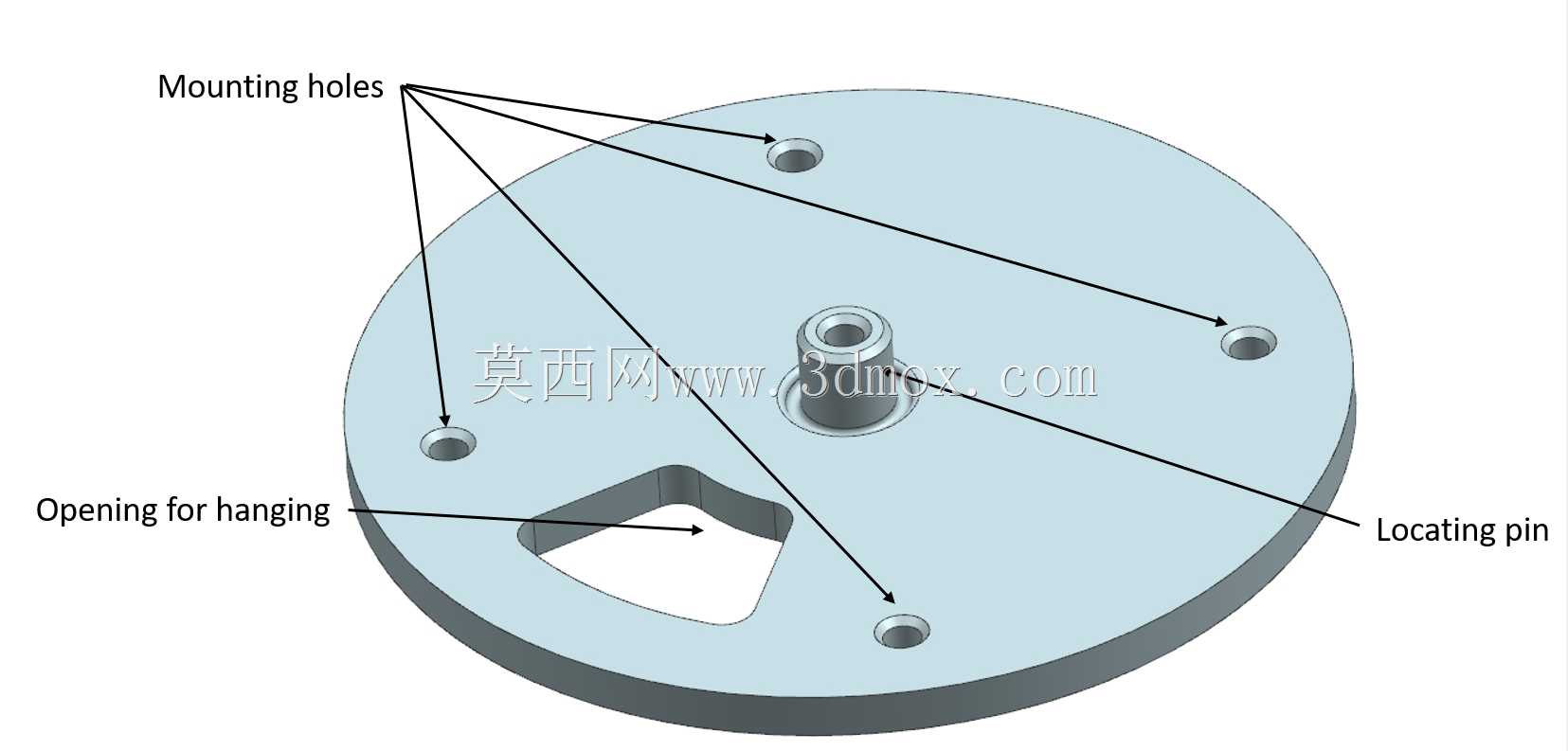

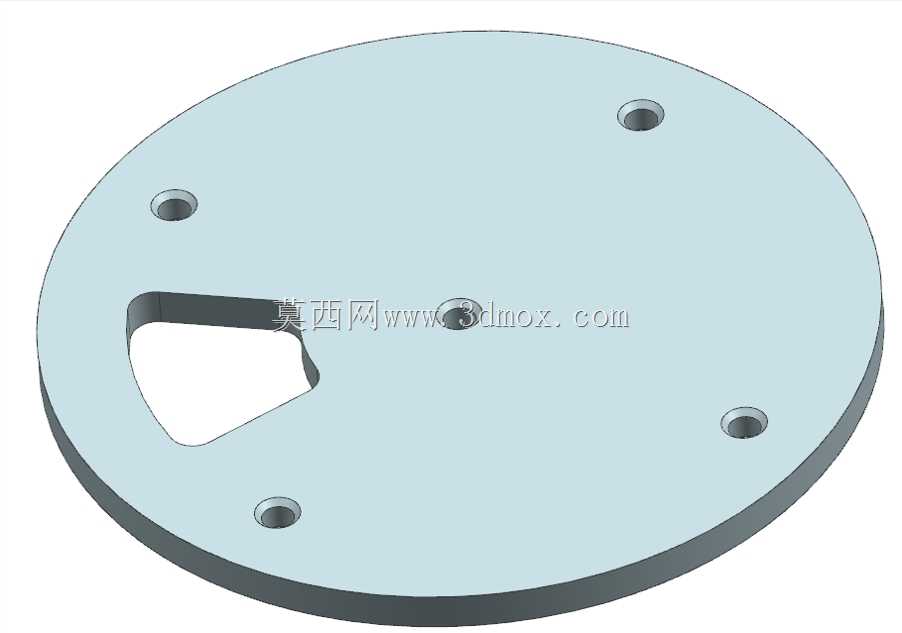

　　平整的底面可以完全贴合待安装电机的构件表面，不会因为接触面翘曲导致钻孔偏斜。结构上设置了三类核心功能特征：首先是定位销结构，在完成初孔钻削后，将定位销插入初孔即可完成模板的翻转定位，不需要重新对齐基准，保证正反两侧孔位的同轴度；其次是多组标准化安装孔位，所有孔位的位置、尺寸都经过校准，对应不同型号电机的安装孔坐标，钻削时钻头通过模板上的导向孔进给，就能直接得到符合安装公差要求的孔位，避免手持钻孔时的偏移问题；另外还设置了悬挂开口结构，在模板闲置时可以通过该开口挂置在工位挂钩或收纳绳上，减少工装丢失的概率，这一细节设计也贴合参赛队伍工位空间有限、工装零散易丢的实际使用场景。从设计思路上，这款模板充分考虑了参赛队伍的加工能力限制，

　　支持通过普通熔融沉积成型3D打印机直接制作，打印层厚、喷嘴直径的适配范围很宽，不需要特殊的打印参数设置，单台普通家用级3D打印机一次可以制作多个模板，成本远低于外协机加工的费用。实际操作时，先将模板平放在待安装电机的构件表面，确定电机的理想安装位置后，先通过模板中心的导向孔钻削2mm直径的初孔，之后移除模板，将初孔扩钻至6mm直径，再将模板翻转，把定位销插入扩好的中心孔完成定位，此时模板上的其余导向孔会自动对准电机安装所需的各个孔位，使用2mm钻头通过所有导向孔完成钻削，移除模板后即可得到位置精度完全符合要求的电机安装孔，整个过程不需要专业的划线、测量技能，即使是没有丰富机加工经验的参赛队员，

　　也能在短时间内完成高精度的电机安装孔加工。在竞赛备赛的实际场景中，很多队伍没有稳定的机加工渠道，部分队伍仅配备手持钻孔工具，手动划线钻孔的孔位误差往往超过1mm，会导致电机安装后出现同轴度偏差，运转时产生额外振动，降低传动效率甚至加速齿轮箱磨损，这款模板通过实体结构固化孔位参数，完全规避了手动测量、划线带来的人为误差，同时不需要复杂的操作流程，能够适配不同材质的安装构件，不管是铝型材、板材还是3D打印的结构件，都可以使用该模板完成孔位定位。另外模板的外径尺寸与多数大型FRC电机的安装法兰外径接近，在初步定位电机位置时，可以直接通过模板比对安装空间，快速确认电机安装后是否会与周边结构产生干涉，减少设计阶段的空间校核工作量。模板上的定位销与中心孔采用小间隙配合，翻转定位时不会出现明显的晃动，保证正反钻孔的位置一致性，所有导向孔的孔径都对应常用钻头的标准直径，不需要使用者额外准备特殊规格的刀具，进一步降低了使用门槛。对于多支队伍协作备赛的场景，该模板可以快速复制传递，不需要反复传递加工图纸、核对参数，只要拿到实体模板就能直接完成标准孔位的加工，也减少了不同队伍之间因为加工标准不统一带来的零件适配问题。
