三通式金属防水穿线接线盒结构设计

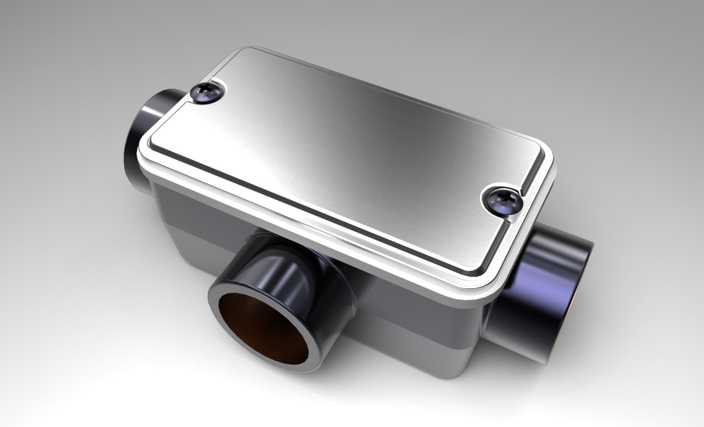

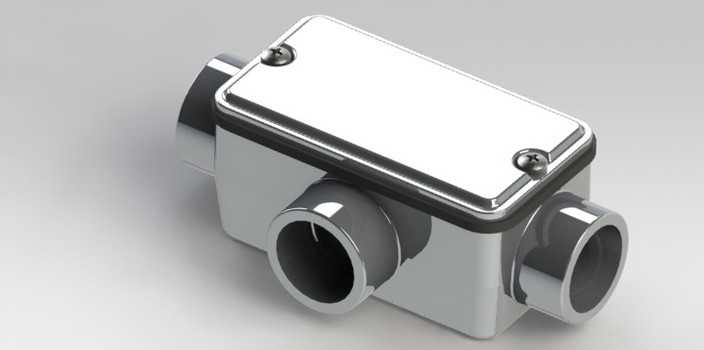

本作品为三通式金属接线盒三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以基准面定位绘制盒体主体的矩形拉伸轮廓，预留三个方向的穿线接口安装位，通过抽壳命令生成盒体的中空腔体结构，腔体壁厚按照工业级防水接线盒的通用标准设置，保证壳体结构强度的同时控制整体重量。盒盖部分采用独立建模流程，绘制与盒体开口匹配的矩形轮廓，边缘做圆角过渡处理，同时预留两个螺丝安装沉孔，沉孔深度与选用的紧固螺丝尺寸完全匹配，保证螺丝安装后表面平整无凸起。三个穿线接口采用等径圆柱拉伸后与盒体做布尔合并运算，接口内壁做光滑过渡处理，避免穿线时划伤线缆绝缘层，接口端部做倒角处理，方便配套的线缆锁母安装定位。盒体与盒盖的配合面设计有一圈密封胶条安装槽，槽体宽度与深度匹配常用的橡胶密封胶条尺寸，装配后可实现IP65级别的防水防尘效果，满足户外或潮湿环境的使用需求。材质渲染阶段，盒体与盒盖外表面赋予抛光镀铬金属材质，调整材质的反射率与粗糙度参数，还原金属壳体的亮面金属质感，同时在边角位置添加细微的磨损做旧效果，提升模型的真实感；密封胶条部分赋予哑光黑色橡胶材质，调整材质的漫反射参数，模拟橡胶的哑光质感；紧固螺丝采用标准内六角螺丝模型，赋予不锈钢金属材质，与盒体的镀铬质感做出区分，增强模型的层次感。结构设计上充分考虑实际装配逻辑，盒体与盒盖采用螺丝紧固的连接方式，拆装便捷，三个方向的穿线接口可实现多方向线缆的汇接分线功能，整体结构紧凑，边角均做圆角处理，无尖锐棱角，避免安装使用过程中划伤操作人员。建模过程中对所有配合尺寸做公差校验，保证盒盖与盒体、穿线接口与配套锁母的配合精度符合五金配件的加工公差要求，模型可直接用于工程出图、产品展示或3D打印原型制作。
