迷你双电路滚轮式限位开关三维结构

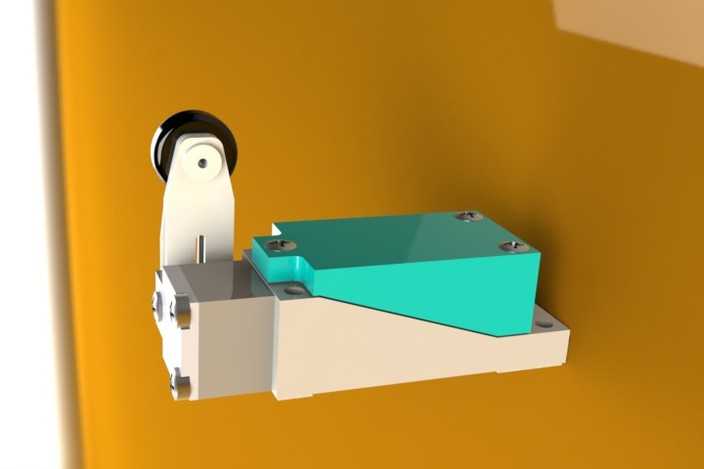

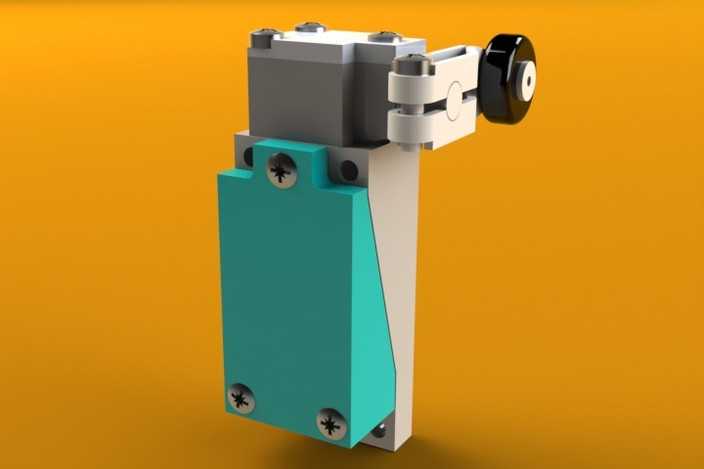

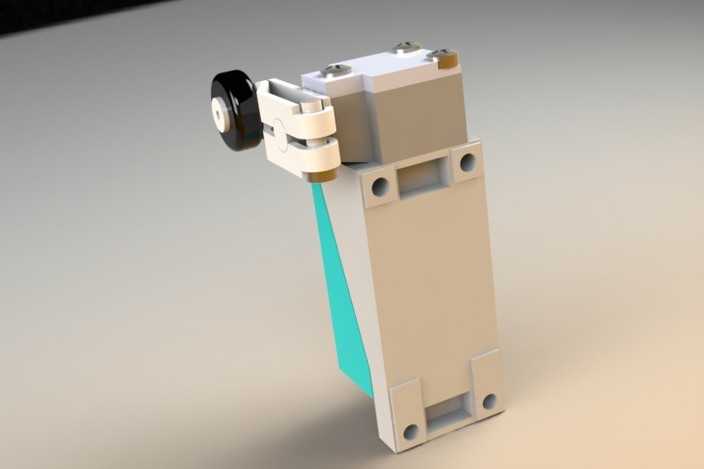

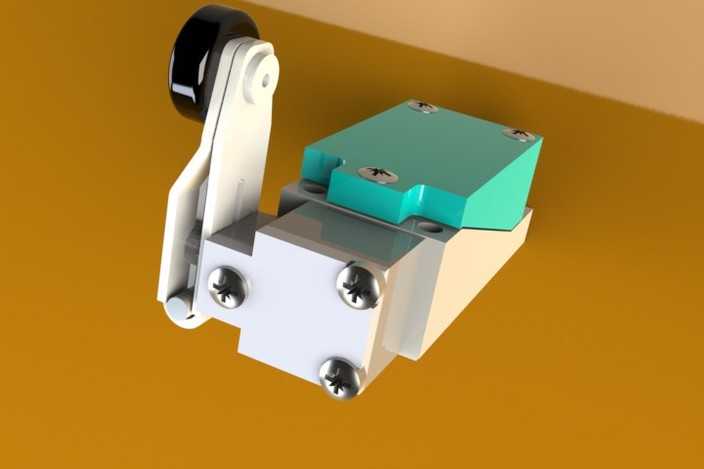

本作品为迷你型双电路限位开关的三维建模成果，建模过程严格遵循工业电气元件的实际尺寸规范，在三维软件中先完成主体基座的基准定位，以基座的安装孔位为核心基准搭建整体装配框架，确保后续所有部件的装配公差控制在合理范围内。建模时对开关的触发滚轮部件做了精细化处理，滚轮的转轴、摆臂的铰接结构都还原了真实的活动连接关系，摆臂与主体壳体的衔接处做了限位卡槽的结构还原，能够直观体现触发时摆臂的摆动行程逻辑。主体壳体部分采用分体式建模思路，区分了上盖与下座的装配结构，对壳体表面的安装固定孔、侧边的接线避让槽都做了1:1的结构复刻，壳体边角的倒角、加强筋结构都按照实际产品的注塑工艺特征进行还原，避免出现不符合生产逻辑的尖锐直角或壁厚不均的问题。材质渲染阶段，针对不同部件做了差异化的材质参数调整：触发滚轮采用黑色哑光工程塑料材质，调整了表面粗糙度参数模拟真实塑胶的磨砂质感；摆臂部分采用米白色硬质绝缘塑料材质，添加了轻微的反光效果体现材质的致密性；主体基座采用浅米色阻燃工程塑料材质，侧面的触发指示块采用亮青色半透明塑料材质，调整了透光参数模拟指示灯罩的视觉效果；金属固定件部分采用哑光金属材质，还原螺丝、转轴的金属质感。结构设计上还原了双电路的独立触发逻辑，内部预留了两组触点模块的安装空间，能够直观展示单路常开、单路常闭的电路配置对应的机械触发结构，摆臂触发时的行程与内部触点的动作行程做了匹配设计，确保模型能够清晰展示该类限位开关的工作原理。整体建模过程中对装配干涉做了全面检查，所有活动部件都保留了合理的活动间隙，既保证了结构的完整性，也能直观体现产品的装配逻辑与动作原理，可用于工控配件的结构展示、原理教学或相关设备的配套装配模拟使用。
