500公斤级定柱式旋臂单臂起重机三维设计

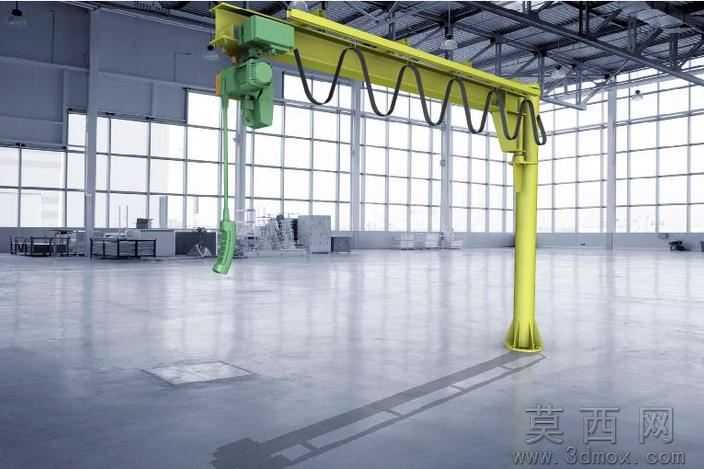

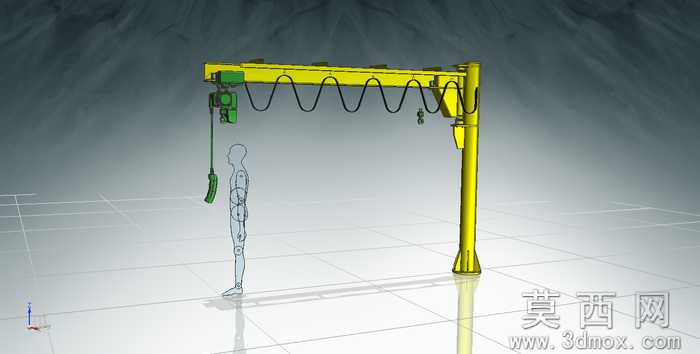

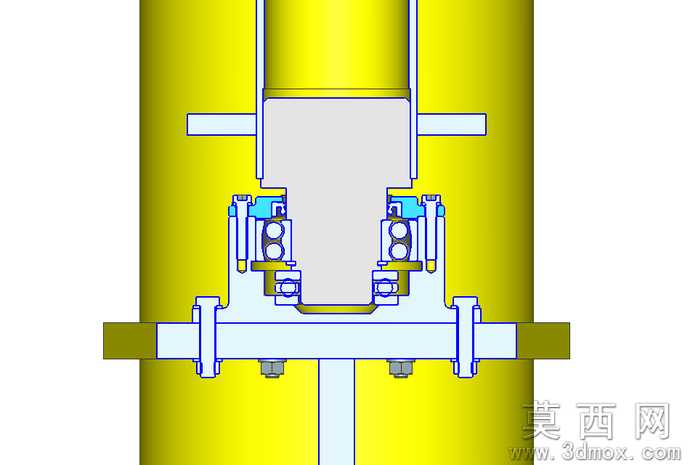

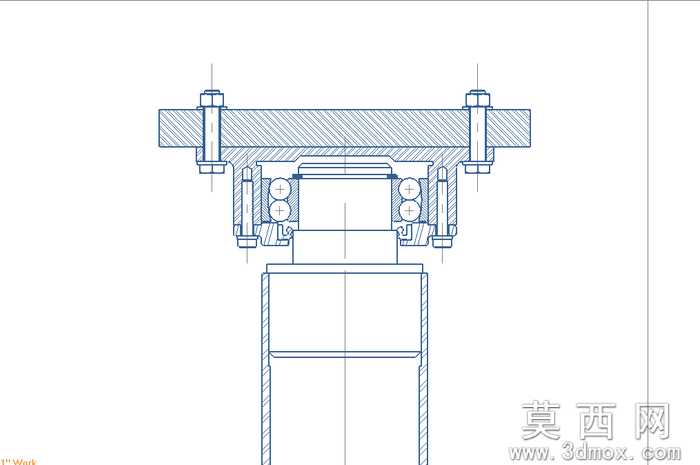

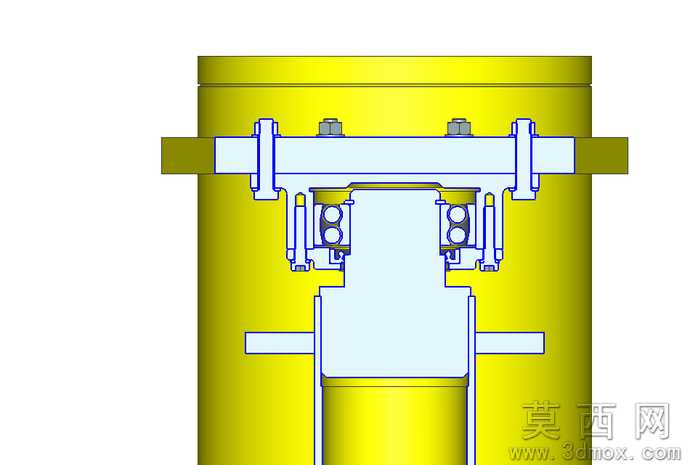

本模型为额定起重量500公斤的定柱式旋臂单臂起重机，建模阶段首先完成整体结构的参数化草图绘制，以底部安装基座为定位基准，依次完成竖直立柱、水平旋臂、电动葫芦行走轨道、供电拖链、操作手柄、起升吊钩组件的特征建模，所有零件按照实际装配约束完成配合，还原了旋臂绕立柱回转、葫芦沿轨道水平移动、吊钩垂直起升的全行程运动关系，建模过程中严格遵循起重设备的结构比例，参考人体工程学设置操作手柄的悬挂高度，配套的人体参照模型可直观展示设备的作业覆盖范围与操作空间尺度。参数设计层面，明确标注额定起重量为500公斤，对各承载部件的截面尺寸、安装孔位、配合公差做了标准化设定，立柱底部采用法兰式安装结构，水平旋臂采用箱型截面设计保证抗弯强度，电动葫芦的轮距、拖链的弯曲半径均匹配实际工业产品的通用参数，可直接用于方案验证与结构校核。渲染材质方面，主体承载结构采用工业起重设备标准的亮黄色金属漆材质，表面添加轻微磨砂质感还原真实钢材的喷涂效果，电动葫芦、吊钩组件采用深灰与黑色金属材质，供电拖链采用黑色工程塑料材质，地面设置高反光网格地面，搭配柔和的工业场景打光，清晰展示设备的整体轮廓与结构细节，配套渲染效果图可直接用于方案汇报与产品展示。结构原理上，该设备通过底部法兰固定于车间地面，水平旋臂可绕竖直立柱完成360度回转作业，电动葫芦沿旋臂下方的轨道做水平移动，配合吊钩的垂直起升动作，可覆盖立柱周边圆形区域内的物料吊运需求，供电拖链随葫芦移动同步伸缩，为起升与行走机构提供稳定的电力与控制信号传输，操作手柄采用悬挂式设计，操作人员可在地面完成所有起吊、移动、回转动作的控制，结构简单可靠，占用车间空间小，适合工位间的短距离物料转运作业。软件兼容层面，模型提供NX5、STEP/IGES、STL等多种通用格式文件，STEP与IGES作为中性三维格式可兼容SolidWorks、UG、Pro/E、CATIA等主流三维CAD软件，支持直接导入进行编辑修改、工程图导出与仿真分析，STL格式可直接用于3D打印制作缩比验证模型，无需额外的格式转换即可适配不同的设计、加工、教学场景。研发教学应用层面，该模型可作为起重机械设计的参考案例，用于高职院校机械设计、物流装备相关专业的课程教学，帮助学生理解旋臂起重机的结构组成与工作原理，也可用于中小企业车间工位吊运设备的方案设计，通过修改参数即可快速适配不同起重量、不同作业半径的定制化需求，还可作为物料搬运仿真、虚拟车间搭建的数字化资产，为智能制造产线规划提供真实的设备模型支撑。
