折臂式液压起重机SolidWorks设计模型

本模型为折臂式液压起重机三维设计成果，建模阶段以SolidWorks2011为核心工具，采用自底向上的装配建模流程：首先完成底座固定基座、立柱回转支撑、两级折臂臂架、液压油缸组件、吊钩滑轮组、爬梯护罩等独立零件的参数化建模，每个零件均按照实际起重设备的尺寸比例设定几何参数，确保各部件装配间隙符合工程实际，再通过同轴、重合、平行等标准配合关系完成总装，同时对臂架折叠、油缸伸缩、吊钩升降的运动自由度进行合理约束，可实现机构运动仿真演示，直观展示起重机作业时的臂架变幅、吊钩起升动作逻辑。

参数设计层面，模型严格参照中小型固定式液压起重机的常规设计规范设定参数，立柱高度适配固定工位的作业覆盖范围，折臂单节长度匹配常见作业半径需求，液压油缸的缸径、杆长参数与臂架举升力矩匹配，吊钩额定载荷参数与整体结构强度对应，所有参数均保留可编辑特征，方便使用者根据实际工况调整尺寸完成二次设计。

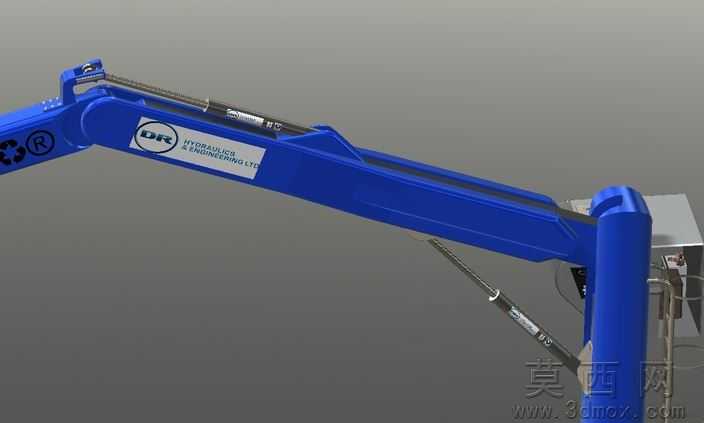

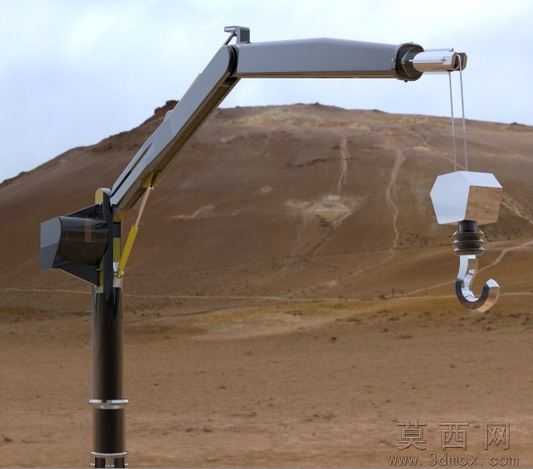

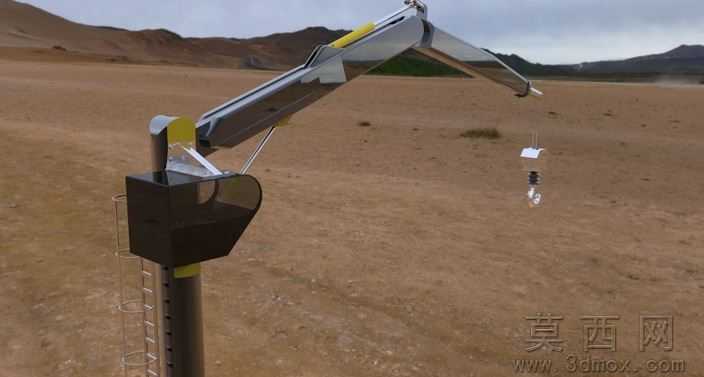

渲染材质环节，模型对不同部件赋予了贴合实际的材质属性：立柱与臂架结构件采用蓝色工业金属漆材质，表面添加细微的漆面颗粒质感提升真实感；液压油缸活塞杆采用抛光镀铬金属材质，呈现光亮的金属反光效果；底座配重块采用混凝土哑光材质，爬梯、操作箱采用灰色工程塑料与金属组合材质，吊钩与钢丝绳采用高强度合金钢材质，渲染后整体视觉效果贴近真实工业设备，可直接用于方案展示、作业演示等场景。

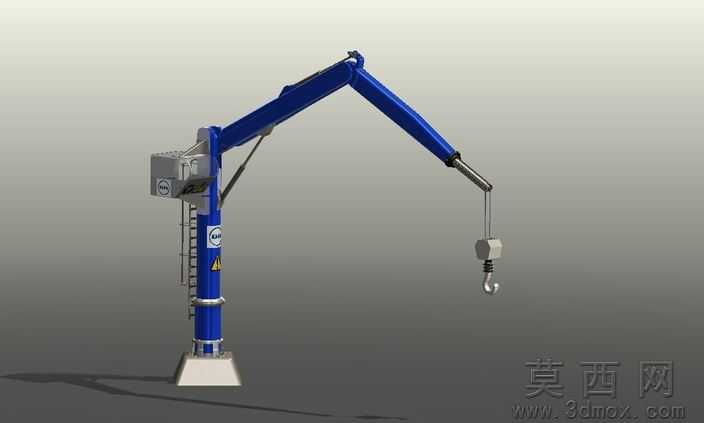

结构原理上，该起重机为固定式折臂液压起重设备，底座通过地脚螺栓固定于作业工位地面，立柱可实现360度回转调整作业方位，两级折臂通过两组液压油缸的伸缩驱动实现臂架的举升与折叠，从而调整作业半径与起升高度，末端吊钩通过钢丝绳与内置的卷扬机构连接实现重物的起吊与下放，整体结构紧凑，占用空间小，适合车间固定工位、仓库装卸点等狭小空间的重物吊装作业，液压驱动的形式具备传动平稳、出力大、动作可控性强的优势。

软件兼容方面，模型除原生SolidWorks2011格式外，还提供STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、CATIA等绝大多数主流三维CAD软件，不同软件的使用者均可直接导入使用，STL格式可直接对接3D打印设备完成实体样件制作，无需额外进行格式转换与模型修复。

研发教学应用层面，该模型可作为起重机械设计课程的教学案例，帮助学习者理解折臂式液压起重机的结构组成、液压驱动原理与装配关系，也可作为机械相关专业学生进行课程设计、毕业设计的参考范本，同时也可供起重设备研发人员作为方案设计的原型参考，缩短产品前期设计周期，还可用于企业内部的设备操作培训，通过三维模型直观展示设备结构，提升培训效率。
