力士乐液压系统角度调节功能模块

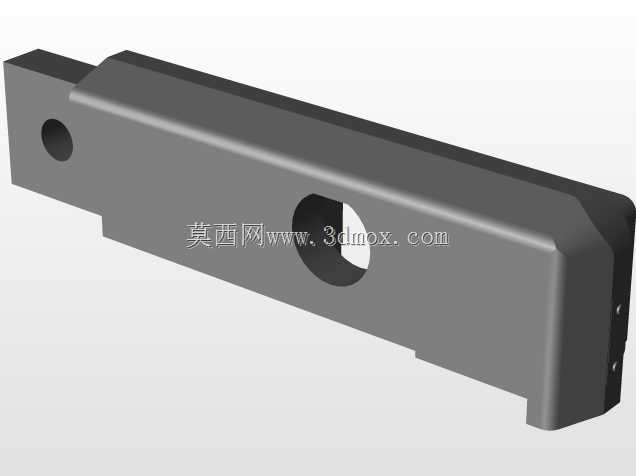

该角度模块多用于液压传动系统的角度定位与支撑场景，常见于工业液压站、重型设备执行端的角度调整工位，作为液压回路中配套的功能承载件，可配合液压阀组、执行油缸完成特定角度的工位锁止与载荷传递。从结构设计来看，整体采用长条形块状本体设计，本体材质选用高强度合金结构钢，经调质处理后具备足够的抗弯与抗扭强度，可承受液压系统工作时的交变载荷冲击。本体上开设的两处通孔分别承担不同功能，端部的小孔用于穿装定位销，实现模块在安装基座上的初定位，中部的大尺寸通孔为油路穿接或者连接销轴的安装位，孔位边缘做了倒角处理，避免安装时刮伤密封件或者销轴表面，同时降低应力集中风险。本体的安装基准面做了平面度精磨处理，安装时可与贴合面实现紧密接触，避免长期受载后出现位置偏移。设计阶段优先考虑了安装边界的适配性，本体的长宽高尺寸适配主流力士乐系列液压组件的安装间距，侧边的凸台结构用于和相邻的阀块或者支撑件做侧向限位，无需额外加装定位挡块即可完成装配定位。在实际设备运行中，该模块可作为角度调整的承载基体，当配套的执行元件推动工位转动时，模块可沿预设的转动轨迹提供稳定支撑，同时本体的刚性结构可抵消执行端动作时产生的径向分力，避免连接部位出现形变。建模过程中对所有安装孔位的位置度、配合面的形位公差都做了对应标注，可直接用于后续的工程图导出与加工工艺编制，结构上未设置多余的冗余特征，在保证结构强度的前提下尽可能控制了本体重量，降低安装时的操作难度，同时减少设备整体的无效载荷。模块的边角位置均做了倒钝处理，避免装配过程中划伤操作人员，也可减少应力集中导致的本体开裂风险，适配长期在油压波动、载荷反复变化的工业工况下使用。
