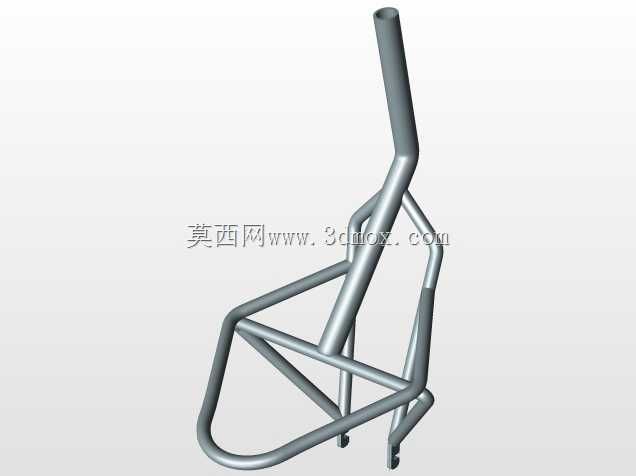

高性能聚氯乙烯管材承载框架结构设计

这款聚氯乙烯材质的承载框架，主要应用于工业流体输送系统中HPVC管路的布设支撑场景，在化工介质输送、民用建筑给排水、市政管网接驳等工况下，可作为管路的核心承载构件使用，替代传统金属支架解决腐蚀介质下的结构锈蚀问题。从实际使用场景来看，这类框架需要适配不同走向的管路布设需求，既要承担管路自身重量与管内流体的静载荷，还要抵消管路输送过程中流体脉动带来的动载荷冲击，因此结构设计上采用了三角桁架式的空间排布逻辑，主支撑管采用大管径厚壁聚氯乙烯型材，斜向支撑构件通过节点处的熔接结构与主立柱连接，所有受力节点均做了圆弧过渡处理，避免应力集中导致的结构开裂。设计过程中优先考虑了安装边界的适配性，框架底部的支撑脚预留了与安装基础连接的固定孔位，可适配混凝土基础预埋螺栓、钢结构支架焊接转接两种安装方式，上部的管卡安装位沿主立柱轴向等距排布，可根据实际管路走向调整管卡的固定位置，适配不同管径的HPVC管路固定需求。从结构尺寸来看，主立柱的高度可根据现场布设需求做裁切调整，底部支撑跨距经过载荷校核，在满载管路载荷的工况下，框架的侧向形变量控制在允许范围内，不会出现管路偏移密封失效的问题。斜向支撑的角度经过反复优化，既保证了整体结构的抗扭刚度，又尽可能减少了材料用量，降低整体构件的自重，方便现场人工搬运与安装作业。框架顶部的承接端做了扩口导向结构，方便与上部竖向管路快速对接，减少现场安装时的对位难度，所有外露的型材端面均做了封边处理，避免杂物进入型材内部造成长期使用过程中的积垢腐蚀。在实际选型应用中，这类框架可根据管路布设的层高、管路总重调整支撑构件的壁厚，针对有腐蚀介质的工况，还可在型材表面增加抗紫外线、抗化学腐蚀的涂层，进一步提升结构的使用寿命。不同于传统的金属焊接框架，这款聚氯乙烯框架的所有构件均采用标准化型材拼接，现场安装不需要动火作业，仅通过专用粘接剂与紧固件即可完成组装，大幅降低了易燃易爆工况下的安装风险，同时聚氯乙烯材质的绝缘特性，也让其可应用于有防静电、绝缘要求的特殊管路布设场景，避免金属支架导电带来的安全隐患。结构设计时还充分考虑了后期运维的便利性，所有横向支撑构件均采用可拆卸式连接结构，后期需要更换局部管路时，仅需拆除对应位置的支撑件即可完成作业，不需要整体拆解框架，降低运维过程的工作量与成本。
