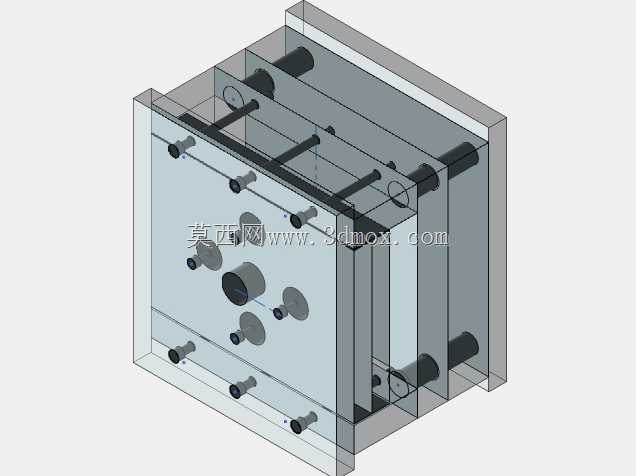

标准两板注塑模架三维结构设计

这套模架结构是注塑成型生产环节里最核心的基础承载部件，日常量产中绝大多数中小型热塑性塑料件的注塑生产，都会选用这类成熟的两板模架作为模具的基体框架。从实际生产场景来看，它直接适配卧式注塑机的安装接口，定模侧通过定位圈与注塑机料筒中心精准对中，动模侧则与注塑机的移动模板、顶出杆组完成刚性连接，承担合模时的锁模力传递、开模时的动定模分离导向、以及产品顶出过程的动作承载功能。设计层面上，这套模架采用了行业通用的标准化板件排布逻辑，从上至下依次排布定模座板、定模板、动模板、支承板、垫块、动模座板，导柱导套组件贯穿定动模板实现合模过程的精准导向，避免合模错位导致的型腔碰伤、产品飞边问题；复位杆则布置在顶针板的四角位置，合模过程中率先接触定模板，带动顶出机构精准回位，避免顶针与型腔发生干涉碰撞。从安装边界来看，模架的长宽尺寸直接决定了可适配的注塑机拉杆间距范围，垫块的高度则预留了足够的顶出行程空间，确保产品成型后可以完全脱离型芯，不会出现顶出卡滞的问题；动定模板的厚度经过强度校核，在额定锁模力作用下不会发生过量挠曲变形，避免分型面贴合不严产生飞边。日常模具开发过程中，设计人员只需要在这套标准模架的基础上加工对应产品的型腔、型芯、浇注系统与冷却回路，就能快速完成整套模具的结构搭建，大幅缩短模具开发周期，降低非标模架的加工成本。模架内部的顶针板、回程杆、导柱等易损件均采用标准化规格，生产过程中出现磨损时可以直接快速更换，减少设备停机维护的时间。这套结构的导向组件采用了贯穿式长导柱设计，相比短导柱结构拥有更长的导向配合长度，合模过程中动定模的对中精度更稳定，尤其适合精度要求较高的小型塑料结构件生产，比如消费电子外壳、小型家电结构件、日用塑料配件等产品的注塑成型场景。模架的流道开设在定模板与动模板的分型面上，开模过程中流道凝料会随产品一起留在动模侧，通过顶出机构同步顶出，不需要额外设置复杂的脱流道结构，整体结构简单可靠，日常生产中的故障发生率远低于复杂的三板模或者热流道模架，是中小批量注塑生产场景下性价比最高的模架结构选型。
