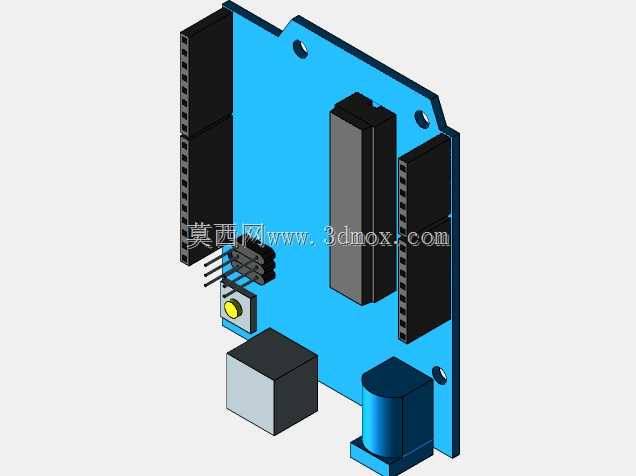

Arduino uno开发板结构三维建模

在嵌入式开发、小型智能设备原型搭建、教学实训场景中，Arduino uno作为入门级开源控制核心，其精准的三维结构模型是开展结构适配、外壳设计、整机装配验证的基础资料。这款模型还原了开发板的实际安装边界，板体的固定孔位完全匹配实物规格，三个定位孔的中心距、孔径参数可直接用于安装支架、防护外壳的孔位设计，避免后期打样出现装配干涉问题。板上的排针布局完全复刻实物的引脚排布，两侧双排排针的高度、针脚间距、引脚数量都做了等比例还原，在做扩展模块叠装设计时，可直接在装配环境中验证扩展板与主控板的配合间隙，排查排针与周边元件的碰撞风险。板载的USB接口、电源接口、复位按键、电源指示灯、主控制芯片、晶振元件、电源稳压模块都做了结构还原，每个元件的外形轮廓、安装高度、在板体上的定位坐标都与实物一致，在做整机结构布局时，可直接参考这些元件的占位空间预留避让区域，比如USB接口上方要预留足够的插拔操作空间，避免外壳遮挡导致数据线无法正常插入，电源接口周边要预留接线的弯折空间，防止线材挤压造成接触不良。设计这款模型时，优先保证安装配合尺寸的准确性，对于元件表面的丝印标识做了简化处理，把建模重心放在影响装配的结构特征上，比如板体的边缘倒角、固定孔的沉台深度、排针的塑料基座高度、大尺寸电容的外径与高度参数，这些直接影响结构适配的特征都做了精准还原，而不影响装配的微小细节做了适度简化，兼顾模型的实用性与轻量化，避免在大型装配体中占用过多系统资源。在智能小车、小型机械臂、环境监测节点、互动艺术装置等项目的结构设计阶段，这款模型可直接导入装配环境，与其他结构件做配合验证，提前排查板体与支架、外壳、传动部件的干涉问题，减少实物打样的迭代次数，缩短项目开发周期。比如在设计桌面级小型3D打印机的控制舱时，可直接将该模型放入控制舱的布局空间中，调整安装角度，核对走线空间，确认各个接口的操作可达性，不需要反复拿实物测量核对尺寸，提升结构设计的效率。模型的板体厚度也匹配实物的PCB厚度，在做板卡固定压片、卡槽设计时，可直接参考板厚参数设计配合尺寸，保证固定结构的夹持力度合适，不会出现压接过紧导致板体变形，或者间隙过大导致板体晃动的问题。
