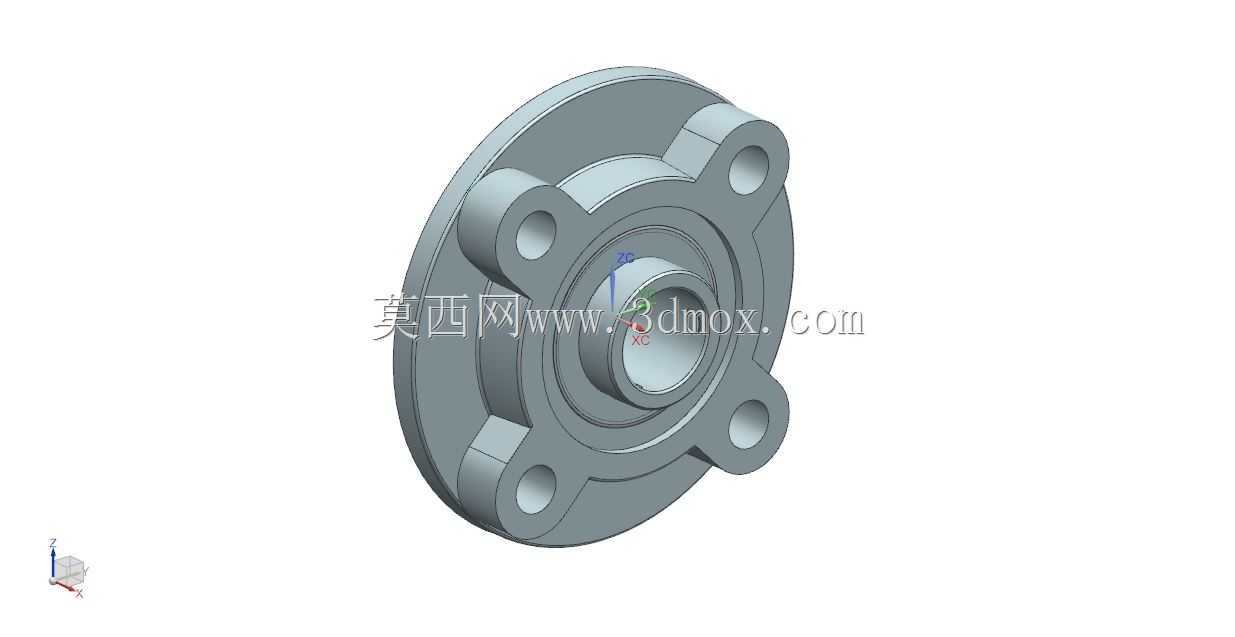

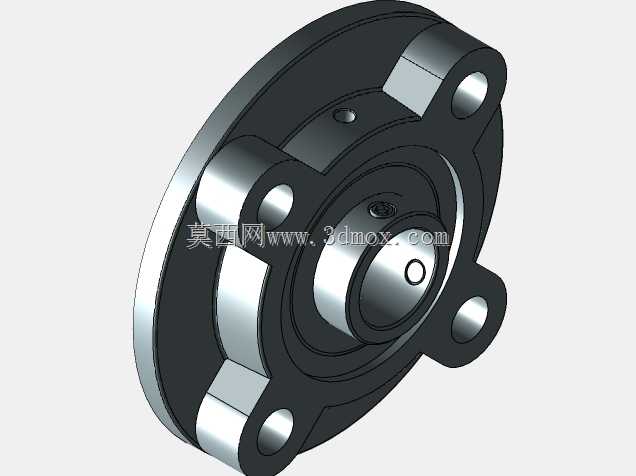

凸台圆形带座外球面UCFC205轴承结构

在轻工输送线、小型食品加工设备、农用辅机这类对安装空间有紧凑要求的传动场景里，凸台圆形带座外球面轴承的出镜率一直不低，UCFC205这个规格更是适配25mm轴径的常用选型，很多做中小型传动结构设计的工程师，在做悬臂支撑、短轴传动布局时，都会优先考虑这类一体式带座轴承，省去了分体式轴承座找正、配装密封件的繁琐步骤。从实际安装边界来看，这款圆形凸台座的四个安装孔呈90度均匀分布，相比菱形座的两孔安装，圆形座的四个安装点能提供更均匀的锁紧力，在设备运行产生小幅振动的工况下，安装螺栓的受力更均衡，不容易出现单侧螺栓松动的问题，凸台结构的设计可以直接嵌入安装面板的预制沉孔里，安装时不需要额外做定位止口的配作，凸台本身就能起到径向定位的作用，能有效降低安装时的同轴度误差，减少轴承内圈与轴的偏磨概率。从功能特性上看，这类带座外球面轴承本身自带调心性能，外球面的外圈与座孔的球面配合，可以补偿一定范围内的轴挠曲、安装面加工误差带来的不同心问题，不需要像深沟球轴承配装刚性座那样严格控制轴与安装面的垂直度公差，对于现场安装条件有限、加工精度不高的设备场景，容错率要高很多。设计这类轴承结构的时候，首先要确认安装面板的厚度与凸台高度的匹配关系，凸台嵌入面板后不能出现顶死或者定位不足的问题，四个安装孔的中心距要严格对应座体的安装孔位公差，避免强行锁紧螺栓导致座体变形，挤压外圈影响轴承的正常游隙；轴承内圈的顶丝锁紧结构，要注意在轴上对应位置加工出合适的平面，保证顶丝锁紧后不会出现轴与内圈打滑跑圈的问题，同时要考虑轴承的润滑通道，座体上预留的油嘴位置要方便后期维护注脂，不能被周边的结构件挡住注油路径。实际选型时还要注意，这类凸台圆形座的安装面是圆形轮廓，相比方形座更适合在圆形安装位、或者需要在弧形机架上布置支撑点的场景，不会出现方形座边角干涉的问题，轴承自带的密封结构可以阻挡常规工况下的粉尘、溅水侵入，在普通的干燥、少粉尘的车间环境下不需要额外加装密封防护，能简化整体的结构设计，减少零件数量。做三维建模的时候，要准确还原座体的凸台止口尺寸、安装孔的沉头深度、轴承内圈的顶丝孔位置，还有球面配合的接触区域尺寸，避免后期做装配干涉检查时出现误判，尤其是座体的安装面平面度、凸台与轴承内孔的同轴度这些形位公差，要在建模时标注清楚对应的公差要求，给后续的加工、安装提供准确的参考依据。
