透明结构枕座轴承V4机械部件设计

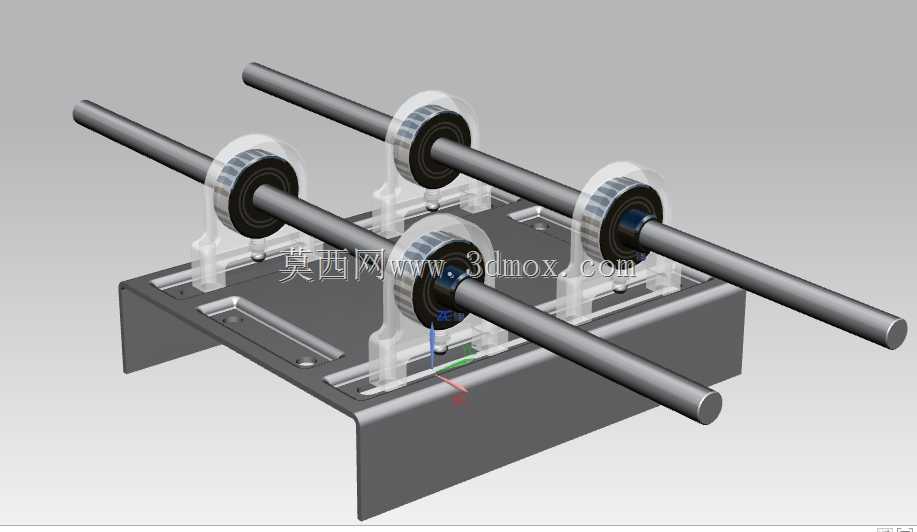

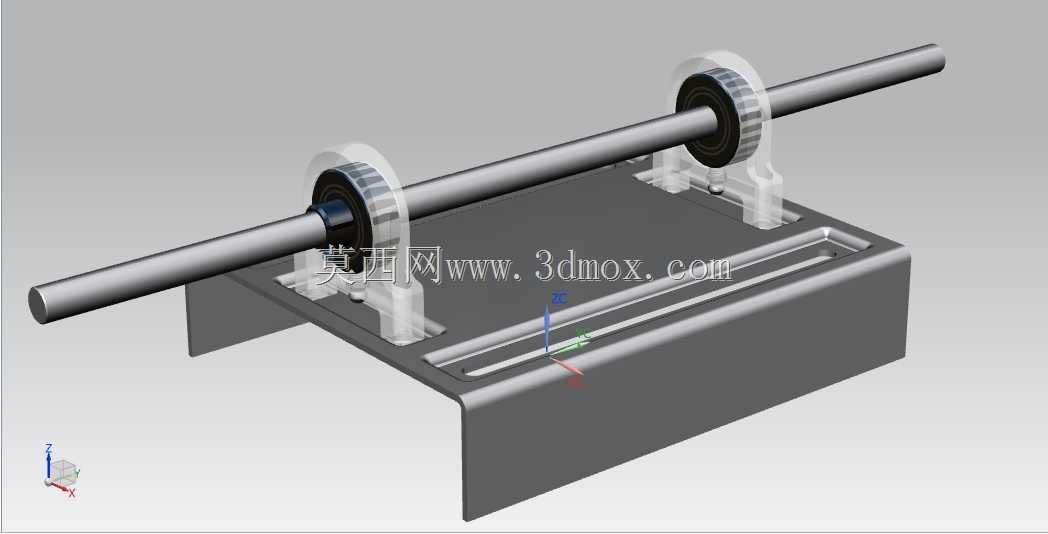

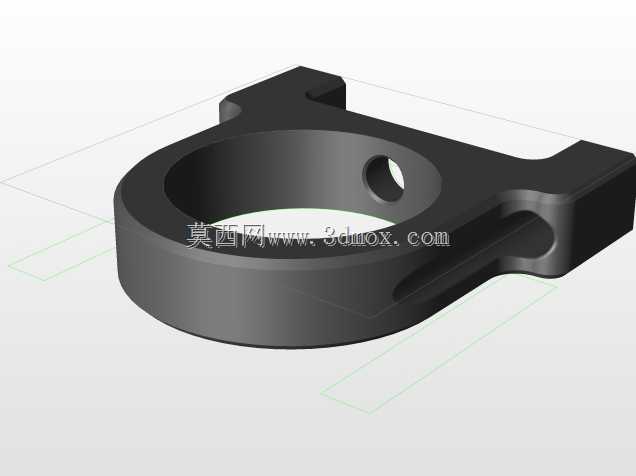

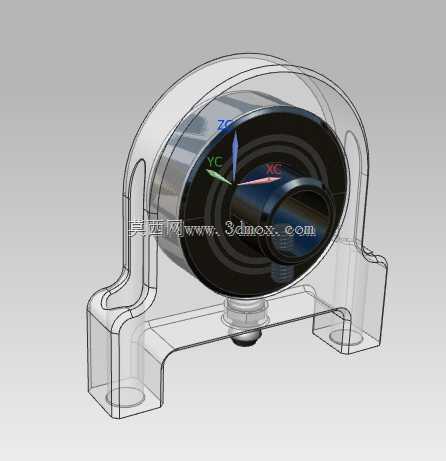

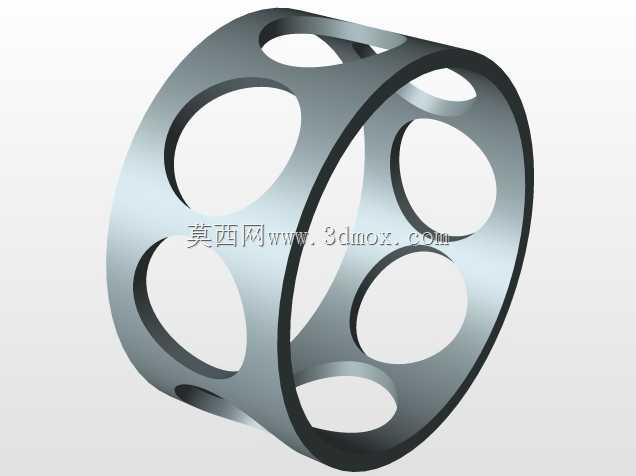

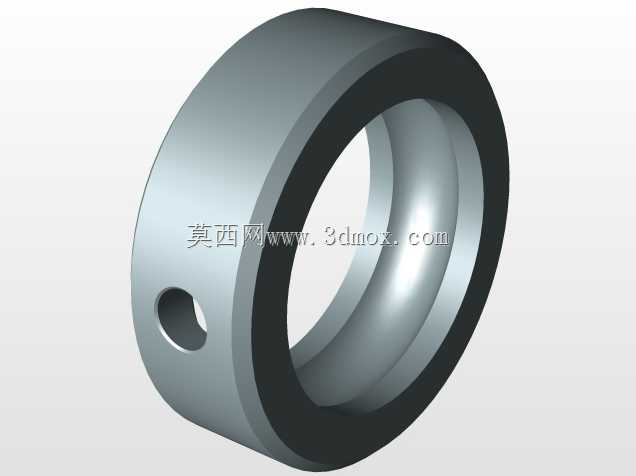

这款枕座轴承的设计，首先要考虑的是在各类轻工输送设备、小型动力传动单元里的实际安装适配性，日常在食品加工流水线的从动辊支撑、小型包装设备的传动轴定位、实验室小型传动试验台的轴系固定场景中，这类带一体式安装基座的轴承组件能大幅降低轴系装配的对中难度。从结构设计逻辑来看，整体采用枕式一体式基座结构，基座两侧预留的安装耳位做了下沉式安装孔设计，安装时螺栓头可以完全沉入孔位内，不会突出基座表面干涉周边的管线或护罩安装，基座底部的支撑面做了平面度公差控制，安装时不需要额外加工适配垫片就能保证与安装机架的贴合度，减少装配时的调整工作量。轴承主体部分采用双列滚动体的承载结构设计，相比同尺寸的单列轴承，能同时承受径向载荷和一定程度的双向轴向载荷，应对传动过程中皮带张紧带来的侧向力、轴系运转时的轻微窜动都有足够的冗余量，不需要额外增设轴向定位挡圈，简化了轴系的零件数量。这次的模型做了半透明的结构展示处理，能清晰看到内部滚动体、保持架、密封结构的相对位置，在做装配干涉检查的时候，可以直观观察到轴承内圈与轴的配合段长度、外圈与基座轴承室的配合深度，避免设计时出现轴肩过高顶到密封件、轴承室深度不足导致轴承外圈压装不到位的常见问题。安装边界方面，基座两个安装孔的中心距按照常用的中小功率传动单元的安装尺寸做了适配，整体高度控制在紧凑范围内，不需要为了安装轴承额外抬高机架的安装平面，轴承内孔的配合公差选用基孔制的过渡配合，既保证轴运转时内圈不会跟转，也方便后期维护时的拆卸更换，两端的密封结构采用双唇口接触式密封，能阻挡日常工况下的粉尘、少量飞溅的切削液或水汽进入轴承内部，延长润滑脂的使用寿命，减少日常维护的注脂频次。在做设备选型匹配的时候，只需要核对轴径尺寸、安装孔中心距、基座整体高度这几个核心参数，就能直接替换同规格的老式枕座轴承，不需要改动原有设备的安装结构，对于老旧设备的易损件更换、新设备的快速选型装配都有很强的适配性。
