异形铰接式机械连接锁固件结构

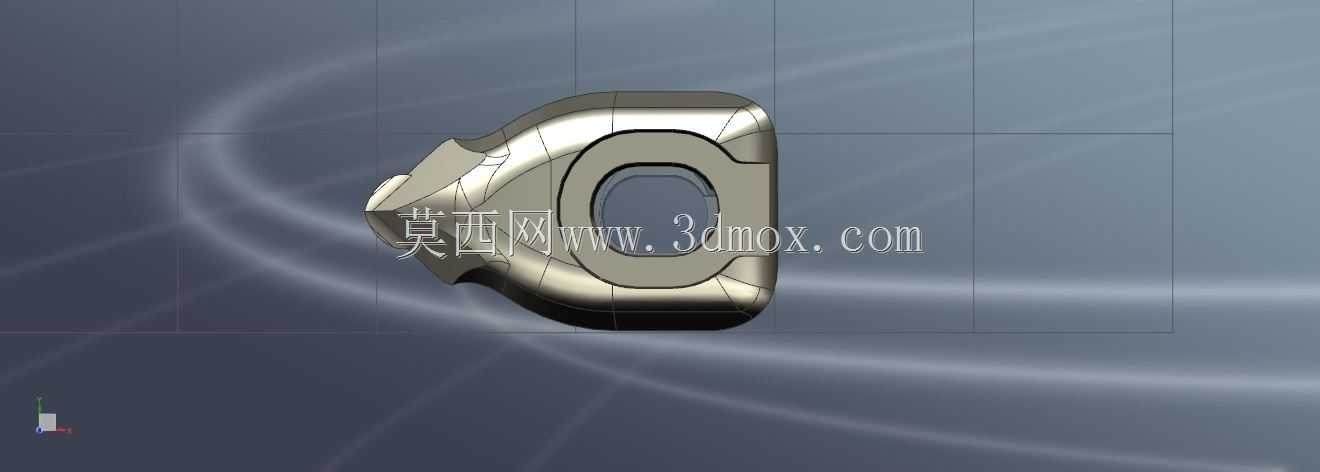

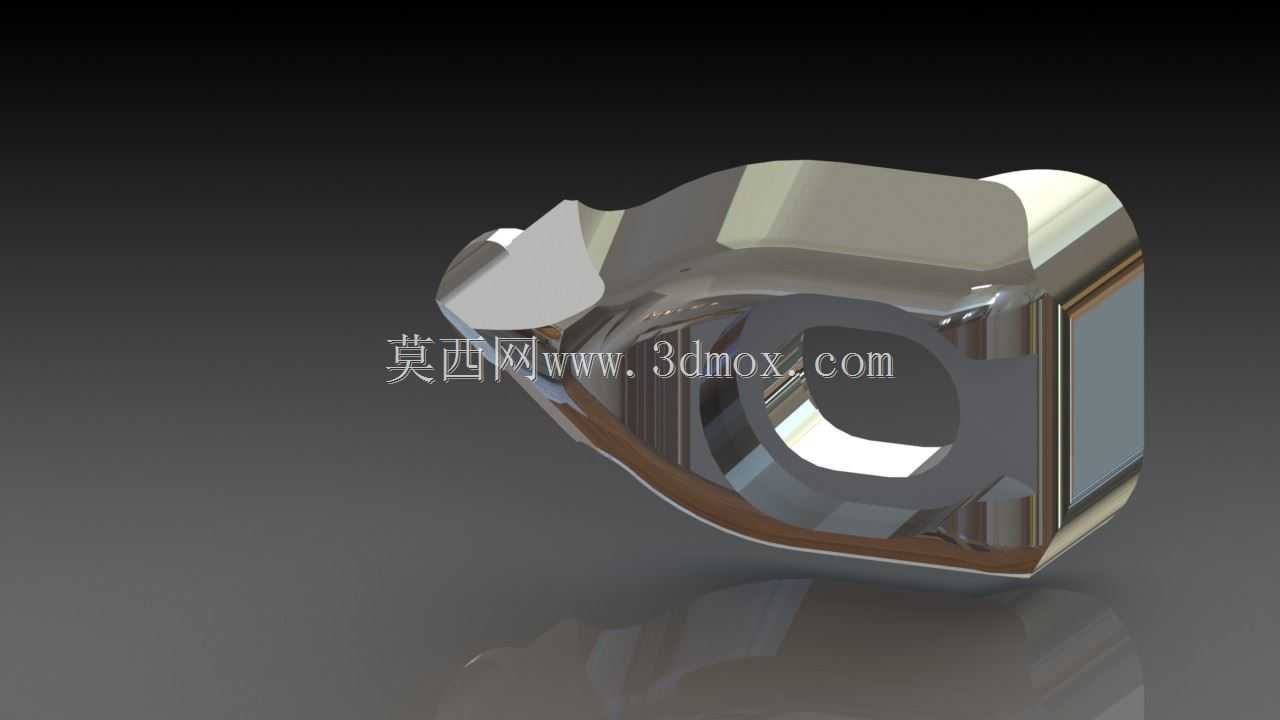

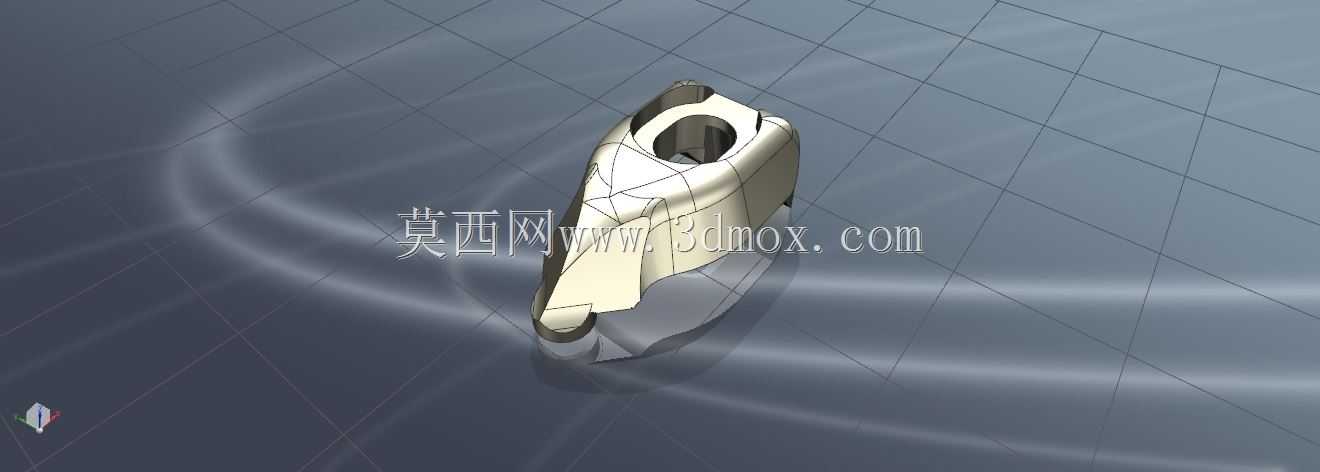

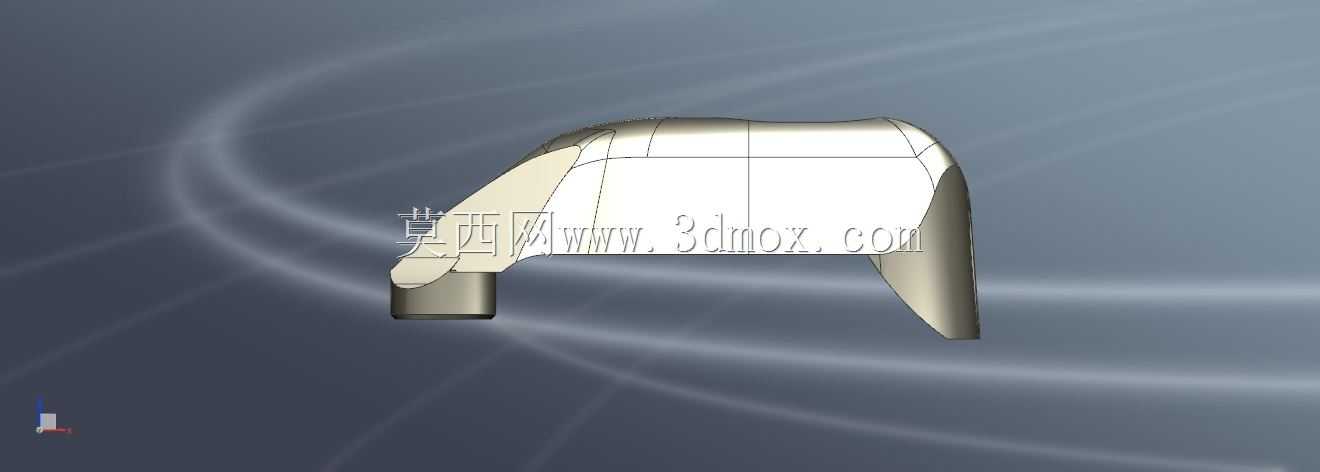

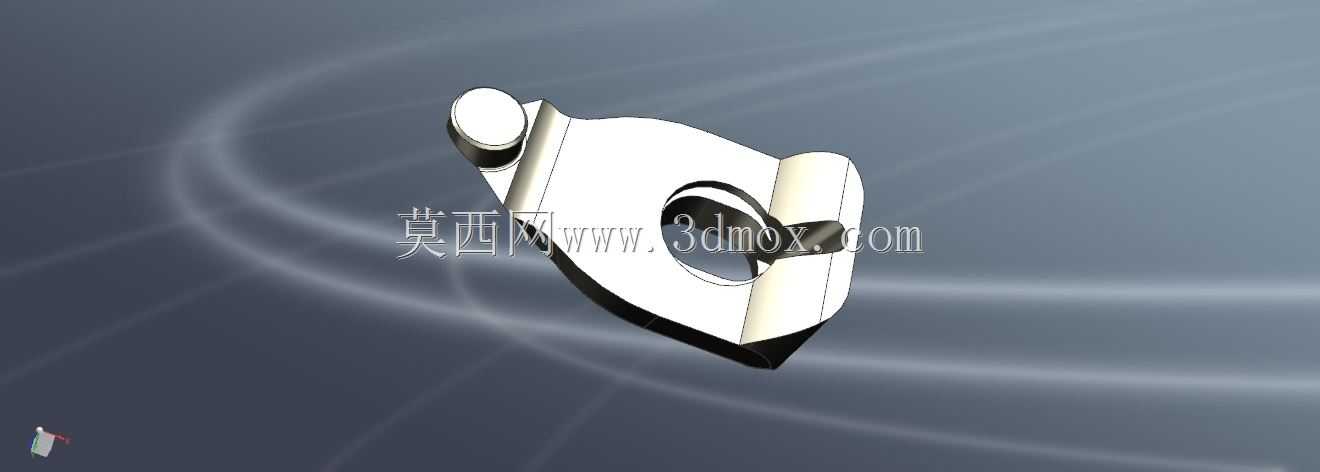

在各类轻工输送设备、小型工装夹具以及非标自动化线体的铰接工位上，这类异形铰接锁固零件的应用十分普遍，它主要承担两个相对摆动构件之间的枢接与轴向锁止功能，避免铰接副在往复摆动过程中出现轴向窜动、销轴脱出的问题。从结构设计逻辑来看，该零件采用非对称偏心轮廓布局，主体的环形枢接孔是核心安装基准，孔壁做了均匀的壁厚过渡处理，在保证枢接销轴转动间隙配合公差的前提下，尽可能削减了非受力区域的材料冗余，兼顾结构强度与零件自重控制。零件两侧延伸出的两个带圆弧端面的凸台，分别对应两个不同方向的限位接触面：一侧凸台用于和摆臂的端面贴合，承担摆动行程终点的硬限位作用，圆弧端面的曲率和配合摆臂的接触面曲率完全匹配，能有效降低接触应力，避免长期往复撞击出现接触面压溃变形的问题；另一侧的卷边式凸台则是锁止结构的安装位，用于嵌入卡簧或者轴向挡圈，实现枢接销轴的轴向固定，卷边的高度经过精准计算，刚好能容纳标准挡圈的安装厚度，不会出现挡圈突出干涉相邻构件运动的问题。从安装边界来看，该零件的整体外轮廓没有尖锐的突出棱角，所有非配合面都做了小圆角过渡，在安装到设备上之后，相邻运动构件的摆动间隙预留量控制在1.5毫米左右，既不会因为间隙过小出现运动剐蹭，也不会因为间隙过大导致铰接位置晃动量超标。在实际建模过程中，需要重点关注枢接孔和两个凸台的位置度公差，三个特征的相对位置直接决定了铰接副的摆动行程范围和锁止可靠性，如果位置度偏差超过0.1毫米，就会出现摆臂转动卡滞、挡圈无法正常装入的问题。这类零件通常采用粉末冶金或者精密铸造成型，后续只需要对枢接孔进行少量的铰削加工就能达到装配精度要求，适合批量生产应用，在小型自动化设备的翻转机构、快递分拣线的摆杆组件、工装夹具的快速压头铰接位置都能见到同结构类型的零件，它的结构紧凑，不需要额外设计复杂的防脱结构，依靠自身的凸台结构就能实现铰接副的可靠锁止，能有效减少设备装配时的零件数量，降低整体装配复杂度。
