多接口带安装凸缘圆形掩护端盖结构

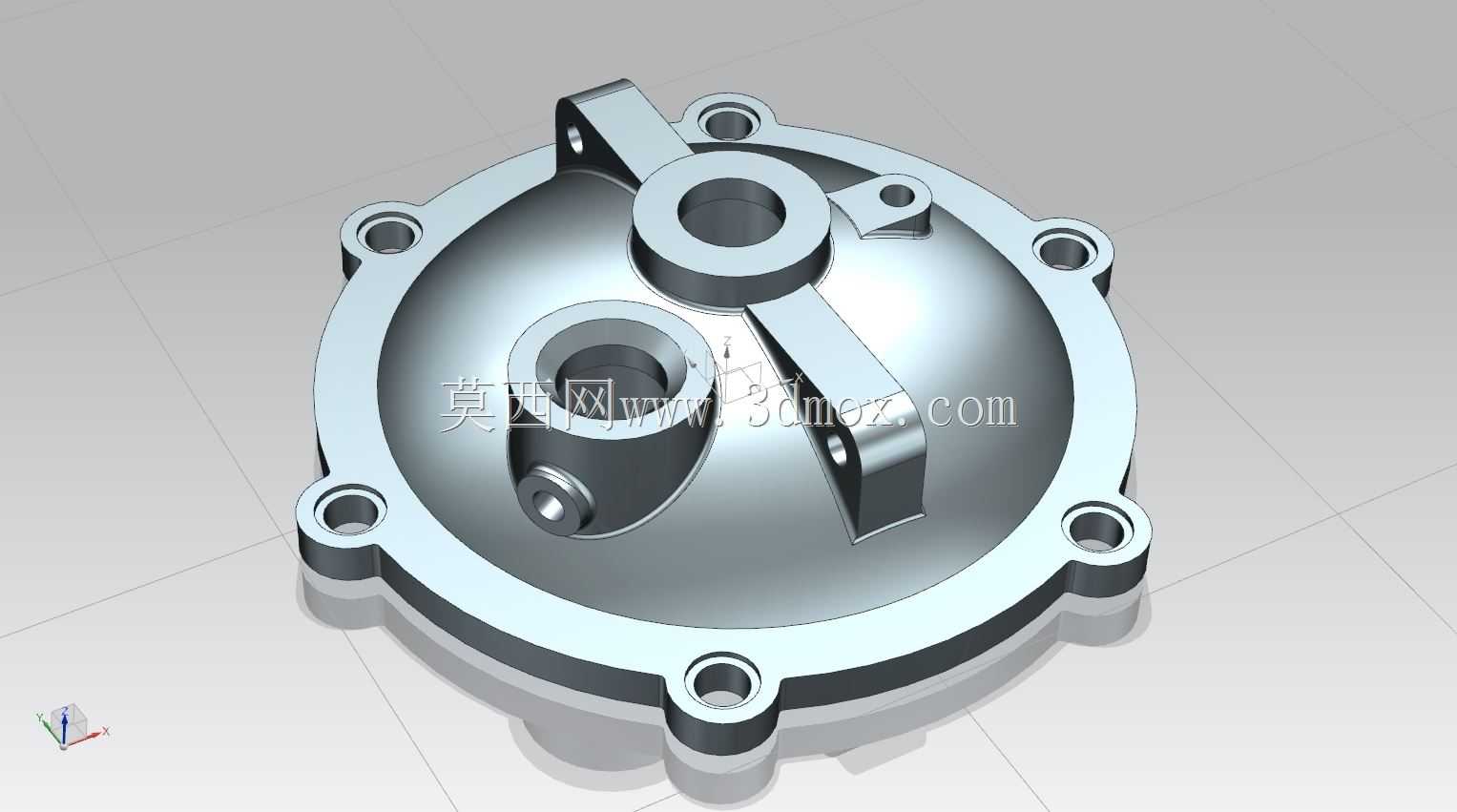

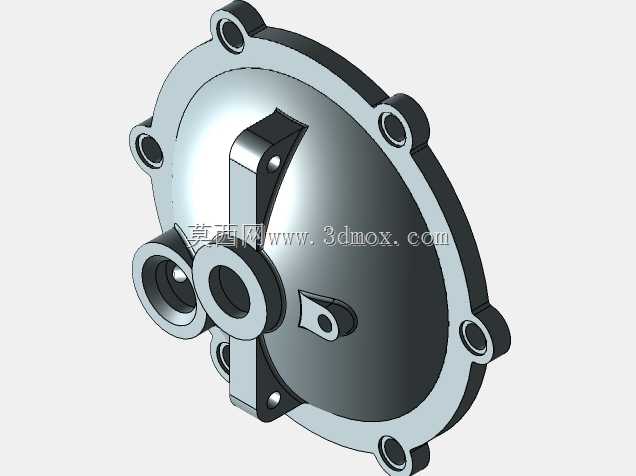

这类带多接口凸台的圆形掩护端盖，常应用在小型流体控制腔体、气动执行机构壳体、低压润滑系统泵体的端部封合位置，核心作用是封闭腔体敞口，同时为外接管路、传感器、调节构件提供标准化安装位，避免腔体内部介质泄漏，同时阻挡外界粉尘、水汽进入腔体内部干扰运动构件运行。从结构设计来看，端盖主体采用圆形薄壳基体，周向均匀分布6个带沉孔的安装耳座，沉孔深度适配对应规格内六角圆柱头螺钉的头部高度，安装后螺钉头部不会突出端盖表面，避免与周边其他构件产生运动干涉；安装耳座的孔位分度误差控制在0.05mm以内，保证与腔体端面的螺纹孔精准对位，降低装配时的对位调整难度。端盖表面凸起的三个不同通径的柱状凸台，分别对应不同的外接功能接口：居中偏上的大直径凸台为轴类构件穿装位，内壁预留密封槽安装位，可适配O型密封圈或骨架油封，实现转动轴与端盖之间的动密封；侧方的中直径凸台为介质注入口或压力检测接口，内孔可加工管螺纹直接外接管路或压力检测元件；旁侧的小型凸台为定位销孔位，装配时可通过定位销实现端盖与腔体的周向定位，避免装配错位导致的接口偏移。设计时端盖与腔体贴合的端面预留0.1mm的精加工余量，装配时可通过涂覆密封胶或加装密封垫片实现端面静密封，凸台与基体的连接处采用圆角过渡，避免应力集中导致的受压开裂，整体壁厚根据腔体工作压力做等强度设计，在保证结构强度的前提下尽可能减小壁厚，降低整体构件重量。安装边界上，端盖最大外缘由安装耳座的外切圆决定，安装时需预留对应扳手操作空间，凸台的高度根据外接构件的安装深度确定，不会因凸台过长导致外接构件装配后与其他部件产生碰撞，端盖内侧的凹陷深度适配腔体内部构件的端部伸出长度，保证合盖后内部构件不会与端盖内壁产生剐蹭。
