带法兰盘外螺纹连接衬套结构设计

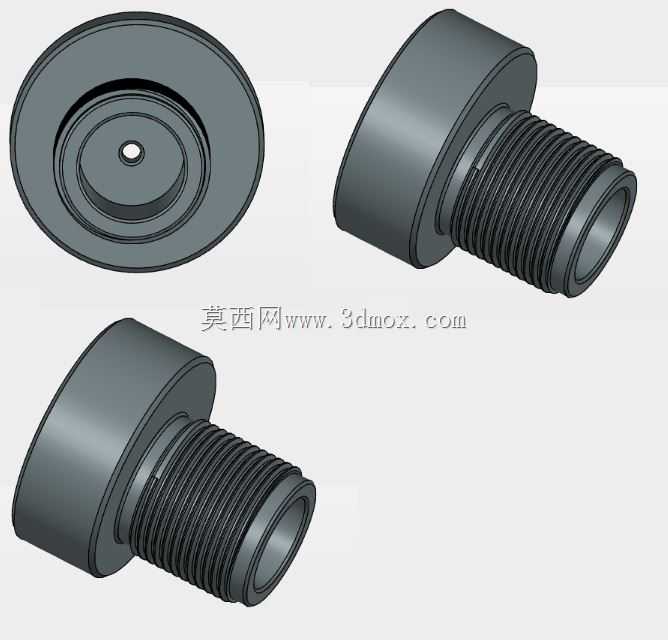

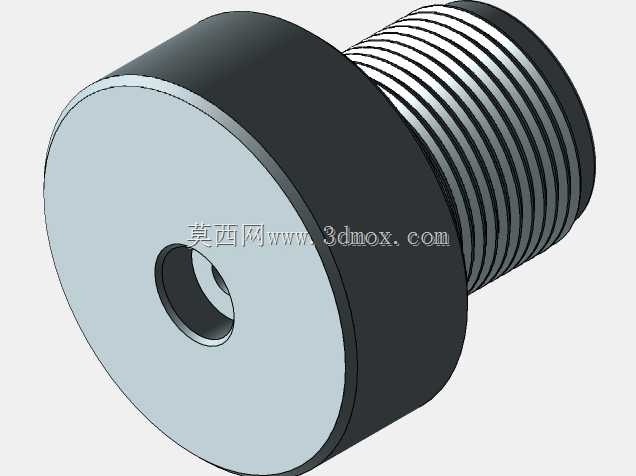

这类带法兰端的外螺纹衬套，多应用在液压阀组、流体管路转接、小型泵体的腔体密封连接场景中，核心作用是实现不同通径管路的过渡衔接，同时为内部穿装的杆件、阀芯提供导向支撑，避免运动件与安装基体直接摩擦造成基体磨损。从结构设计来看，一端采用大直径法兰盘结构，安装时法兰端面可直接贴合安装基面，通过端面加装密封垫片就能实现端面静密封，无需额外加工密封槽就能适配常规压力工况的密封需求，法兰盘背面的环形沉槽设计，既可以减轻零件整体重量，也能在安装时避让基面上的凸起加工毛刺，降低安装面的平面度加工要求。另一端的外螺纹段采用标准细牙螺纹设计，细牙螺纹的螺距更小，螺纹配合的自锁性更强，同时螺纹牙型的配合间隙更小，能减少螺纹连接段的流体渗漏风险，螺纹根部做了退刀槽处理，既方便螺纹加工时的退刀操作，也能避免螺纹末端与法兰端面交接处的应力集中，提升零件的抗疲劳强度。衬套整体为中空通孔结构，通孔内壁做了小倒角过渡，方便内部杆件或者流体介质顺畅通过，通孔的直径公差按照H7级精度设计，既能保证与内部穿装件的配合间隙，也能控制介质流通时的通径损失。安装边界上，法兰盘的外径比螺纹段大径宽出近一倍，安装时不需要额外加装锁紧垫片，法兰端面就能提供足够的承压面积，避免拧紧螺纹时压伤安装基面，螺纹段的长度根据常规安装基体的壁厚设计，拧紧后螺纹末端露出基面2-3个螺距，方便后续加装锁紧螺母或者对接其他管路接头。设计过程中需要重点控制法兰端面与螺纹轴线的垂直度，若垂直度超差，拧紧后会出现法兰端面一侧压不实的问题，直接导致密封失效，同时通孔与螺纹的同轴度也要控制在0.02mm以内，避免内部穿装的运动件出现卡滞、偏磨的问题。这类衬套在实际使用中，多采用45号钢或者不锈钢材质加工，根据使用工况选择表面氧化或者镀锌处理，常规液压系统工况下额定工作压力可以达到16MPa，完全满足中小型液压设备、润滑管路的连接需求，相比普通的直通螺纹接头，自带的法兰结构能承受更大的侧向冲击力，在设备存在小幅振动的工况下也能保持连接可靠性，不会出现螺纹松动、密封失效的问题。
