径向弯曲叶片式桨轮结构三维设计

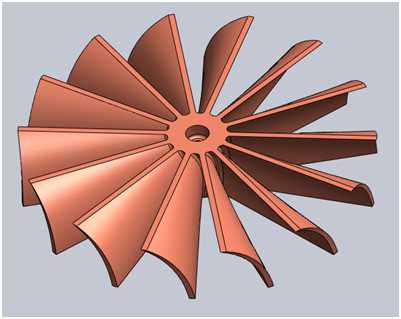

本桨轮模型采用三维参数化建模方式完成整体结构设计，建模过程中首先确定中心安装轴孔的基准尺寸，以轴孔中心为阵列原点完成整体结构的布局规划。轮盘部分采用等厚圆盘结构设计，中心轴孔处做了适配安装的倒角处理，避免装配过程中出现锐边干涉，同时提升轴孔与传动轴配合的贴合度。叶片部分采用径向放射状排布设计，单枚叶片为弯曲弧面结构，从轮盘外缘向中心延伸时做了平滑的曲面过渡，叶片根部与轮盘衔接处做了圆角加厚处理，有效降低结构应力集中问题，提升桨轮转动过程中的结构强度。建模阶段通过曲面放样、实体加厚的方式完成单枚叶片的构建，再通过圆周阵列命令完成全部叶片的均匀排布，保证每两枚叶片之间的夹角完全一致，确保桨轮转动时的动平衡性能，避免高速转动时出现偏载抖动问题。材质渲染阶段采用红铜质感的金属材质，调整材质的反射度与粗糙度参数，还原金属零件的哑光金属质感，同时通过环境光影的调整，清晰呈现叶片弧面的曲率变化与轮盘的结构层次。设计过程中重点考量了桨轮的流体作用特性，弯曲型叶片能够在转动过程中更好地拨动流体，降低流体冲击带来的能量损耗，叶片的弧度经过反复调整，在保证结构强度的前提下尽可能提升作用面积，同时叶片边缘做了薄化处理，减少转动时的阻力。整体结构无多余冗余设计，各部分衔接流畅，既满足实际使用中的结构强度要求，也兼顾了转动过程中的动力学性能，可用于流体搅拌、动力传动等相关场景的结构参考，建模过程中所有特征均保留完整参数，可根据实际使用需求调整叶片数量、弯曲弧度、轮盘直径以及轴孔尺寸，适配不同的安装与使用场景。
