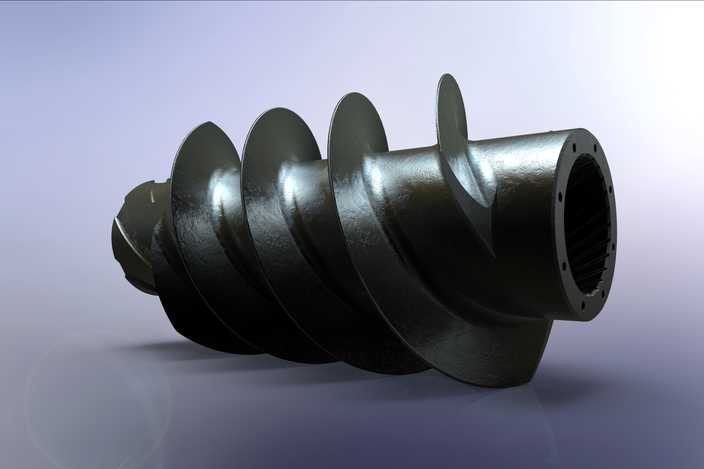

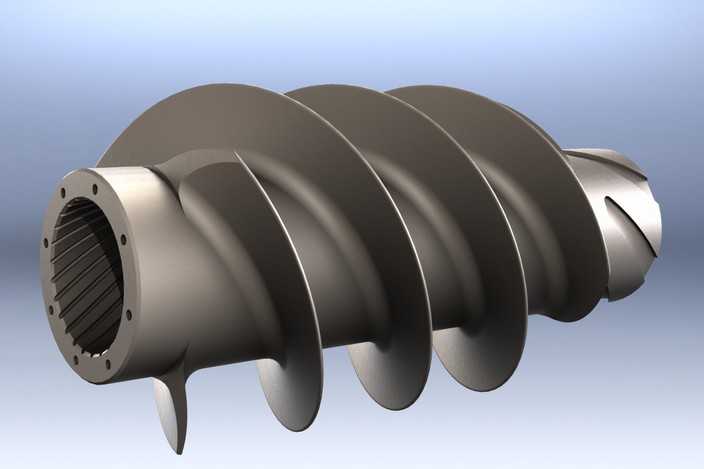

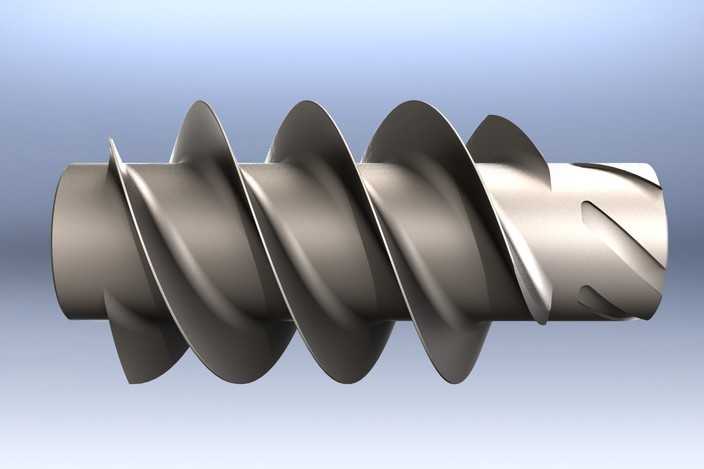

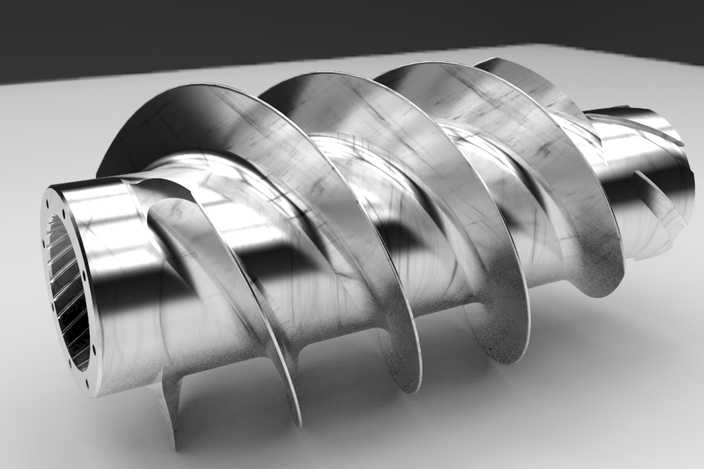

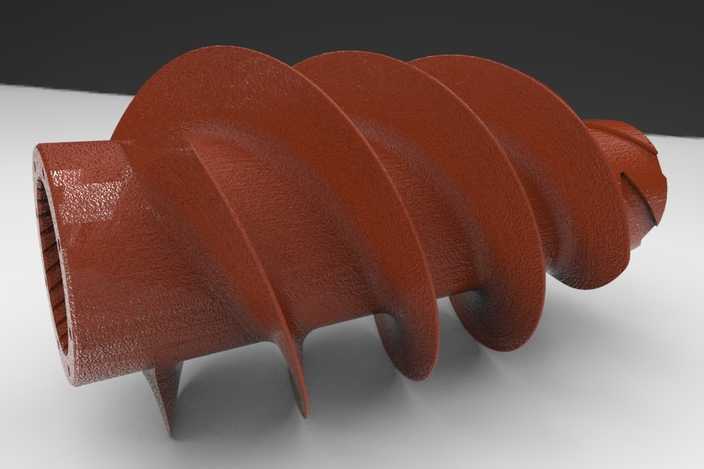

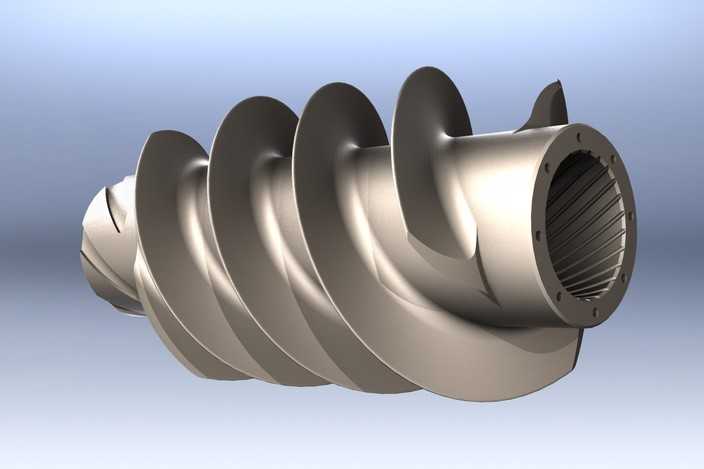

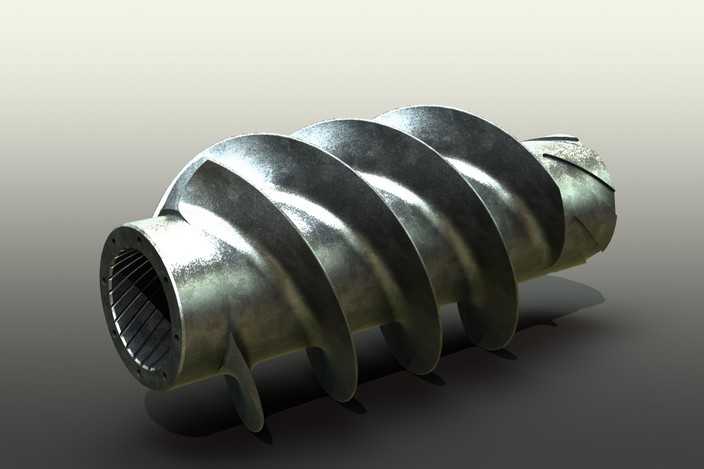

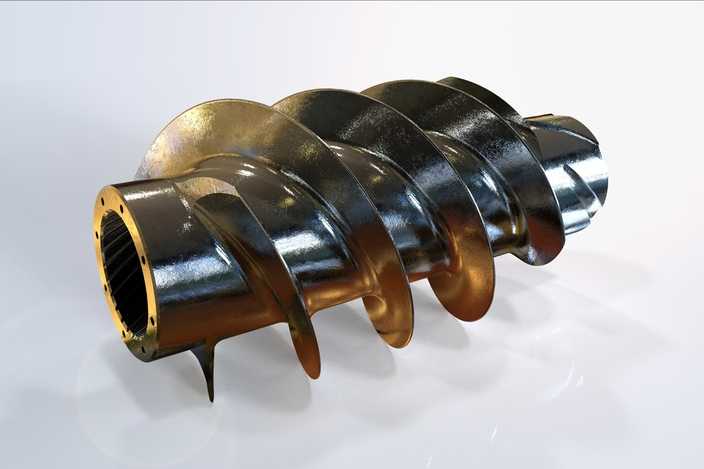

本作品为螺旋蜗杆砂轮的三维参数化建模成果,建模过程围绕蜗杆砂轮的实际工作结构展开,首先基于蜗杆传动的啮合原理确定核心参数,包括螺旋升角、齿距、齿廓曲率、砂轮基体的内外径尺寸,先绘制中心安装轴孔的基准草图,轴孔内设计有均匀分布的安装定位孔,用于工作状态下与驱动主轴的紧固连接,避免高速运转时出现松动偏移。建模阶段通过螺旋线扫描生成连续的螺旋齿形结构,每一片螺旋齿的厚度、齿面弧度都经过反复调整,齿根位置做了平滑过渡的圆角处理,避免应力集中导致的齿部断裂,齿顶边缘做了微小的倒角处理,既符合实际磨削加工的工艺要求,也能减少安装调试过程中的磕碰损伤。材质渲染阶段,针对金属构件的特性做了精细化调整,基体部分采用淬硬合金钢材质表现,表面添加了细微的磨削纹理与金属反光效果,螺旋齿面根据砂轮的工作属性,在金属基底上叠加了磨料层的质感表现,不同区域的反光度、粗糙度做了区分,安装孔内壁做了发黑处理的质感,还原实际零件经过表面处理后的真实状态。结构设计上充分考虑了蜗杆砂轮的工作场景,整体为一体式螺旋结构,相比拼接式结构拥有更高的结构强度,能够承受大负载磨削作业下的冲击力,螺旋齿的导程经过精准计算,保证与配对蜗杆啮合时的接触面积均匀,实现高精度的磨削加工效果。设计过程中同步完成了零件的干涉检查,确认螺旋齿之间的间隙、轴孔与安装法兰的配合尺寸都符合装配要求,所有特征参数都保留在模型特征树中,可根据不同的加工模数、传动比需求快速调整参数生成适配的衍生型号,能够直接用于蜗杆磨削工艺的仿真验证、加工工艺编排以及相关设备的装配调试参考,还原了工业级蜗杆砂轮的全部结构细节,从齿形曲面到安装定位结构都严格遵循机械设计规范,没有多余的冗余结构,每一处几何特征都对应实际零件的功能需求。
- 全部评论(0)
- 模板大小 12.21 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks,效果图,其它,
- 软件分类 通用机械零部件
