台式便携放大镜结构三维数模

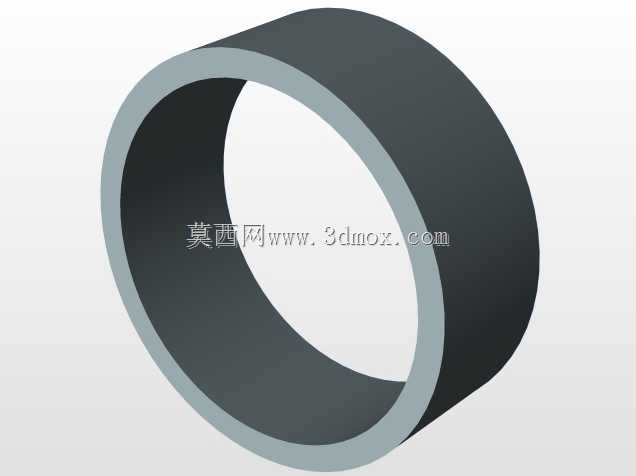

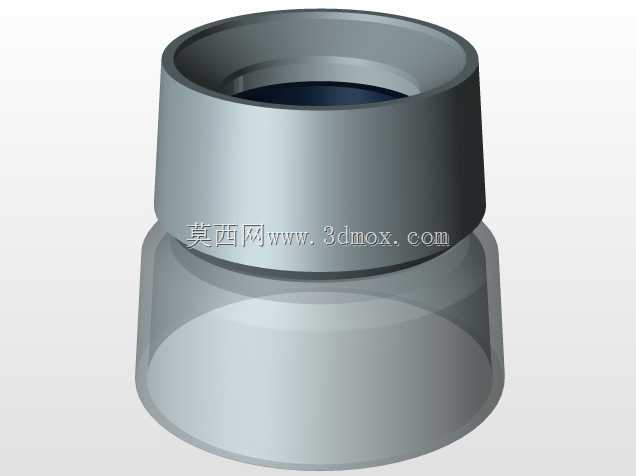

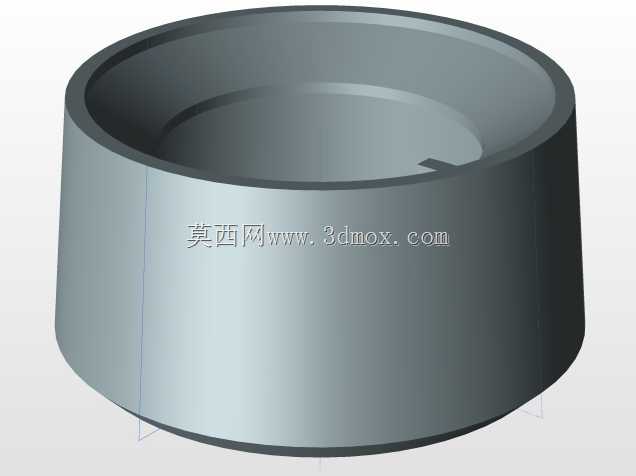

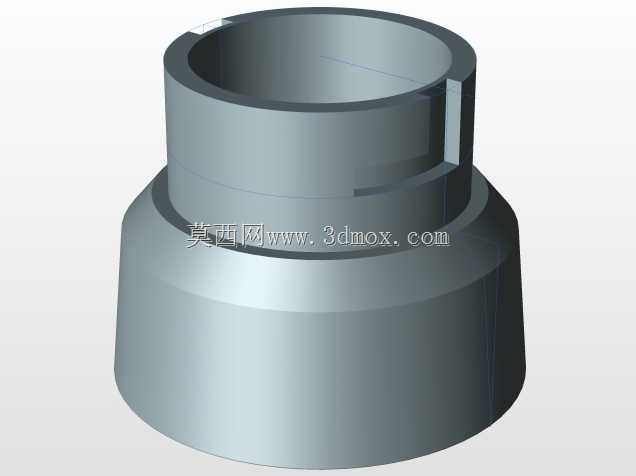

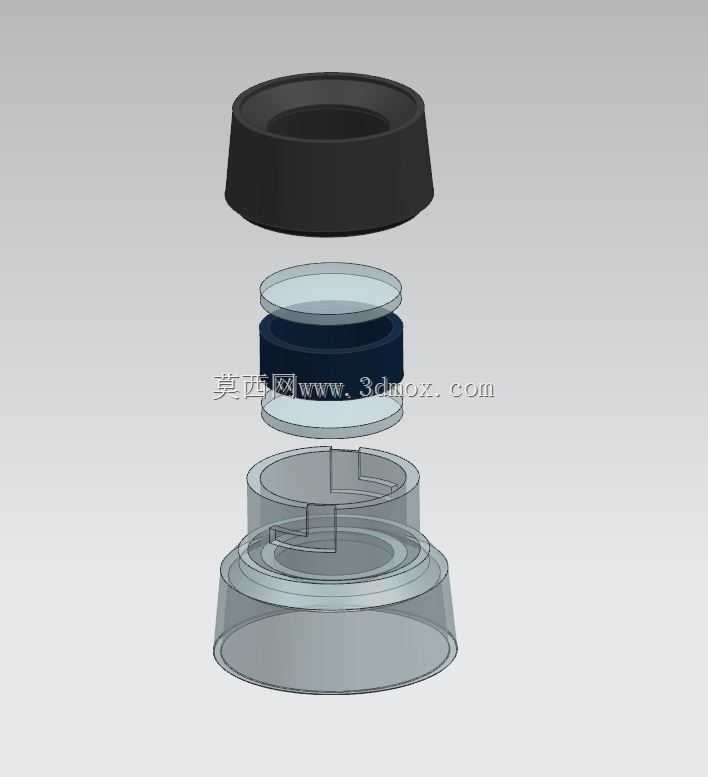

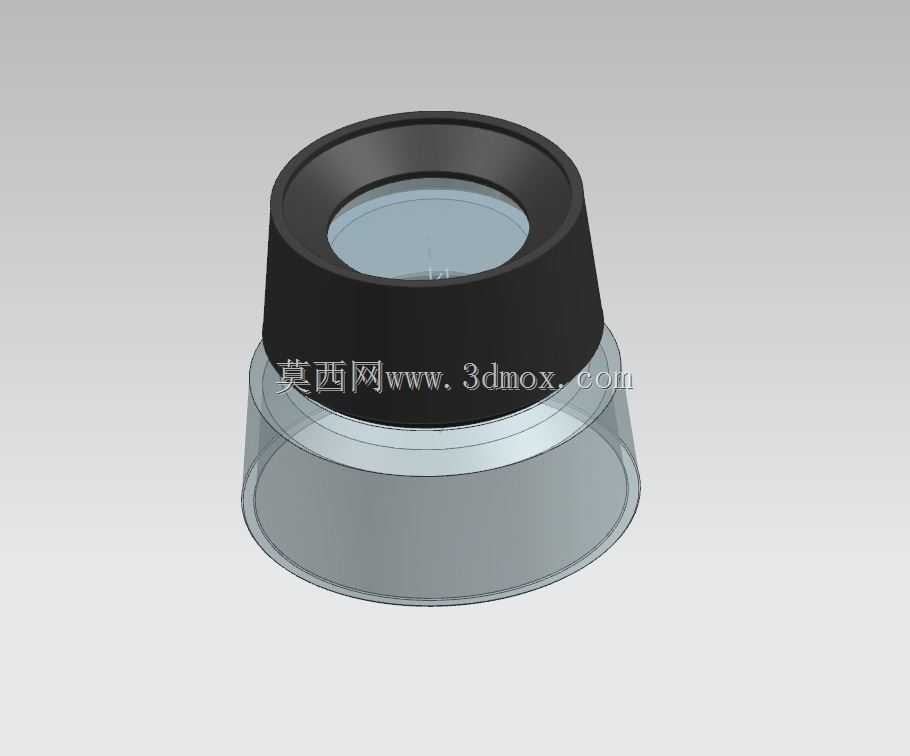

这款台式放大镜的结构设计，核心围绕近距离精细观测场景的使用需求展开，日常可覆盖电子元器件焊点检查、精密五金件毛刺排查、印刷网点校验、文玩细部纹路观察等多类目视检测场景，无需额外手持固定，放置在工作台面即可稳定使用，解放操作人员双手，适配长时间连续观测的作业需求。产品整体采用上下两段式组合结构，上部为黑色防滑握持外圈，内部嵌装高透光率光学透镜，外圈做了细微的滚花纹理处理，既可以在需要临时拿取移动时增大摩擦力避免滑落，也能遮挡侧向杂光射入透镜区域，减少观测时的眩光干扰，提升成像清晰度。下部为透明锥形防护罩，采用下宽上窄的锥面设计，底部大直径接触面可以保证放置在平整工作台面时的稳定性，不会轻易出现侧翻倾倒的问题，锥面结构同时可以控制透镜与观测面的固定工作距离，无需操作人员反复调整对焦高度，只要将观测物件放置在罩体下方的中心区域，即可获得清晰的放大成像，透明材质也不会遮挡周边环境光线，保证观测区域的光照充足。设计过程中充分考虑了使用的便捷性，整体没有多余的复杂结构，透镜与外圈采用过盈压装的固定方式，不需要额外的紧固件连接，既减少了装配工序，也避免了金属紧固件长期使用出现锈蚀掉屑污染观测物件的问题；下部透明罩与上部外圈采用卡扣式连接，拆卸简单，方便后续对透镜表面进行擦拭清洁，也可以根据不同的观测倍率需求，快速更换不同焦距的透镜组件。外形尺寸方面，整体高度控制在常规手持观测的舒适区间，底部最大直径适配多数工作台面的放置空间，不会占用过多操作区域，安装边界没有外凸的尖锐结构，所有边缘都做了圆角钝化处理，日常拿取放置时不会划伤操作人员手部，也不会刮擦工作台面。透镜的有效通光直径经过反复校核，既保证足够的观测视野范围，也控制整体重量不会过大，长时间放置在工作台面不会出现压痕，移动时也足够轻便。锥面的倾斜角度经过多次调整，既保证足够的结构强度，不会因为轻微的外力挤压出现变形，也避免锥面内壁出现光线反射干扰观测视野的问题，透明罩的壁厚均匀，注塑成型时不容易出现缩水变形，量产良率更高。
