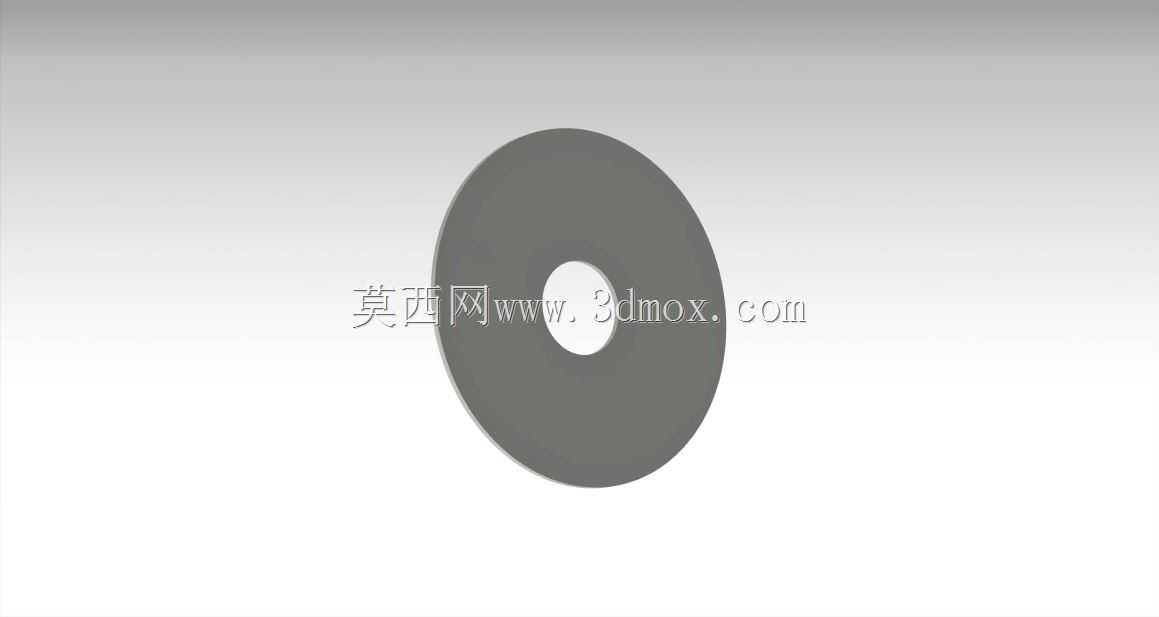

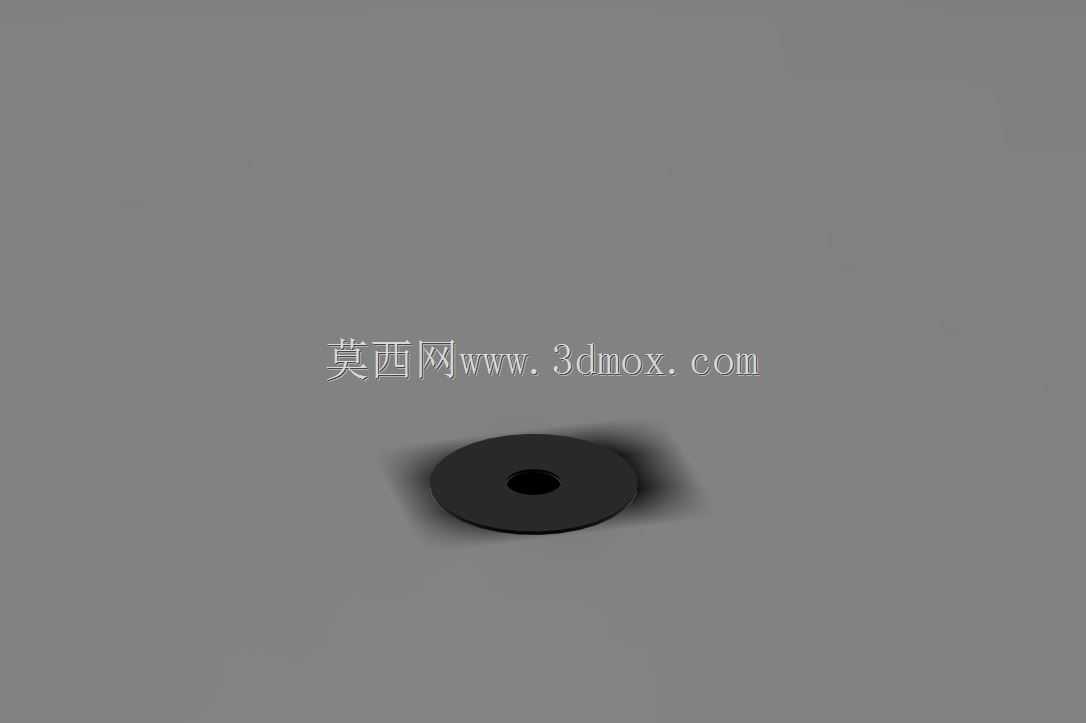

带中心安装孔的扁平式车轮结构

这类带中心安装孔的扁平轮结构，是轻载行走场景里应用极广的基础部件，常见于小型仓储转运推车、轻型AGV行走单元、工位辅助周转设备、民用代步载具的从动轮组，部分低速输送线的从动托轮也会采用类似结构。从实际使用场景来看，这类轮体不需要承担大冲击载荷，核心需求是转动顺畅、安装便捷、轮面与接触面贴合稳定，不会在平整地坪上出现卡滞、跑偏的问题。设计这类轮体的时候，首先要明确中心安装孔的公差配合要求，因为中心孔是轮体与轮轴配合的核心边界，孔的尺寸精度直接决定轮体转动时的同轴度，如果孔轴间隙过大，轮体转动时会出现径向窜动，不仅会产生额外的运行噪音，长期使用还会加剧轴与孔的磨损，缩短部件的更换周期；如果间隙过小，装配时会出现压装困难，甚至运行过程中因为热胀出现抱死的问题。轮体的扁平外形设计，是为了在有限的安装空间内获得足够的接地接触面积，相比窄轮结构，同直径下的扁平轮接地比压更小，在环氧地坪、PVC地面、平整水泥地面上行走时，不会因为局部压强过大留下压痕，同时较宽的轮面也能提升行走过程中的稳定性，在设备启停或者小幅转向时不容易出现侧倾。轮体的厚度与外径的比例需要匹配实际载荷要求，过薄的轮体在长期承受径向载荷时容易出现形变，尤其是采用非金属材质制作轮面的结构，厚度不足会导致轮体受压后形变量超出允许范围，影响转动平顺性；过厚的轮体则会不必要地增加材料成本，同时占用更多的安装空间，给周边的轮架、固定件设计带来额外限制。设计过程中还要考虑轮体的安装边界，轮体两侧需要预留轮架的安装间隙，间隙值既要保证轮体转动时不会与轮架发生摩擦，也要避免间隙过大导致杂物卡入轮体与轮架之间，影响正常转动。中心孔的端面需要做倒角处理，一方面是方便装配时轮轴顺利导入，另一方面也能去除加工产生的毛刺，避免装配时毛刺脱落进入配合面造成磨损。这类轮体在做三维建模时，需要重点保证中心孔与轮体外圆的同轴度，轮面的圆柱度公差也要控制在合理范围内，避免建模时出现的形位偏差导致后续加工出的零件无法满足使用要求，同时建模时要明确轮体各部位的尺寸边界，方便后续做装配干涉检查，确认轮体装入轮架后，在全行程转动过程中不会与周边的支架、紧固件发生碰撞。
