PS4游戏主机卧式支撑控制装置结构

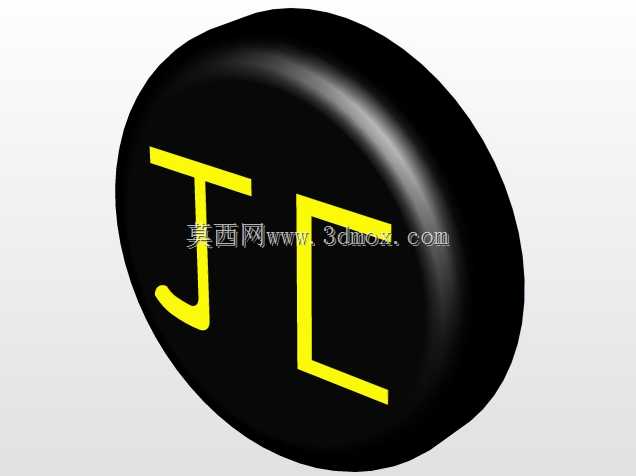

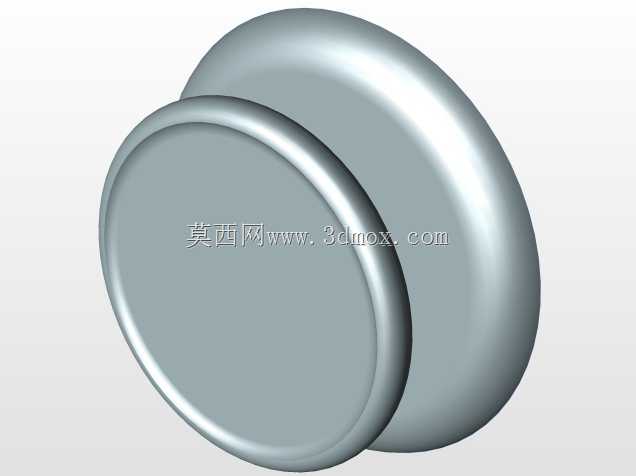

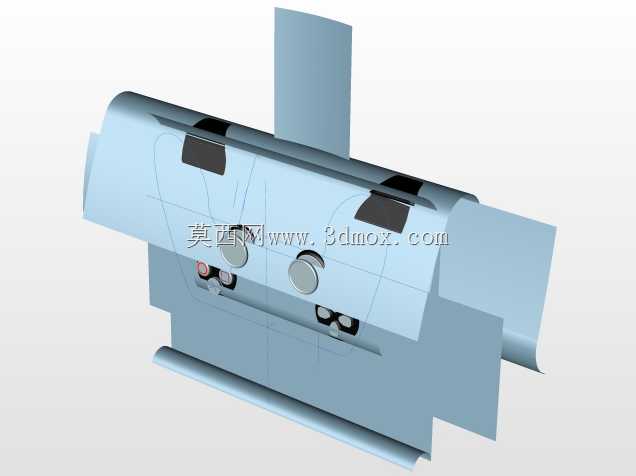

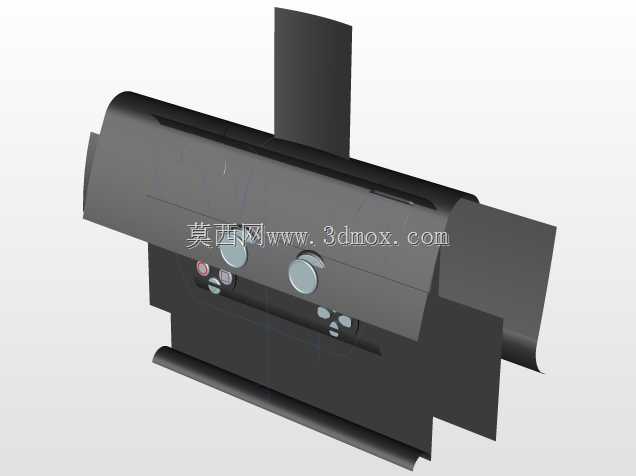

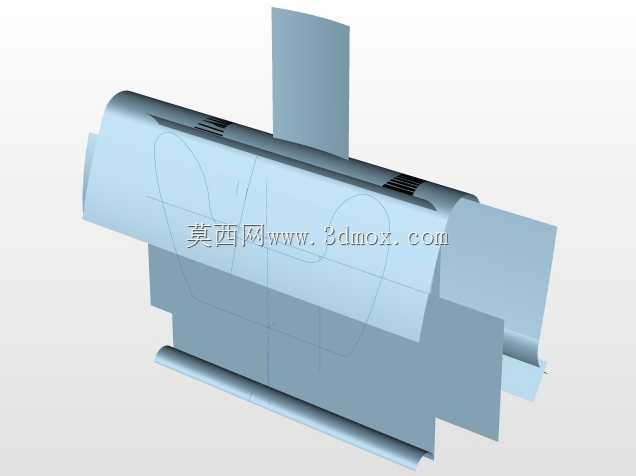

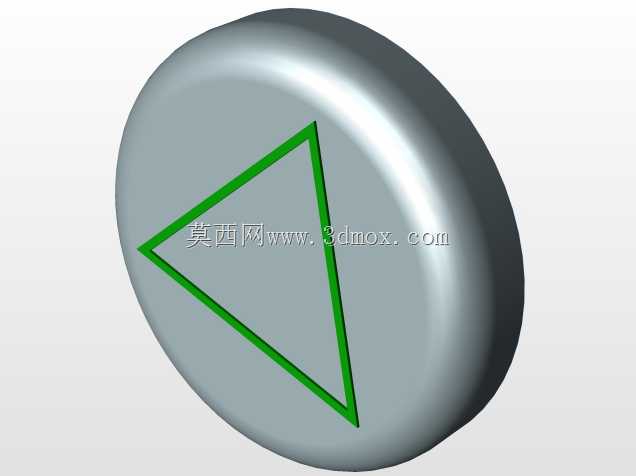

该结构主要面向家用游戏主机的桌面放置场景，解决PS4主机平放时底部散热间隙不足、外接扩展设备走线杂乱、主机易被桌面液体泼溅沾染的实际使用痛点，同时整合了基础的外设控制扩展功能，无需额外占用桌面独立摆放空间。从实际使用需求出发，设计时首先明确了安装边界：整体包覆结构完全匹配PS4 Slim版本主机的外形轮廓，横向长度与主机本体一致，纵向延伸的支撑翼片超出主机底部12mm，将主机抬升8mm高度，既保证桌面与主机底部之间形成连贯的空气流通通道，避免主机长时间高负载运行时底部积热，又不会因为抬升高度过高导致主机重心偏移，被误碰时出现倾倒风险。两侧延伸的挡边结构高度为15mm，刚好贴合主机侧面的防滑胶条位置，不会遮挡主机侧面的USB接口、散热出风口与实体按键，日常插拔手柄充电线、扩展存储设备时无需拆卸该支撑装置。功能整合方面，结构顶面预留的按键安装位对应主机常用的电源开关、光盘弹出按键位置，通过内置的传动顶杆实现按压触发，无需俯身触碰主机本体即可完成基础操作，按键表面做了内凹的防滑处理，按压行程控制在2mm，触发反馈清晰，不会出现卡滞或者误触发的情况。走线区域在结构后侧预留了三个宽度为8mm的走线槽，对应主机后侧的电源接口、HDMI接口、网线接口位置，外接线材可以顺着走线槽规整排布，避免多根线材缠绕堆积在主机后方，影响桌面整洁度同时阻碍后侧散热排风。结构设计上采用分体式卡扣装配方案，上下壳体通过周边的6组卡扣实现无螺丝固定，内部预留了2mm的壁厚加强筋，对应主机底部的四个橡胶脚垫位置设置了定位凸台，安装时只需将主机对准凸台放下即可完成固定，拆卸时掰开两侧卡扣即可分离壳体，方便后期清理内部积灰或者调整结构。壳体底部的四个角位置预留了防滑橡胶垫的安装槽，橡胶垫厚度为2mm，与桌面接触时可以增大摩擦力，避免推拉桌面线材时带动主机移位，同时橡胶垫可以吸收主机内置散热风扇运行时产生的微小振动，降低振动传导到桌面产生的共振噪音。整体结构没有多余的装饰性凸起，所有边角都做了R3的圆角处理，避免安装拆卸时划伤手部或者主机表面漆面，外露的按键边缘也做了倒角过渡，日常使用时不会出现硌手的情况。
