异形多孔安装定位玻尔板结构件

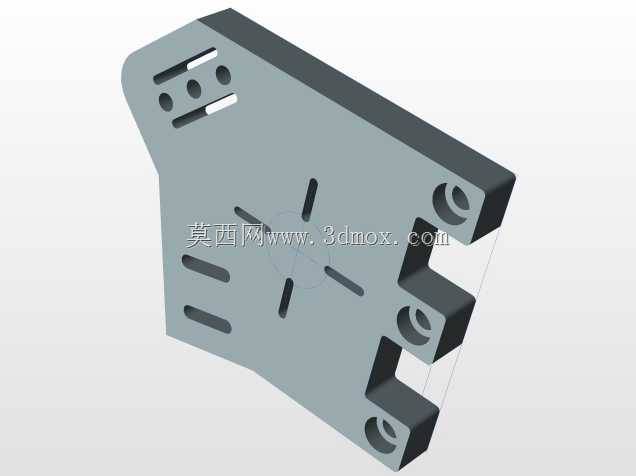

这类异形安装定位板常应用在自动化产线的工位调节机构、小型检测设备的载具固定端，也可作为桌面级实验装置的转接承载件，核心作用是实现多部件的空间位置校准与载荷分散传递。从结构设计来看，板体采用非对称异形轮廓，一侧做圆弧收边处理，避免安装后与周边运动部件产生干涉，另一侧设置三层带半圆定位槽的凸耳结构，每个凸耳上的半圆槽可配合圆柱销完成快速对位，安装时无需反复调整孔位对齐度，能大幅缩减装配调试时长。板体平面区域分布多组长条形调节槽与圆形定位孔，长槽的走向分别对应X、Y两个调节方向，槽宽按常用M4、M5紧固件的杆径预留合理间隙，可满足安装时±5mm范围内的位置微调需求，圆形定位孔则用于固定核心功能部件，保证重复装拆后的位置精度不发生偏移。设计时优先考虑了安装边界的适配性，板体整体厚度按承载15kg以内的静态载荷做校核，凸耳部位做局部加厚处理，避免锁紧螺丝时出现应力集中导致板体变形，板体边缘全部做R1圆角处理，既消除加工后的锐边安全隐患，也减少装配过程中对相邻部件表面的刮擦。实际应用中，这类板件可替代传统的方形安装板，在空间局促的设备内部完成多组件的转接固定，不需要额外增加垫高块或者转接支架，能有效压缩设备的整体安装空间。板体上的槽孔排布经过受力优化，所有安装孔位的中心距都避开了板体的应力薄弱区域，即使在长期受振动的工况下，也不会出现孔位开裂、板体形变的问题，适配轻工自动化、实验检测仪器、小型工装夹具等多个场景的安装需求。建模过程中对所有槽孔的拔模角度、凸耳的衔接圆角都做了工艺性优化，不管是采用钣金折弯后铣削加工，还是采用整块铝料CNC成型，都能直接生成加工刀路，不需要二次修改结构，能直接对接生产环节的工艺要求。
