曲柄滑块式束流动力转换机构设计

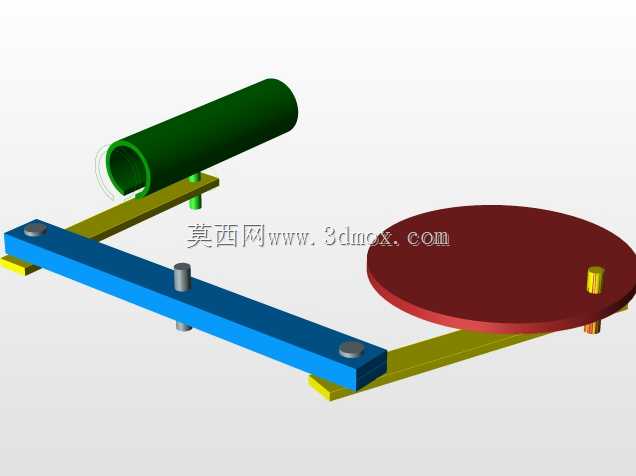

该机构核心是将旋转端的圆周运动通过连杆组件转化为输出端的往复直线推送动作，适配小功率动力转换场景，常见于小型流体推送、实验台动力输出单元这类需要稳定往复推力的工况中。从结构布局来看，旋转端采用圆盘式曲柄设计，盘面预留偏心销轴安装位，可根据输出行程需求调整销轴的偏心距，调整范围覆盖15mm至60mm区间，能适配不同行程要求的作业场景。连杆采用分体式拼接结构，主杆体为平直矩形截面杆件，两端分别通过铰接销轴与曲柄、输出滑座连接，铰接位置均预留润滑脂注油孔，可在长期运行中定期补充润滑，降低铰接副的磨损速率。输出端的滑座沿直线导向槽布置，导向槽与机架为一体化铣削成型，平行度公差控制在0.02mm以内，保证滑座往复运动过程中无卡滞、偏磨问题，滑座末端直接连接束流推送管的驱动端，推送管为空心圆柱结构，内径根据输送介质的流量需求可做适配调整，当前结构中推送管的安装同轴度与滑座运动方向保持一致，径向跳动量不超过0.03mm，避免往复运动中出现管壁剐蹭。机架部分采用分层式安装设计，底层为平直安装基准板，预留四个M8的螺栓安装孔，孔位间距符合通用小型实验台的安装孔距标准，可直接固定在型材机架或者铸铁平台上，不需要额外加工转接板。上层的支撑立板分别承托曲柄转轴、导向槽以及推送管的支撑座，各支撑面的平面度经过结构优化，建模时已预留装配调整间隙，可抵消加工过程中产生的形位公差，降低实际装配的修配工作量。设计过程中优先考虑了运动部件的动平衡特性，曲柄圆盘在偏心销轴的对侧预留了配重块安装位，可根据实际运行转速调整配重重量，降低高速运转时的整机振动，适配最高300rpm的连续运行工况。各铰接销轴均采用标准圆柱销设计，配合孔的公差带选用H7/g6间隙配合，既保证转动灵活，又不会出现过大的配合间隙导致的运动冲击。推送管的支撑位置设置了耐磨导向套，导向套采用自润滑材质，不需要额外加注润滑油即可长期工作，避免润滑介质污染输送的流体介质。整个机构的运动逻辑经过运动仿真验证，曲柄旋转一周过程中，滑座的往复运动无死点，传动过程中受力均匀，在最大行程位置的推力损失不超过5%，可稳定输出持续的直线推力，满足束流推送过程中对动力稳定性的要求。
