压铸工艺链锯发动机缸体结构设计

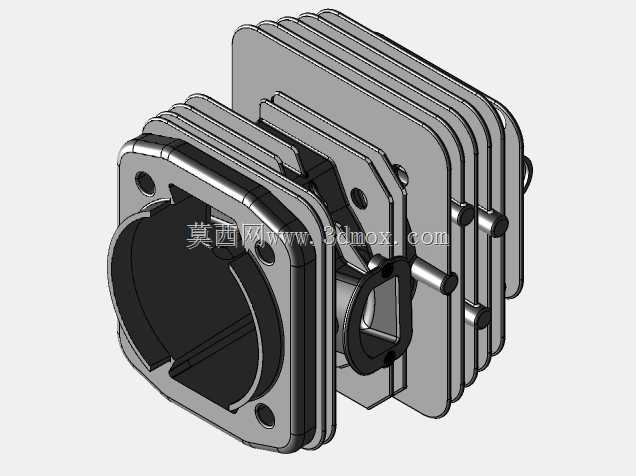

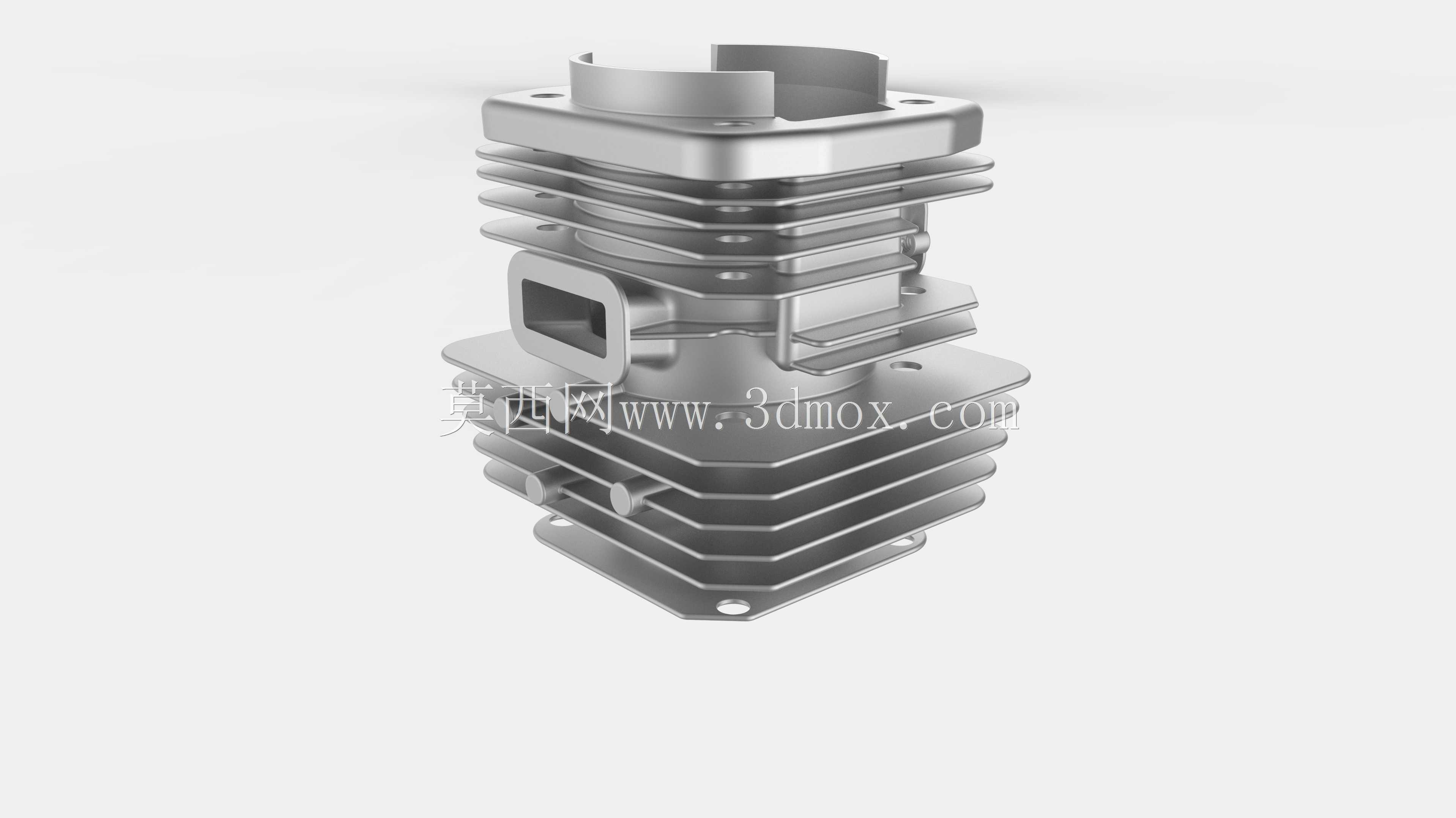

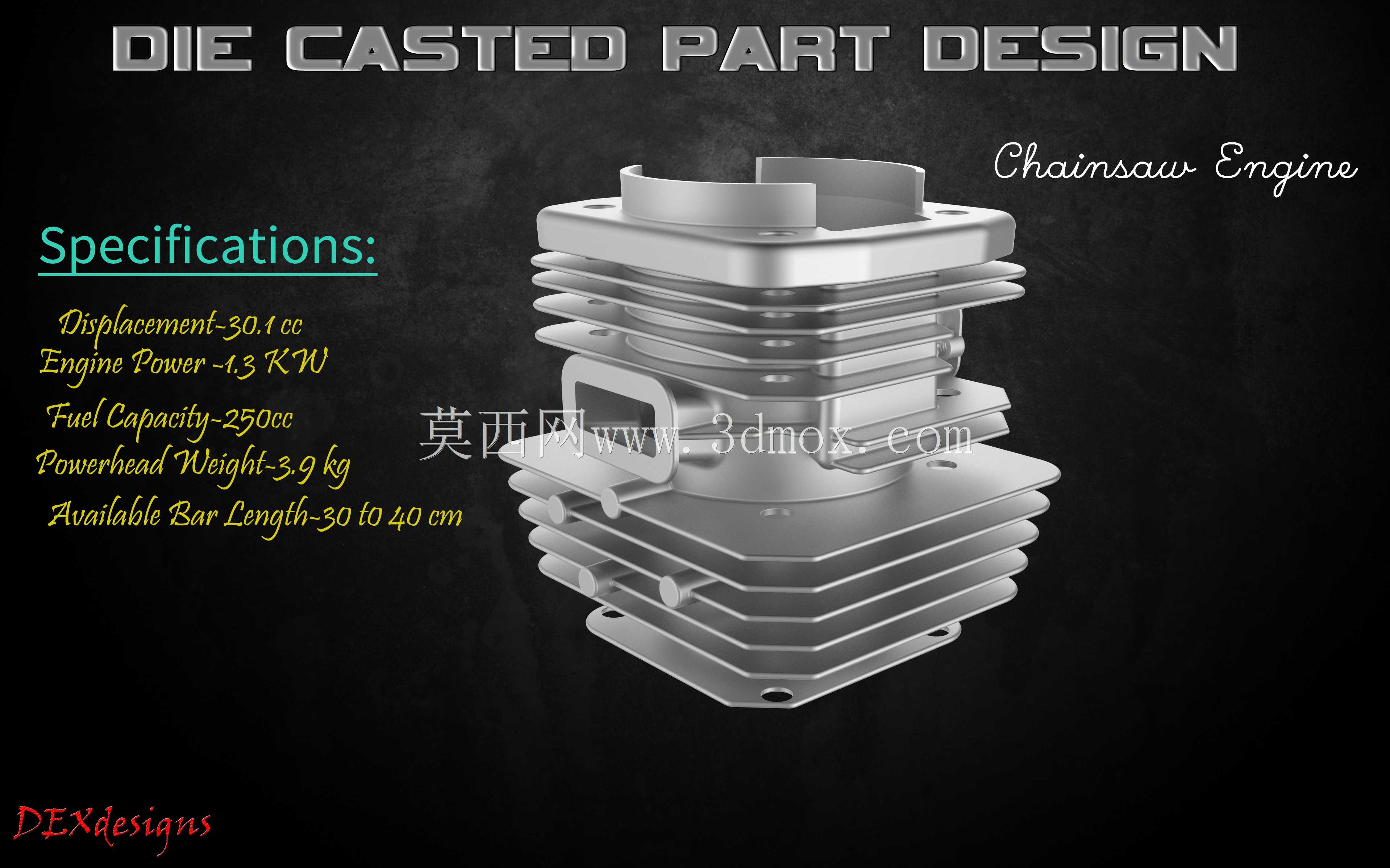

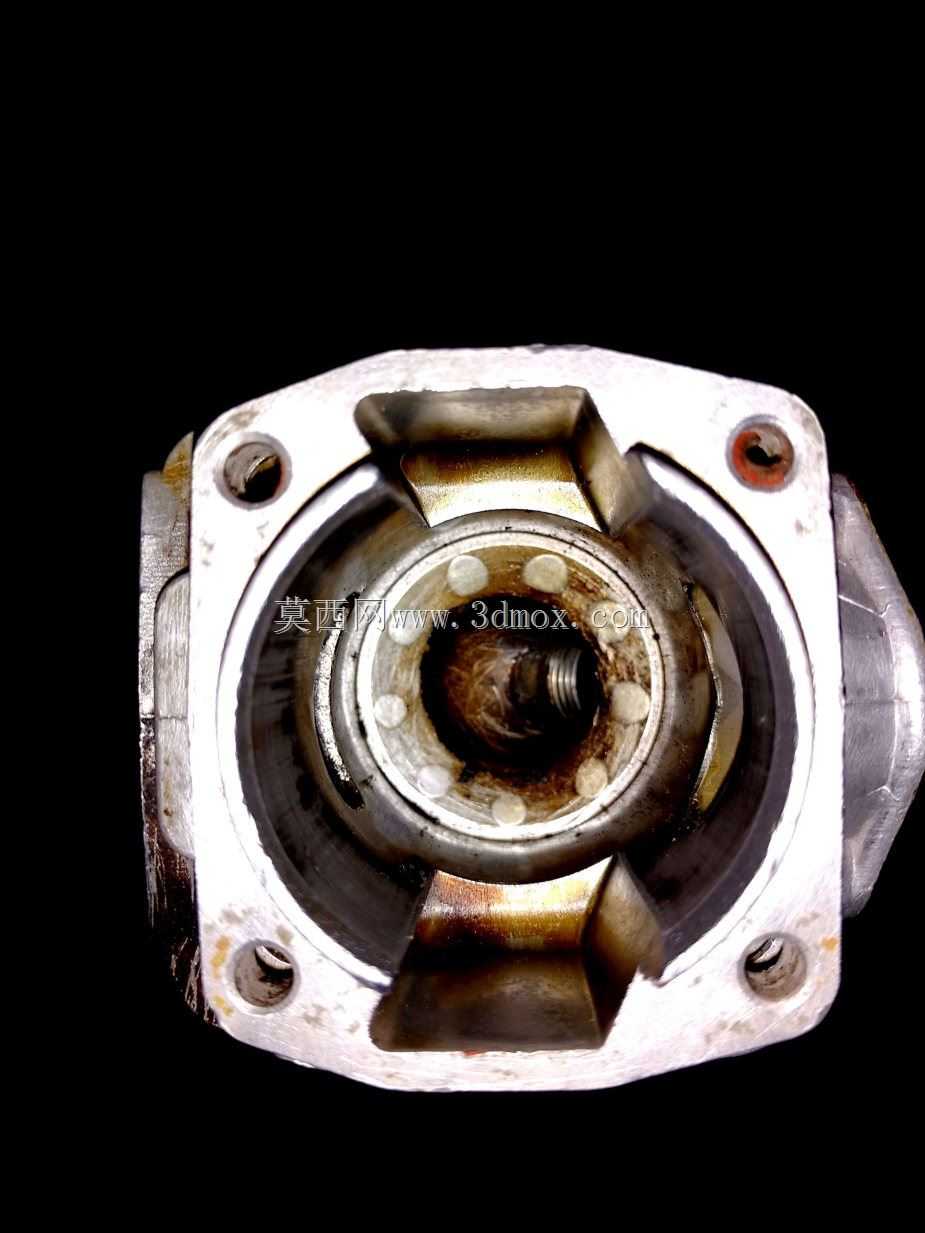

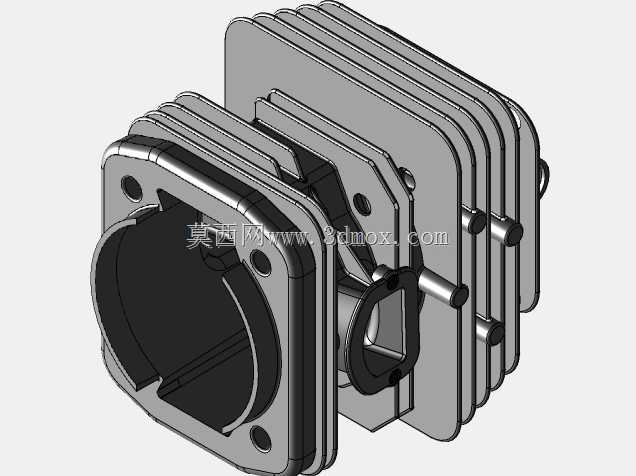

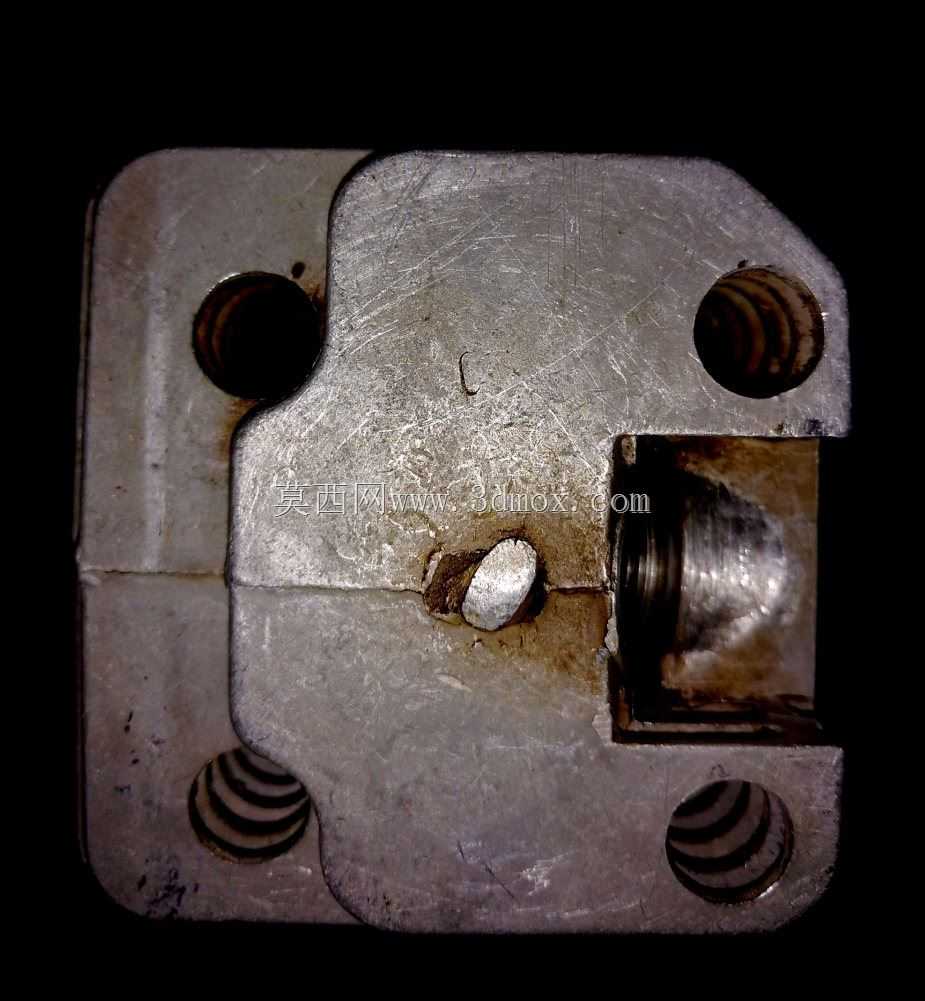

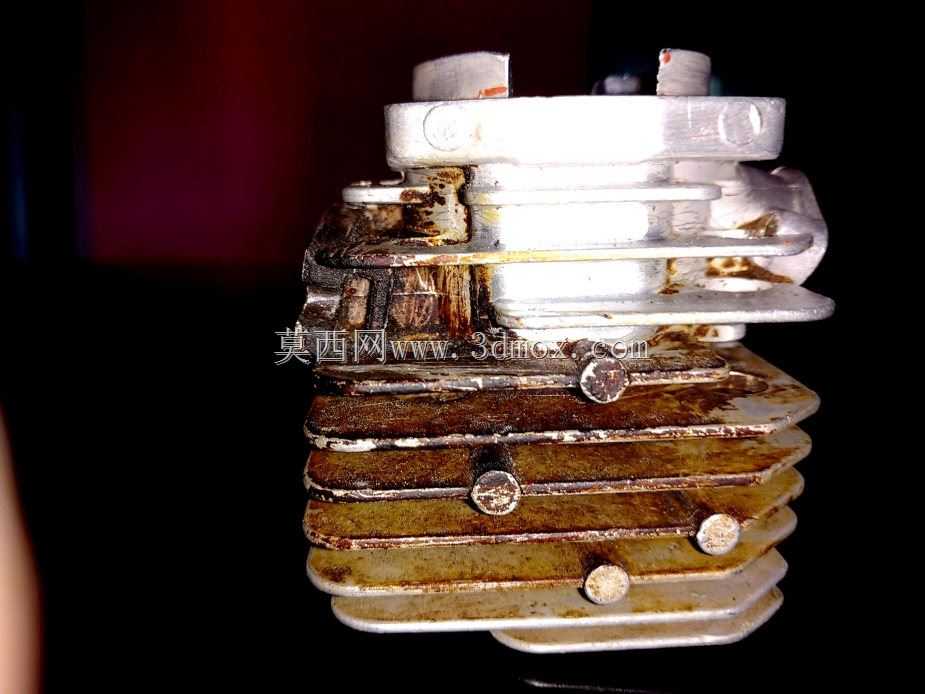

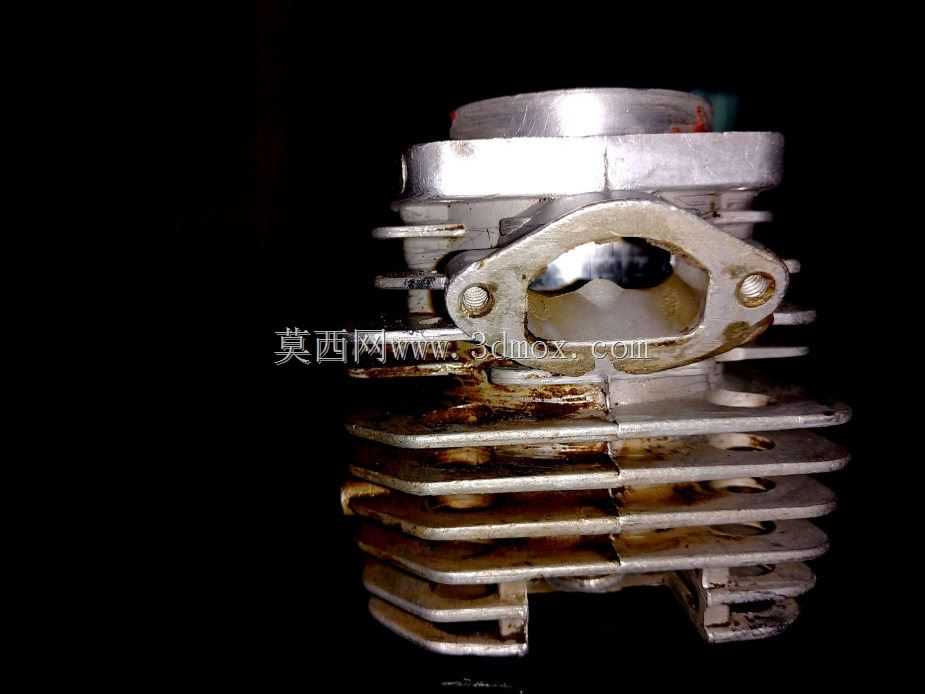

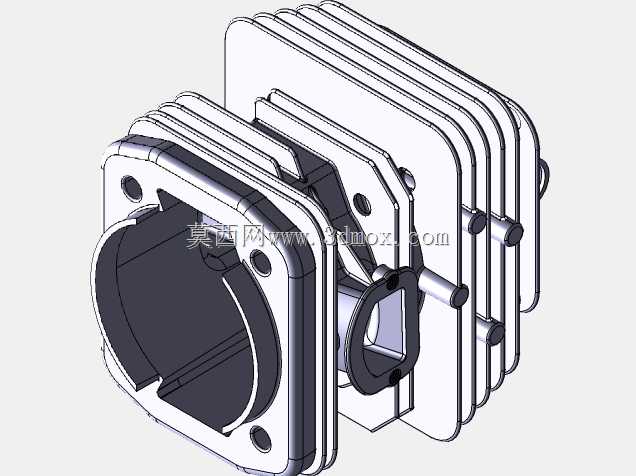

这款压铸成型的链锯发动机缸体，是手持式园林动力设备的核心承压与散热部件，日常应用场景覆盖林业伐木、园林修枝、户外应急破拆等高频重载作业工况，直接决定链锯整机的持续输出能力与运行寿命。从结构设计逻辑来看，缸体外部堆叠的多层环形散热鳍片并非随意排布，每片鳍片的厚度、间距、延伸角度都经过热负荷校核：两冲程发动机工作时缸内瞬时燃烧温度可达上千摄氏度，压铸铝合金材质的导热系数远高于铸铁，配合等间距排布的散热鳍片，能在链锯高速运转时通过自然对流快速带走燃烧室热量，避免缸内温度过高引发的活塞卡滞、润滑油碳化失效等故障。鳍片边缘做了微小的倒角处理，既可以规避压铸脱模时的应力集中导致的鳍片断裂，也能减少作业过程中飞溅的木屑、枝桠剐蹭造成的结构损伤。缸体上部的安装凸台预留了精准的定位孔位，分别对应火花塞安装座、化油器对接法兰、消音器连接位的安装边界，所有孔位的同轴度公差控制在0.05mm以内，保证装配后各附件的密封性能，避免两冲程发动机出现漏气、混合气配比失调的问题。下部的曲轴箱对接面做了平面度精整处理，压铸成型后仅需少量精加工即可满足密封要求，适配批量压铸生产的工艺特性，大幅降低后续机加工的工时成本。侧面的不规则凸台结构是为了预留扫气道的成型空间，两冲程发动机的扫气效率直接影响动力输出，该结构在压铸时一体成型，无需后续焊接或拼接，既保证了气道内壁的光滑度减少气流阻力，也避免了拼接结构带来的漏气隐患。从安装边界来看，这款缸体的整体径向尺寸控制在110mm以内，轴向高度适配常规排量45cc左右的两冲程动力平台，安装孔位的中心距与市面主流链锯机架的固定位完全匹配，可直接用于同级别链锯的动力替换或新品开发参考。设计过程中充分考虑了压铸工艺的成型特性，所有壁厚保持均匀过渡，最薄处的散热鳍片厚度控制在1.8mm，既保证散热效率，也避免压铸时出现铝液填充不足、冷隔等缺陷，厚壁与薄壁的衔接处全部采用圆角过渡，减少压铸冷却过程中的应力变形，提升成品率。实际使用中，这款缸体可承受最高12000rpm的瞬时转速，持续工作时缸体表面温度稳定在180-220摄氏度区间，配合对应的活塞、曲轴组件，可输出稳定的2kW左右额定功率，完全满足手持式链锯的重载作业需求。
