传动系统用异形齿轮箱端盖结构设计

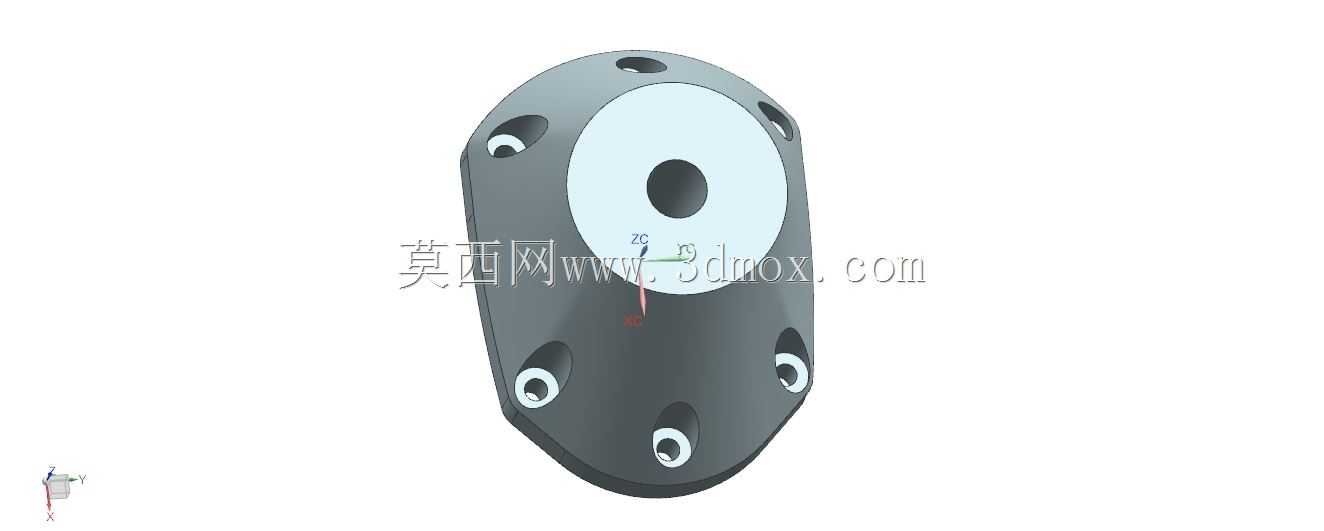

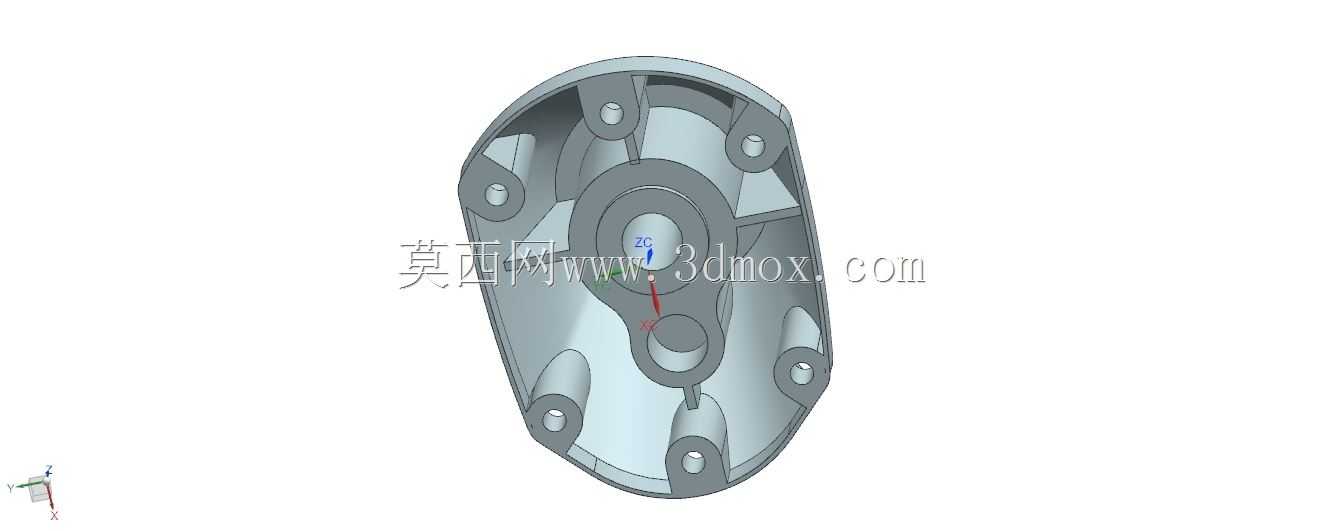

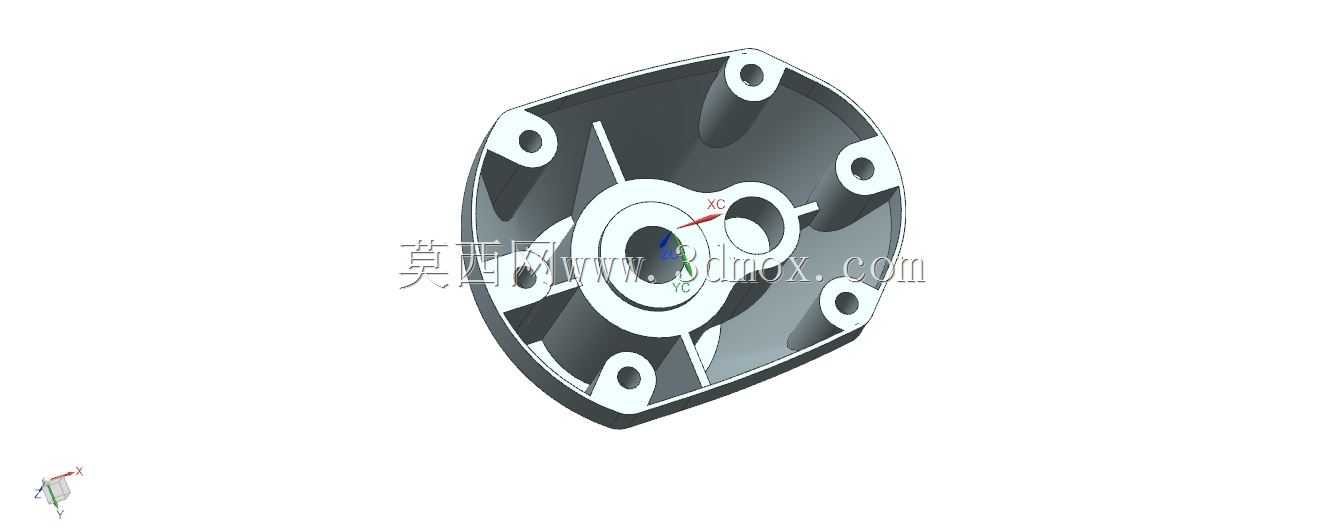

这款齿轮箱端盖主要应用在中小功率闭式齿轮传动系统的箱体端面，承担箱体腔室密封、内部传动件轴向限位、轴承外圈定位的核心作用，在输送设备、小型减速机、农用传动箱、轻工机械的动力传输单元中都能见到这类结构的应用。从实际装机场景来看，这类端盖需要匹配箱体端面的安装孔位，同时要保证和输出轴的同轴度，避免轴系转动时出现偏磨、漏油的问题。设计时首先考虑的是安装边界的适配性，端盖整体采用异形轮廓，没有采用常规的圆形法兰结构，是为了匹配对应齿轮箱非圆的箱体端面轮廓，在有限的安装空间内最大化覆盖箱体开口，同时避让箱体周边的加强筋、固定螺栓凸台等结构，减少整机的外形冗余。端盖上分布的多个沉头安装孔，位置完全对应箱体端面的螺纹孔位，沉孔设计可以让螺栓安装后头部不突出端盖表面，避免和外部相邻部件产生干涉，同时保证螺栓压紧力均匀分布在端盖和箱体的结合面上，配合结合面的密封胶或者密封垫片，就能有效阻挡箱体内润滑油的渗漏，同时阻挡外部粉尘、水汽进入齿轮箱内部，避免齿轮、轴承出现磨粒磨损。端盖中心的通孔是为了穿过齿轮箱的输出轴，孔内侧预留的台阶结构是用来安装骨架油封的，油封安装后唇口和输出轴表面贴合，实现动密封，在轴高速转动的时候也能保证密封性能；中心孔周边的圆形凸台一方面是增强端盖中心区域的结构刚度，避免端盖在螺栓压紧力或者箱体内压作用下出现变形，另一方面这个凸台的端面可以顶住箱体内部轴承的外圈，实现轴承的轴向定位，限制轴系的轴向窜动量，保证齿轮啮合的侧隙在合理范围内，减少传动冲击和噪音。端盖本体的厚度经过受力核算，在满足刚度要求的前提下尽可能做了轻量化处理，背面和箱体结合的位置做了精加工处理，保证平面度要求，避免密封面出现缝隙导致漏油。从安装维护的角度来说，这种异形端盖的孔位采用不对称分布设计，安装时不会出现装反的问题，减少现场装配的出错概率，沉头孔的倒角处理也能让螺栓更容易对准拧入，提升装配效率。在实际使用中，这类端盖一般采用铸铁或者铸铝材质加工，铸铁版本适合重载、有一定冲击的传动场景，铸铝版本则适合对重量有要求的轻量化设备，模型完整还原了端盖的所有结构特征，包括各个安装孔的位置、沉孔深度、中心密封槽、定位凸台的尺寸，能够直接用于装配干涉检查、工程出图或者加工工艺的编制，结构设计完全符合常规齿轮箱端盖的设计规范，没有冗余结构，所有特征都服务于密封、定位、安装的实际功能需求。
