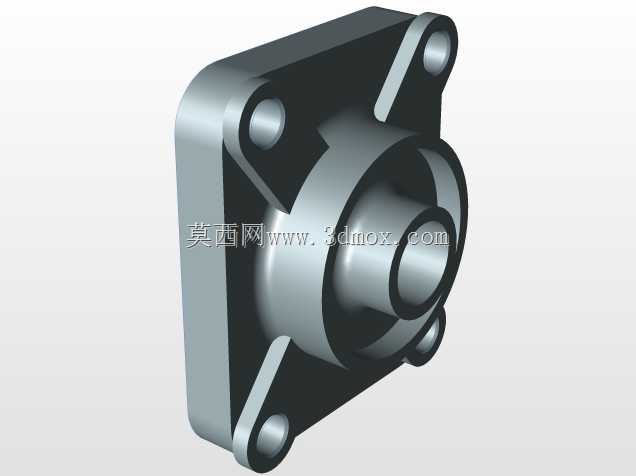

方形法兰式带安装凸台机械连接座

这类带方形安装法兰的凸台连接座，在流体输送管路、小型动力输出单元的端侧固定场景中应用十分广泛，日常在气动回路终端、低压液压支路、小型泵体的端盖衔接位置都能见到这类结构的身影，它的核心作用是实现两个不同口径部件的同轴对接，同时通过法兰结构提供足够的安装锁紧力，避免设备运行过程中因振动出现衔接错位、介质渗漏的问题。从结构设计逻辑来看，方形法兰相比圆形法兰在小空间安装场景下更具优势，四个安装孔呈对角分布，锁紧时受力均匀，不需要整周预留螺栓操作空间，在设备侧壁、机架内侧这类操作空间受限的位置，方形法兰的安装效率要比同规格圆形法兰高出不少。法兰本体做了圆角过渡处理，没有尖锐的应力集中棱角，在承受轴向推拉力、管路振动带来的交变载荷时，圆角位置可以分散应力，避免长期载荷下出现法兰根部开裂的问题。中间的阶梯凸台结构是整个零件的核心定位部位，不同直径的阶梯段分别对应不同配合公差，最外侧的大直径凸台用于和对接部件的沉孔形成止口配合，装配时不需要反复调整同轴度，只要止口完全贴合就能保证两端部件的同轴度误差控制在机械配合允许的范围内，中间的内孔根据通流或者穿轴的需求做了阶梯变径，既可以作为介质流通的通道，也可以作为传动轴的穿过支撑位，内孔的台阶面可以作为密封件的安装定位面，放置O型圈或者平垫片时不会出现密封圈移位、被挤压破损的问题。四个安装凸耳做了加厚处理，螺栓孔位置的实体厚度比法兰基体厚2毫米左右，螺栓锁紧时的压应力不会导致法兰本体出现变形，凸耳和中间筒体之间加了三角形加强筋，筋板的厚度根据整体载荷匹配，既不会因为筋板过厚导致零件重量冗余，也不会因为筋板过薄无法承受侧向载荷。从安装边界来看，这类连接座的法兰边长通常根据适配的通径匹配，四个安装孔的中心距严格遵循通用安装尺寸规范，不需要对安装面做额外的扩孔、改孔加工，直接匹配对应规格的内六角螺栓就能完成固定，凸台的伸出长度根据对接部件的沉孔深度设计，装配后止口完全嵌入对接沉孔，不会出现凸台过长导致部件无法贴合、或者凸台过短导致定位失效的问题。实际建模过程中，这类零件需要重点关注止口位置的公差配合、安装孔的位置度误差，加强筋和筒体、法兰的衔接位置要做圆角过渡，避免建模时出现尖锐棱角导致后续加工应力集中，内孔的台阶面要保证和法兰安装面的平行度，否则装配后会出现密封面压合不匀、传动轴偏磨的问题。
