液压系统用波纹式隔膜蓄能器结构设计

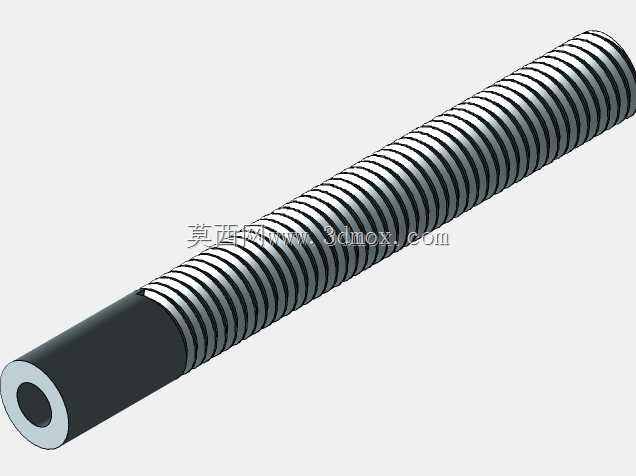

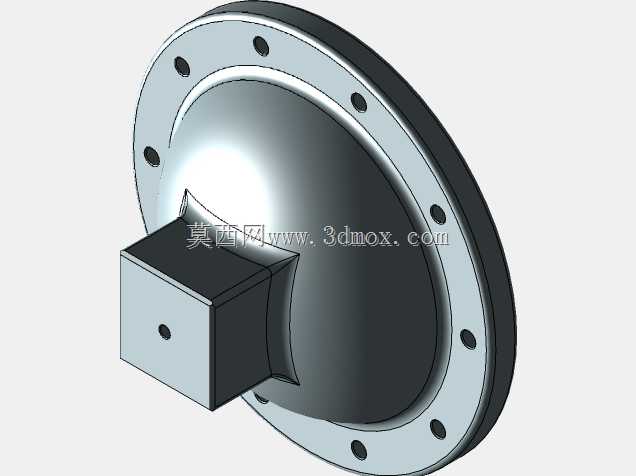

在液压传动系统的实际工况里，这类波纹结构的隔膜蓄能器常被布置在泵源出口附近、执行元件进油侧或是需要压力补偿的管路节点上，核心作用是吸收液压泵输出的流量脉动，降低管路内的压力冲击，同时在系统短时大流量需求时释放存储的压力油，补全泵源供油能力的缺口，也能在系统保压阶段维持管路压力稳定，减少泵组频繁启停带来的损耗。不同于传统的活塞式蓄能器，这款采用波纹金属外壳搭配内置隔膜的结构，没有活塞与缸筒之间的滑动密封摩擦副，响应速度更快，对微小压力波动的敏感度更高，适合用在中低压、对压力稳定性要求较高的液压回路中，比如机床的夹紧回路、工程机械的辅助动作回路、自动化生产线的液压工装驱动回路里都能见到同类结构的应用。从结构设计思路来看，外壳采用连续的环形波纹成型结构，一方面是通过波纹的形变能力补偿温度变化带来的壳体尺寸伸缩，另一方面也能提升壳体的径向承压能力，相比等直径的光滑薄壁管，波纹结构在相同壁厚下能承受更高的循环压力载荷，减少长期交变压力下的疲劳失效风险。建模过程中需要重点控制波纹的导程、波高以及波谷处的圆角参数，这些尺寸直接决定了壳体的形变范围和承压上限，波谷圆角过小会造成应力集中，在反复充压泄压过程中容易萌生疲劳裂纹，导程过大则会降低壳体的整体刚度，容易在高压下出现径向鼓胀变形。安装边界上，该蓄能器为长圆柱型结构，两端预留了标准的管螺纹连接接口，安装时需要保证轴线与管路走向一致，预留足够的拆装空间用于更换内置隔膜，同时要避开管路振动较大的位置，防止长期振动造成连接螺纹松动。内置的隔膜将壳体内部分为气腔和油腔两个独立腔室，气腔预充一定压力的惰性气体，油腔与液压管路连通，当管路压力升高时，压力油进入油腔压缩隔膜另一侧的气体，将压力能存储起来，当管路压力降低时，气体膨胀推动隔膜将油液压回管路，完成能量释放。设计时需要匹配隔膜的行程与波纹壳体的可形变范围，避免隔膜在最大行程时与壳体端部发生硬接触，同时要保证隔膜在全行程范围内的形变均匀，减少局部过度拉伸造成的隔膜破损。在实际选型匹配时，需要根据系统的最大工作压力、需要补偿的流量大小、管路的脉动频率来确定蓄能器的总容积、预充压力以及接口尺寸，这款长型结构的蓄能器相比同容积的球形蓄能器，安装时占用的径向空间更小，适合布置在安装空间狭长、径向尺寸受限的设备内部，比如小型液压站的阀组集成块旁、移动设备的液压管路间隙中。建模时对两端的连接接口做了同轴度约束，保证安装后管路不会产生额外的安装应力，壳体的波纹段做了等壁厚处理，模拟实际冲压成型后的壳体壁厚分布，确保后续有限元动态加载分析时的应力计算结果贴合实际工况，能准确捕捉到波谷位置的应力集中点，为后续的结构优化提供准确的数据支撑。
