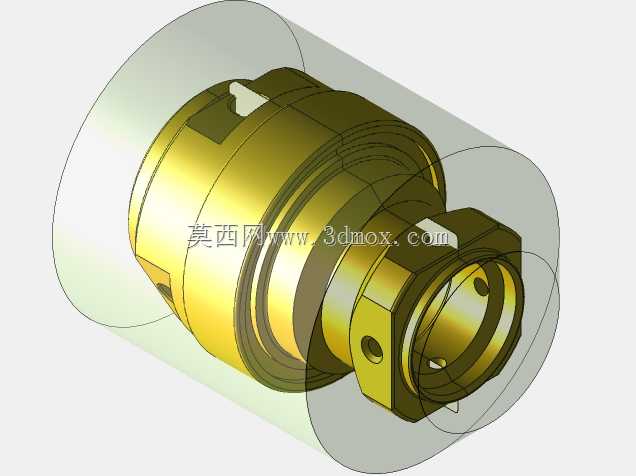

液压系统用金属套筒连接构件

该液压套筒构件主要应用于工业液压传动系统的油路连接场景，常见于工程机械、重型机床、冶金设备的液压回路中，承担油路对接、流体导向、压力承载的核心作用，是液压系统中实现管路与阀组、执行元件之间刚性连接的关键零件。在实际设备运行过程中，该构件需要长期承受液压油的脉动压力冲击，同时适配不同安装空间的管路走向需求，既要保证连接位置的密封可靠性，避免高压油液泄漏，也要兼顾安装拆卸的便捷性，降低设备日常维护的操作难度。从功能特性来看，该套筒采用阶梯式同轴内腔设计，不同直径的内孔段分别对应油液通流、密封件安装、对接定位的功能需求，两端的法兰式凸耳结构预留了标准安装孔位，可通过紧固件与相邻液压元件实现刚性锁紧，凸耳的位置经过对称度校核，保证安装后受力均匀，避免长期受油压振动出现连接松动。外表面的多段环形槽结构用于安装密封圈与挡圈，可实现不同压力等级下的径向密封，防止油液从配合间隙渗漏，同时槽位的倒角处理能够避免安装时刮损密封件，提升装配效率与密封件使用寿命。在设计思路上，该构件优先遵循液压元件的通用安装规范，整体采用回转体为基础构型，在保证通流截面积满足油路流量要求的前提下，尽可能压缩构件的径向与轴向尺寸，减少在液压阀组集成块上的安装占用空间。内腔的流道过渡位置均采用圆角顺滑处理，避免油液在通流过程中出现紊流、压降过大的问题，降低液压系统的能量损耗。外轮廓的非配合面做了轻量化的切削处理，在保证构件整体结构强度、满足额定工作压力下的刚度要求的同时，减少零件的整体重量，降低安装位置的承重负担。从安装边界来看，该套筒的最大外圆轮廓为同轴圆柱面，安装时可直接嵌入对应元件的安装沉孔内实现径向定位，两端凸耳的安装孔中心距符合通用液压元件的安装尺寸标准，可直接适配同通径的常规液压阀、油缸、油路块接口，不需要额外加工转接件。轴向尺寸经过精准校核，安装后不会与周边的管路、其他液压元件产生空间干涉，配合面的尺寸公差按照液压元件的精密配合等级设计，既能保证装配时的顺畅推入，也能控制配合间隙在密封件的有效补偿范围内，保证高压工况下的连接稳定性。
