汽车用带安装耳异形密封端盖结构

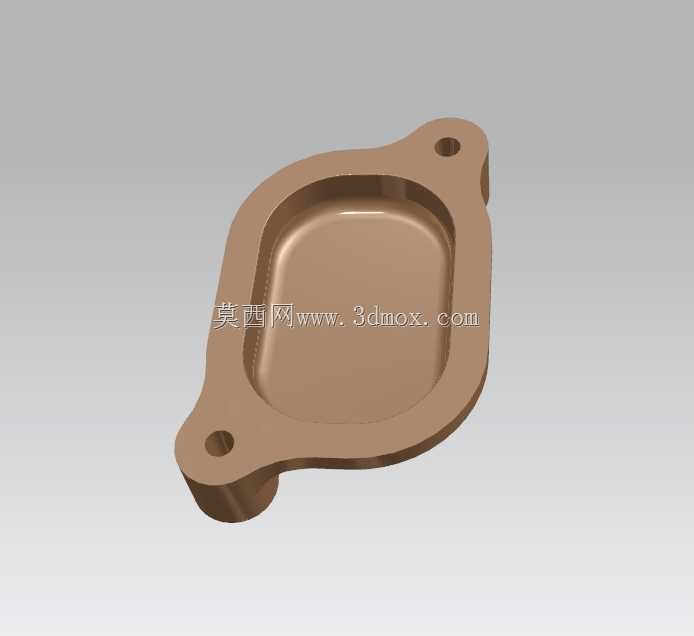

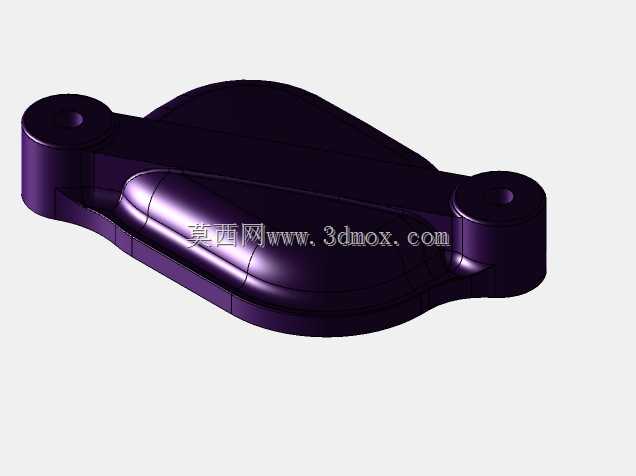

这款带双安装耳的异形腔体端盖，主要应用在汽车动力舱、底盘附属管路或小型腔体的端口密封场景，日常装车中常用来封堵齿轮箱侧腔、油气分离腔体、小型储液腔的外露开口，避免腔体内的润滑油、介质出现泄漏，同时阻挡外界泥沙、灰尘、水汽进入腔体内部，破坏内部元件的工作环境。从结构设计来看，整体采用随腔体轮廓匹配的异形沉腔结构，没有采用规则的圆形或方形轮廓，完全贴合被封堵端口的外形，沉腔深度刚好可以嵌入端口内部，形成第一道嵌合密封，外圈延伸出的法兰边压合在端口端面，配合密封垫可以实现端面的压紧密封，避免介质从贴合面渗漏。两端延伸出的安装耳上预留了同轴的安装通孔，两个孔位的中心距完全匹配腔体端口的预装螺柱位置，安装时不需要额外调整对位，直接将端盖沉腔对准端口推入，让法兰边完全贴合端口端面，再通过螺栓穿过安装耳孔锁紧即可，安装操作便捷，锁紧后法兰边受力均匀，不会出现局部压合不实的问题。设计过程中没有做多余的冗余结构，整体壁厚保持均匀，避免压铸或注塑成型时出现缩痕、变形问题，沉腔内部的圆角过渡全部采用统一的R角处理，既可以减少加工过程中的应力集中，也能避免腔体内部介质流动时出现死角残留。安装边界方面，端盖整体外轮廓完全覆盖被封堵的端口，安装耳向外延伸的长度控制在合理范围，不会和周边的管路、线束、支架产生干涉，安装完成后整体凸起高度较低，不会占用动力舱内过多的布置空间，适配紧凑布局的装车需求。实际使用中，这类端盖需要承受腔体内的一定压力波动，所以法兰边的厚度经过校核，在螺栓锁紧状态下不会出现翘曲变形，安装耳和主体连接位置做了加强过渡，避免车辆运行过程中持续振动导致安装位置出现断裂，长期使用下的密封可靠性有足够的结构保障。
