汽车传动系统用摩擦式离合器片结构设计

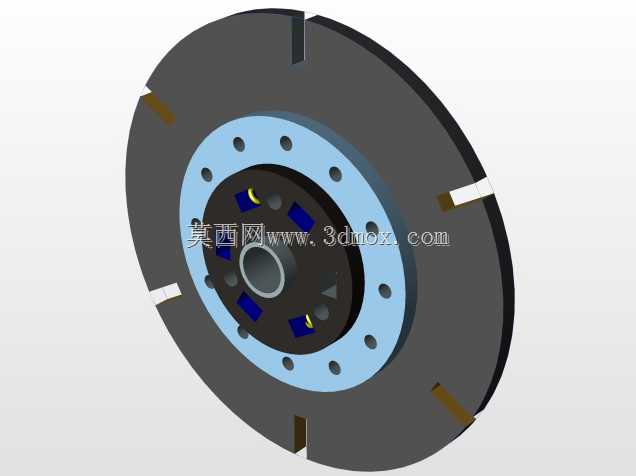

这款离合器片是手动挡车辆传动系统中承担动力切断与接合功能的核心摩擦部件，日常工况下需要在驾驶员踩下离合踏板时，快速切断发动机与变速器之间的动力传递，实现平顺换挡，在踏板抬起时逐步接合动力，保障车辆平稳起步，同时还能在传动系统承受过载冲击时，通过摩擦副的微量打滑吸收冲击载荷，避免传动链内的齿轮、轴类零件因瞬间过载出现断裂、打齿等失效问题。从结构设计来看，该部件采用分体式组合结构，最外侧的环形摩擦基体采用高摩擦系数的耐磨复合材料制作，周向均匀分布的开槽结构既可以在摩擦副接合时排出磨屑，也能在高速滑磨过程中引导空气流通带走热量，避免摩擦材料因持续高温出现烧蚀、摩擦系数骤降的问题。中间的浅蓝色连接盘采用钢制冲压成型，盘面上均匀分布的通孔一方面用于减轻整体转动惯量，降低换挡时同步器的工作负荷，另一方面也能辅助散热，同时为摩擦片提供均匀的安装支撑，避免摩擦片局部受力不均出现偏磨。中心的花键毂是动力传递的核心接口，内花键与变速器输入轴配合，周向分布的弹性缓冲结构可以吸收动力接合瞬间的扭转振动，降低传动系统的冲击噪音，让动力传递过程更柔和。在安装边界上，该离合器片的外径匹配对应车型的离合器压盘内径尺寸，安装时需要注意花键毂的轴向定位，确保摩擦片与压盘、飞轮的摩擦面完全平行，避免接合过程中出现抖动、打滑问题；中心花键的参数需要与变速器输入轴花键完全匹配，保证滑动顺畅无卡滞，同时轴向预留足够的滑动行程，确保离合分离彻底。设计过程中需要重点考量摩擦片的磨损余量，通常摩擦材料的有效厚度需要满足整车全生命周期内的磨损需求，同时要平衡摩擦系数与耐磨性能，摩擦系数过高会导致接合过程过于突兀，影响驾乘舒适性，摩擦系数过低则会出现打滑，导致动力传递效率下降、磨损加剧。周向的缓冲结构刚度需要经过匹配调校，刚度过大起不到减振效果，刚度过小则会导致动力响应滞后，无法满足急加速工况下的动力传递需求。
