马达配套弧形支撑安装座结构设计

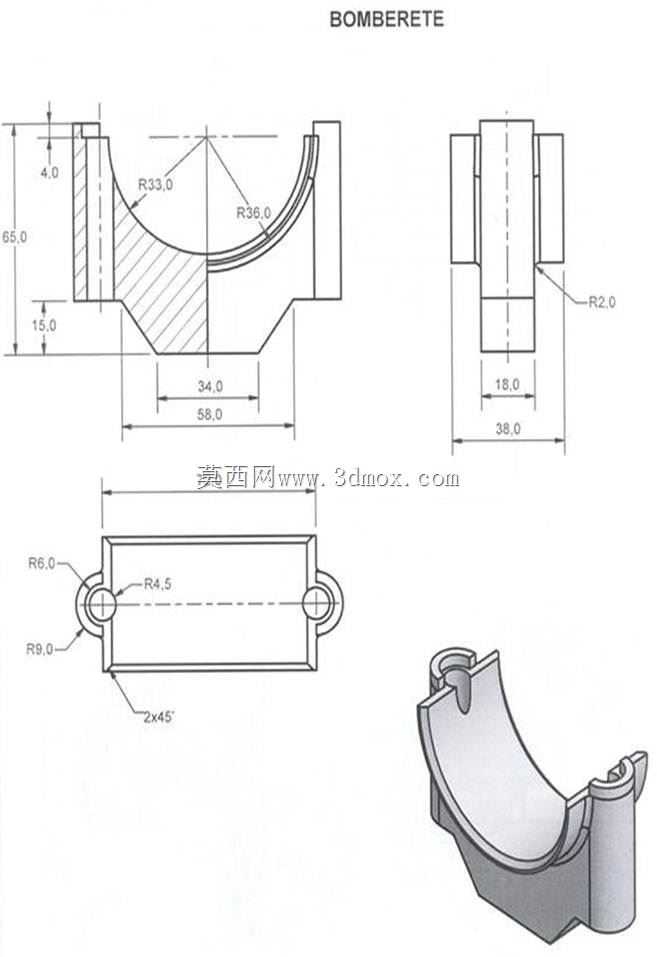

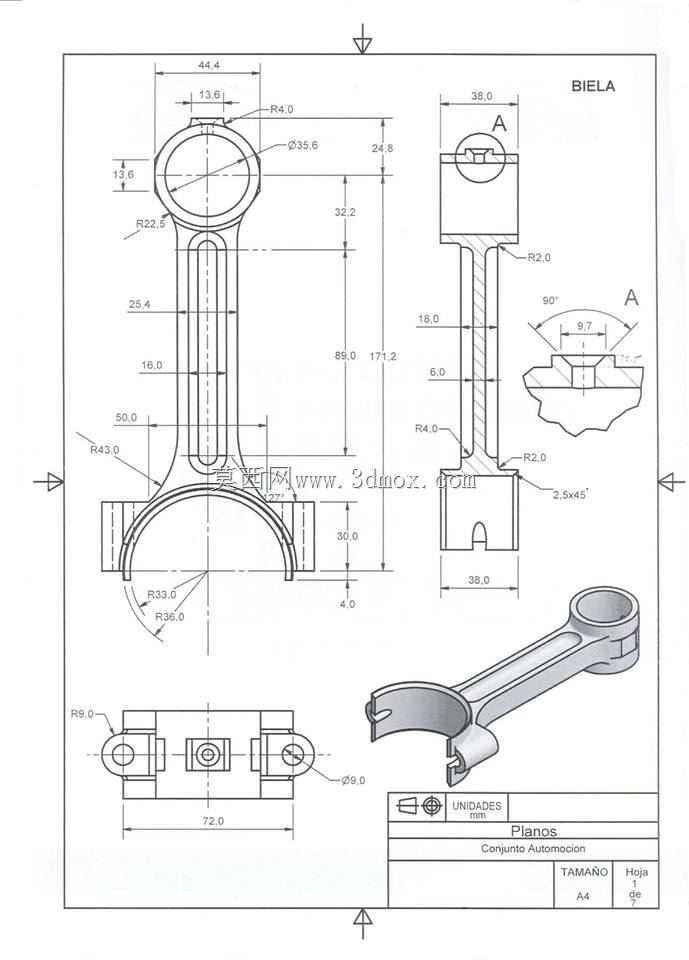

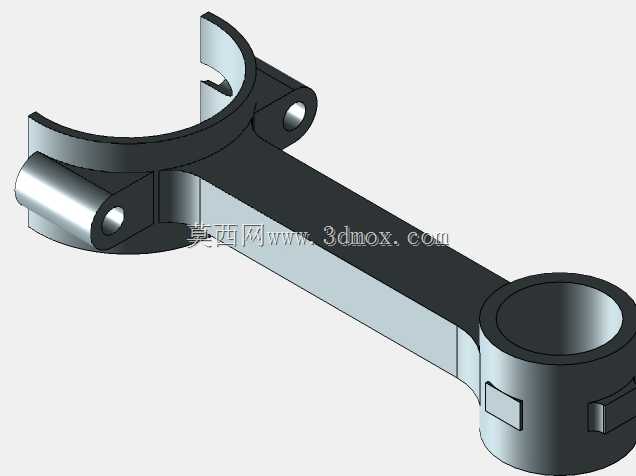

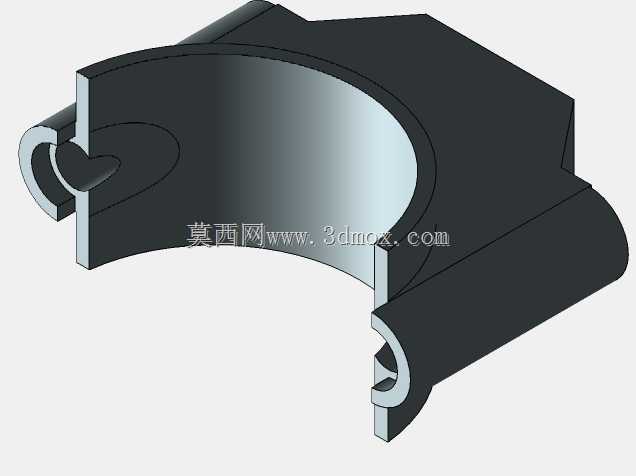

这类弧形支撑构件主要配套小型动力马达使用，常见于小型输送设备、轻工自动化生产线的动力端安装工位，作用是承托马达输出端的连接轴套，抵消传动过程中产生的径向振动力，避免动力输出端因长期受力偏移出现密封件磨损、传动同轴度超差的问题。从结构设计逻辑来看，主体采用半包围弧形承托面，弧面设置了两组不同半径的过渡曲面，分别对应马达外壳的定位台阶与外接轴套的避让空间，安装时无需额外加装调整垫片，弧面与配合件的贴合间隙可控制在0.1mm以内，能有效分散传动过程中的交变载荷。构件两侧设置了带安装孔的凸耳结构，凸耳处做了R9的圆角过渡，避免应力集中导致安装位开裂，凸耳上的安装孔可适配M6规格的固定螺栓，安装时可通过螺栓预紧力调整承托面的压紧程度，适配不同公差等级的配套马达外壳。从尺寸边界来看，构件总宽度为58mm，总高度为65mm，弧形承托面的最低点距离安装基准面高度为15mm，两侧安装凸耳的中心距为34mm，安装时需要预留的横向操作空间不小于70mm，纵向避让空间不小于40mm，不会占用过多动力舱的内部布局空间。设计时在承托面与安装底座的衔接处做了变截面过渡，既保证了整体结构刚度，又尽可能缩减了构件的整体重量，采用常规压铸或者铣削工艺即可完成加工，不需要定制特殊刀具。构件的端部设置了R2的倒角，避免安装时刮伤操作人员或者配套的线缆护套，底部的2×45°倒角可在安装时快速对准安装基准面，降低装配对位的难度。这类构件在实际使用中不需要做额外的表面处理，常规发黑或者喷塑即可满足车间内的防腐蚀要求，适配转速在3000rpm以下的小型动力马达，能有效提升动力端的运行稳定性，减少日常维护的频次。
