铰接式安装支座机械结构设计

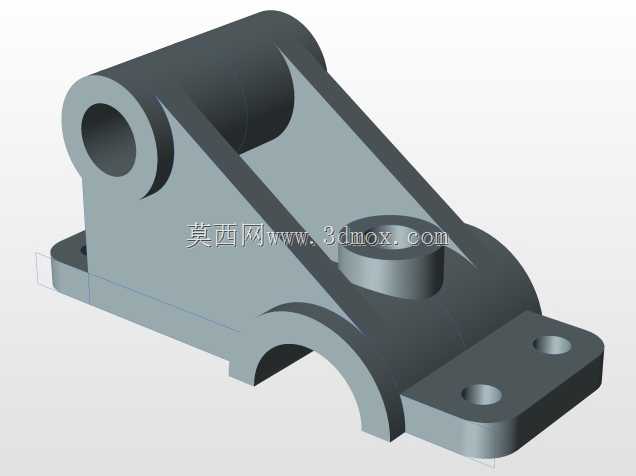

在各类工业设备的机架连接、传动部件支撑场景中，这类铰接式安装支座是承担载荷传递、相对运动限位的核心基础零件，常见于输送设备张紧机构、工程机械连杆组、自动化生产线摆臂组件的连接节点处。从结构设计逻辑来看，该零件采用一体化铸造成型后做机加工精加工的工艺路线，主体斜向支撑筋将上端铰接耳与下端安装底板连为整体，筋板做了大圆弧过渡处理，避免应力集中在转角位置引发疲劳断裂，能同时承受径向铰接载荷与底板安装面的倾覆力矩。上端的同轴铰接孔用于穿装销轴，和配套的摆动连杆形成转动副，孔位预留了轴承安装的公差余量，可适配滑动轴承或滚针轴承的压装需求，孔端面做了锪平处理，保证轴承安装时的端面贴合度。中部的凸台定位孔用于安装限位顶杆或定位销，可限制铰接件的摆动行程，避免运动超程造成机构碰撞。下端的分体式安装底板设置了两个沉头安装孔，孔位间距按照通用型材的安装孔距设计，可直接通过内六角螺栓固定在型材机架或焊接钢结构基座上，底板与筋板衔接处的半圆弧让位结构，既可以避开基座上的焊缝凸起，也能减少加工面的面积，降低机加工成本。设计过程中需要重点校核铰接孔与安装底板的平行度公差，若平行度超差会导致销轴安装后出现卡滞，加快铰接副的磨损速度；同时要核算斜向筋板的截面抗弯模量，在额定载荷下的最大变形量需控制在0.02mm以内，保证支撑刚度满足设备长期运行的要求。安装边界方面，零件整体外轮廓无突出的尖锐棱角，安装时需保证底板与基座贴合面的平面度不低于IT7级，铰接孔的同轴度公差控制在0.01mm以内，销轴装配后涂抹润滑脂可有效降低转动摩擦阻力，延长零件使用寿命。这类支座的结构设计兼顾了载荷承载能力与安装便捷性，不需要额外做焊接拼接，减少了装配工序的累计误差，适合在中低速摆动的机械连接节点中批量应用。
