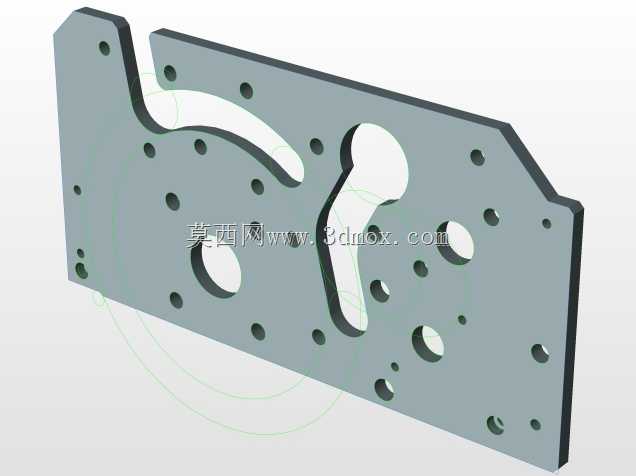

异形多孔安装定位钣金支撑板结构

这类异形多孔钣金支撑板，多应用在自动化产线的工位定位模组、小型专用设备的内部承载框架中，作为核心的基准安装载体使用，承担着上层功能组件的定位固定、运动轨迹限位以及整体结构刚度补强的作用。从结构设计逻辑来看，板件上的多组通孔按照不同功能做了分区排布：边缘区域的等径小孔为安装固定孔，孔径公差严格按照装配螺栓的间隙配合要求设定，孔位排布匹配对应安装基座的螺孔位置，保证装配时无需额外扩孔调整即可完成对位；板身中部的异形镂空槽并非减重设计，而是为配套的摆动连杆、滑动拨叉类运动件预留的运动避让空间，槽体轮廓完全按照运动构件的极限运动轨迹包络生成，既避免运动过程中出现结构干涉，又能通过槽边的精加工面作为辅助定位基准，限制运动件的横向窜动余量。板件的外形轮廓并非规则矩形，侧边的切角、凸台结构都是适配设备内部的安装空间边界设计，安装时可通过侧边的异形轮廓与基座的卡槽配合完成初定位，降低装配时的对位难度，减少螺栓锁紧过程中的板件移位问题。板件的厚度选取兼顾了承载能力与整体重量控制，在满足上层组件安装后的静刚度要求、长期运行不产生形变的前提下，尽可能压缩板厚尺寸，减少整体结构的占用空间。设计过程中需要重点核对各孔位的位置度公差，尤其是与运动件配合的镂空槽轮廓精度，若孔位偏差超过允许范围，会直接导致运动件卡滞、定位精度失效；同时板件的边缘做了倒角去毛刺处理，避免装配过程中划伤操作人员或配套线缆。这类板件通常采用钣金冲压后再做数控精加工的工艺成型，安装时需按照对角线顺序逐步锁紧固定螺栓，避免单侧受力导致板件翘曲，影响后续组件的安装精度。
