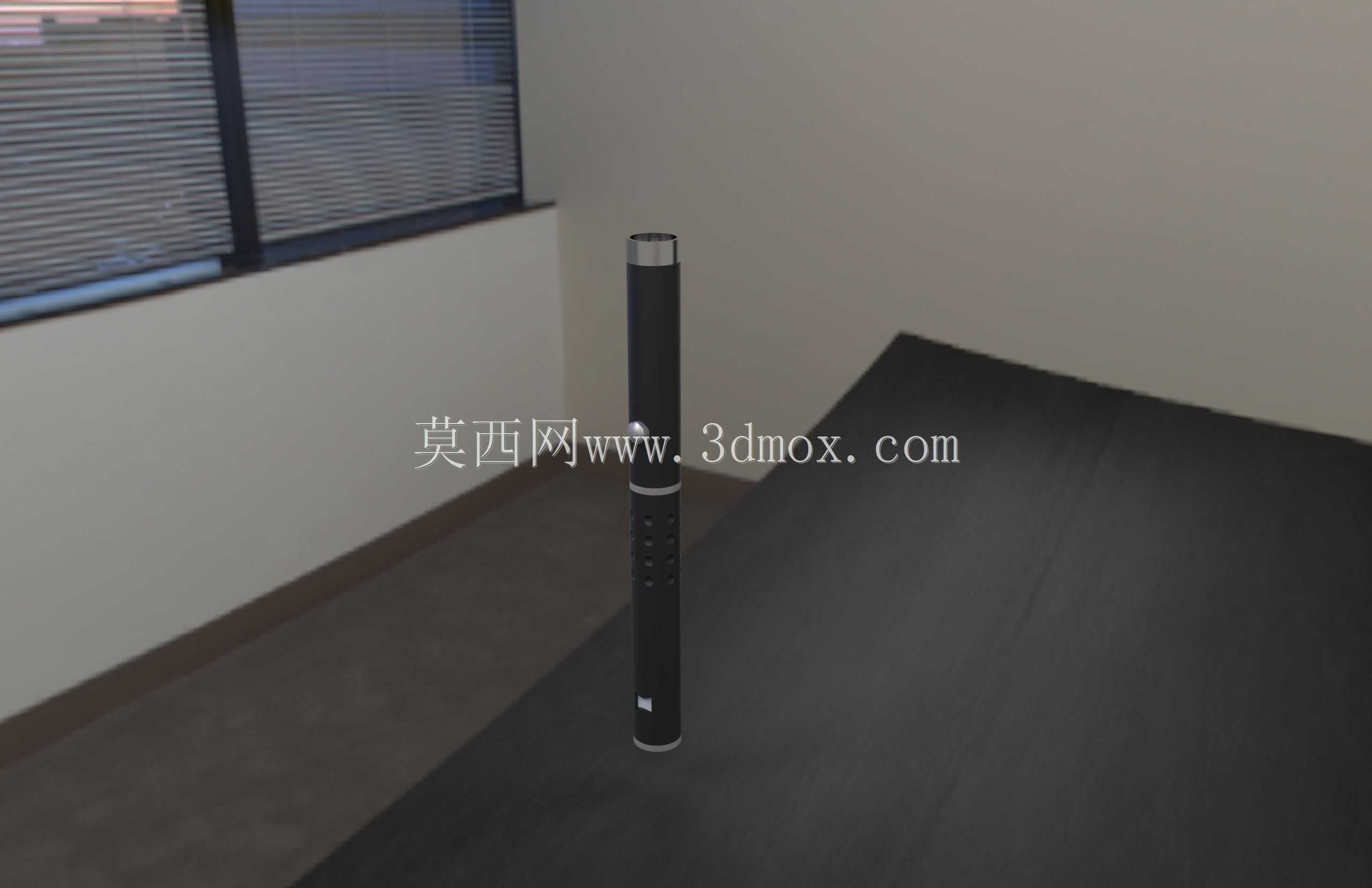

手持笔式激光指示定位笔结构设计

这款笔式激光指示装置的结构设计，首先围绕手持操作的人机工程边界展开，整体采用细长圆柱构型，外径控制在15mm区间，总长度控制在160mm范围内，刚好适配成年用户单手握持的尺寸需求，握持段设置有细密的环形防滑纹理，避免长时间持握出现打滑偏移，笔身主体采用分段式装配结构，分为激光发射头段、主控电路仓段、电池仓段与尾盖段四个部分，各段之间采用细牙螺纹连接，配合端面密封圈实现基础的防尘防泼溅能力，满足日常办公、工业现场巡检等多场景的使用需求。从实际应用场景来看，这类激光指示装置既可以用于会议演示时的投影内容指示，也可用于工业现场设备点检时的远距离点位标注，还能适配教学场景下的板书、大屏内容指向，相比传统的指示杆，它的指向距离更远，无需用户靠近被指示区域就能完成点位标注，在大型设备装配现场、大尺寸投影会议室、阶梯教室等场景下，能够大幅降低指示操作的移动成本。在功能特性的设计上，发射头段内置聚焦透镜组与激光二极管，通过透镜的焦距调校将出射光斑控制在10米距离下直径不超过15mm，避免光斑过大导致指示点位模糊，电路仓段集成了恒流驱动电路与轻触式按键开关，按键设置在握持段的拇指自然贴合位置，按键行程控制在1.2mm，按压力度设置在1.5N，既避免误触也能保证按压反馈清晰，电池仓兼容单节7号干电池与同尺寸充电锂电池，尾盖集成了可拆卸的挂绳孔，方便用户将装置挂在工牌挂绳或者笔袋上避免遗失。设计过程中重点考量了装配的工艺性，所有结构件的壁厚均控制在1.2mm以上，避免注塑成型时出现缩痕、缺料等缺陷，笔身外表面采用哑光磨砂处理，既提升握持摩擦力也能避免光滑表面残留指纹影响外观，发射头位置设置有内凹的防护台阶，避免透镜直接接触桌面等硬物造成刮花，内部电路仓设置有定位筋条，保证电路板装配后不会出现径向晃动，电池仓内设置有弹簧触点结构，保证电池在晃动场景下也能稳定接触供电，不会因为现场振动出现断电断光的问题。同时在结构的安装边界上，各段螺纹的同轴度公差控制在0.05mm以内，保证装配后整体笔身的直线度，不会出现段差错位影响握持手感，所有外露的边角都做了R0.3mm的圆角处理，避免锐边划伤用户手部，整体结构没有多余的外凸部件，能够顺畅放入普通笔袋、工作服口袋中携带，不会勾扯衣物面料。
