双铰接式机械连接支撑臂结构

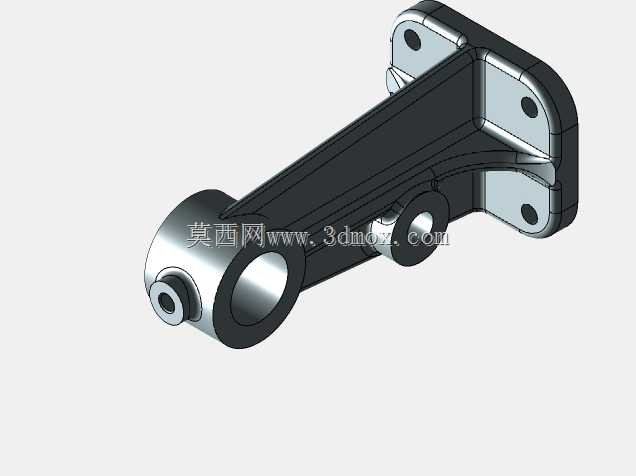

这类带双铰接孔的支撑连接臂，在轻工输送线、工装夹具定位机构、小型专用设备的动作执行端都有广泛应用，核心作用是在两个存在相对摆动需求的部件之间传递动力、维持运动轨迹精度，同时承担对应方向的载荷，避免运动部件出现径向窜动。从结构设计来看，主体采用变截面斜向臂身，靠近大铰接孔的位置做了局部加厚，臂身两侧设置加强筋过渡，既能够降低整体自重，又可以保证在承受交变拉压载荷时不会出现应力集中导致的变形，大端的铰接孔内嵌衬套安装位，能够适配耐磨铜套或者滚针轴承，减少铰接转动时的磨损，延长部件的维护周期。安装端采用方形法兰面设计，四个安装孔呈对称分布，安装时可以通过螺栓直接固定在设备的基座或者滑台端面，法兰面与臂身的过渡位置做了圆弧卸荷处理，避免长期受载时在转角位置产生疲劳裂纹。中间位置附带的小铰接轴位，主要用于连接缓冲部件或者辅助连杆，在主臂摆动过程中提供阻尼或者行程限位，避免运动到极限位置时出现刚性碰撞。设计过程中首先要确定两端铰接点的中心距，这个尺寸直接决定了执行端的运动行程范围，需要匹配对应设备的动作空间要求，避免安装后出现运动干涉；其次要核算安装法兰的端面到铰接孔中心的垂直距离，这个尺寸属于安装边界的核心参数，决定了部件安装后臂身与基座之间的预留间隙，要保证摆动全程臂身不会与基座上的其他管线、紧固件发生刮擦。铰接孔的内径公差需要按照基孔制配合要求设计，与配套的销轴或者轴承外圈采用过渡配合，保证转动顺畅的同时不会出现旷量，四个安装孔的位置度公差要控制在合理范围，避免安装时出现螺栓强行对位导致的装配应力，长期运行下出现臂身偏移。臂身的厚度设计需要结合实际载荷计算，在满足强度要求的前提下尽可能减少材料用量，降低运动部件的惯量，让驱动端的负载更小，动作响应更灵敏。这类零件在实际选型替换时，除了核对安装孔位尺寸、铰接中心距之外，还要确认臂身的最大摆角范围是否适配设备的动作需求，避免安装后出现行程不足或者过位的问题。
