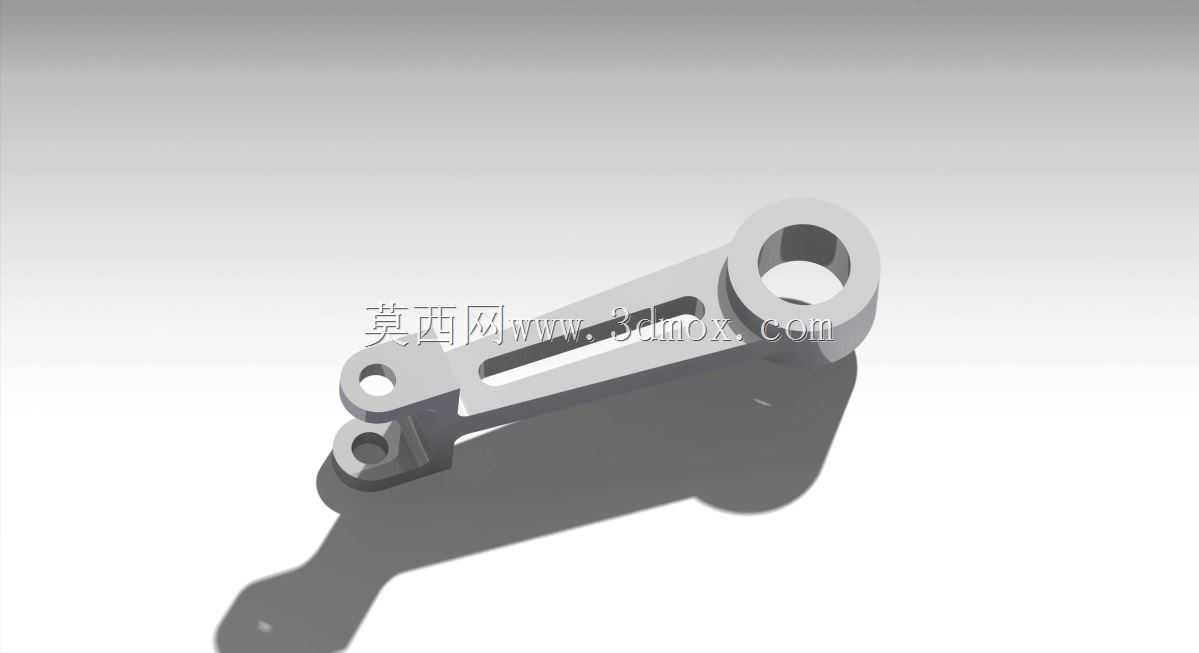

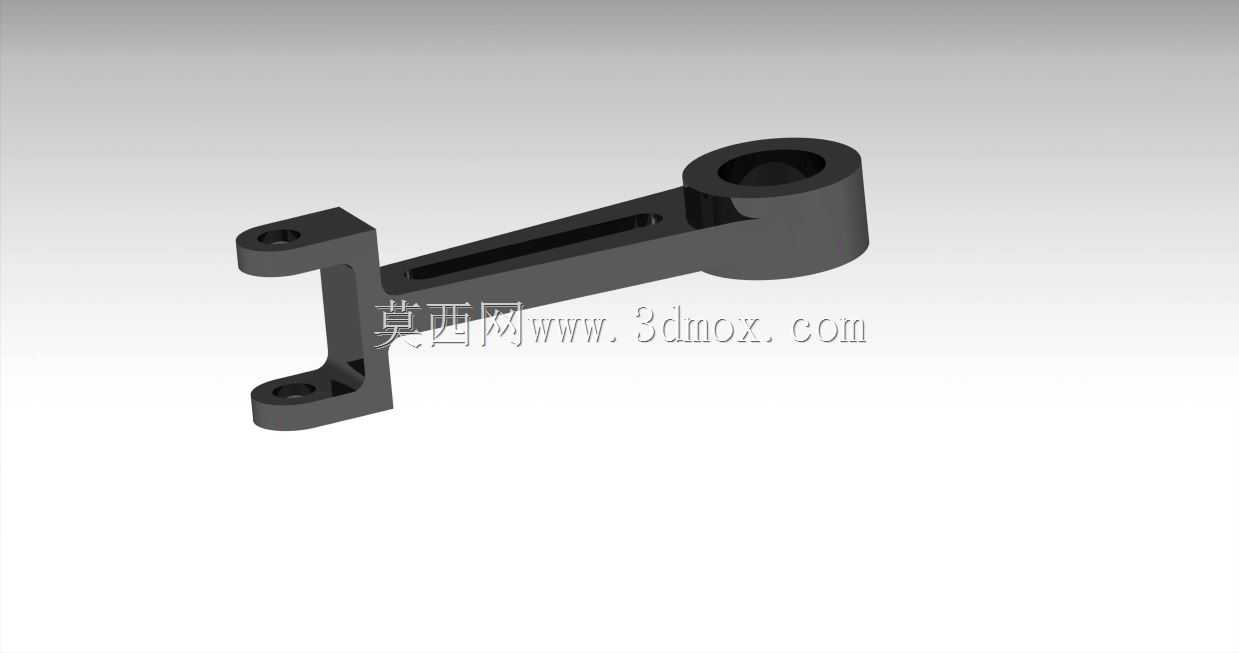

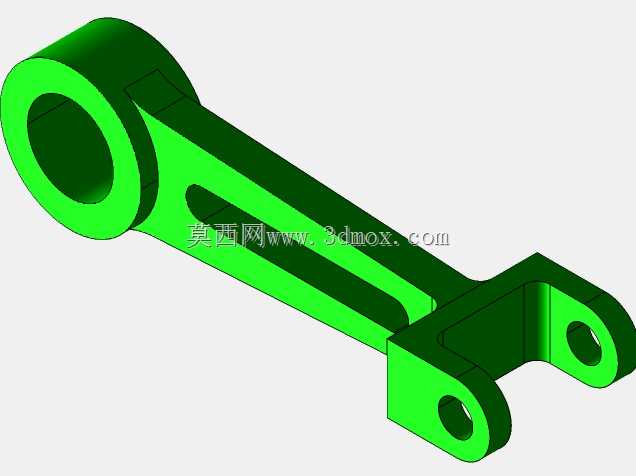

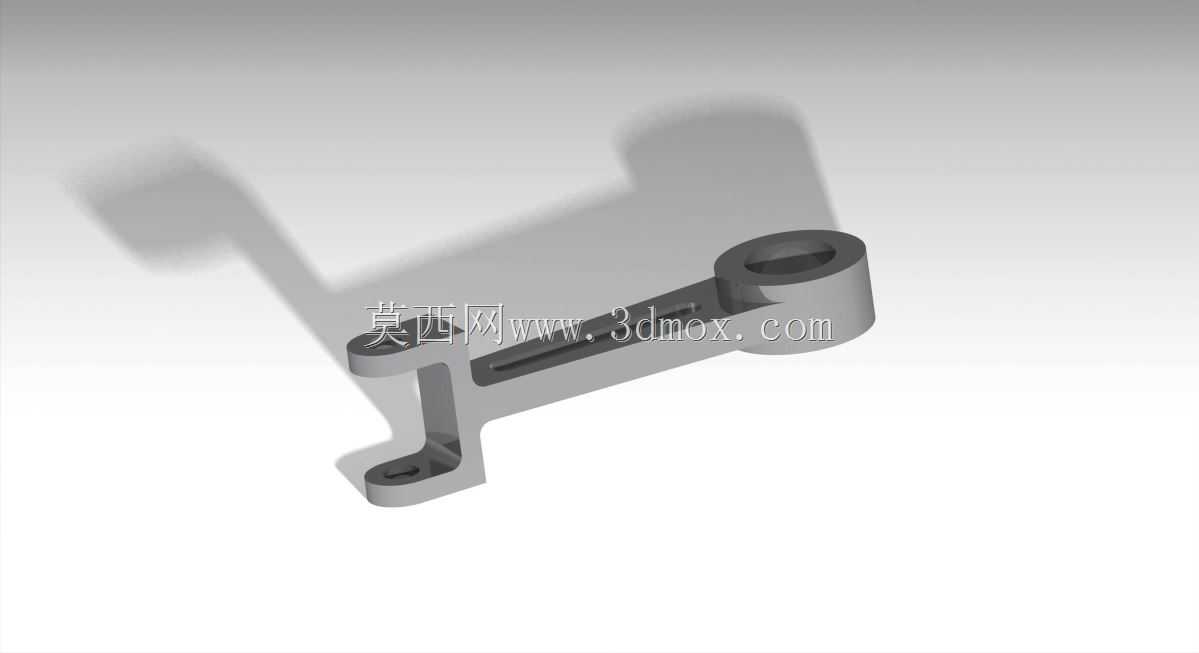

汽车传动系统离合器操纵杠杆结构

这款离合器操纵杠杆主要应用于手动挡车辆传动系统的离合操纵回路中，安装在离合器分离拨叉与操纵拉索或液压分泵之间，承担力的传递与换向作用，是离合操纵机构里的核心传力构件。日常工况下，驾驶员踩下离合踏板产生的作用力，经过拉索或者液压管路传递到该杠杆输入端，通过杠杆的力臂比放大作用力后，输出端推动分离拨叉动作，实现离合器分离轴承的轴向移动，最终完成发动机与变速箱之间的动力切断与接合，保障换挡过程平顺无冲击。从结构设计来看，该杠杆采用一体式铸钢成型后机加工的工艺路线，整体为异形悬臂杠杆结构，两端分别设置铰接安装孔与拨叉接触工作面，中间段设计有长条形减重槽，在保证结构刚性的前提下尽可能降低自身重量，减少操纵过程的惯性阻力。两个铰接孔的同轴度公差控制在0.02mm以内，孔内预留了衬套安装余量，可根据实际装配需求选配铜基衬套或者滚针轴承，降低铰接位置的转动磨损，延长构件使用寿命。安装边界方面，输入端铰接孔中心到输出端接触工作面的力臂比经过精准匹配，适配多数乘用车辆的离合操纵行程参数，安装时需保证杠杆摆动平面与分离拨叉的运动平面完全重合，避免出现侧向附加力矩导致卡滞。杠杆的非工作面做了喷丸处理提升表面抗疲劳强度，工作面则经过高频淬火处理，硬度达到HRC45-50，可承受长期反复的接触冲击载荷。在设计过程中，还通过有限元分析对杠杆的应力集中位置做了圆角过渡优化，在铰接孔与杆身连接位置设置了加强筋，避免大载荷下出现杆身变形或者断裂问题。实际装配时，该杠杆的摆动行程预留了3mm的冗余量，可适配摩擦片正常磨损后的间隙补偿需求，减少后期维护调整的频次。
