三向通腔旋转孔壳体结构件

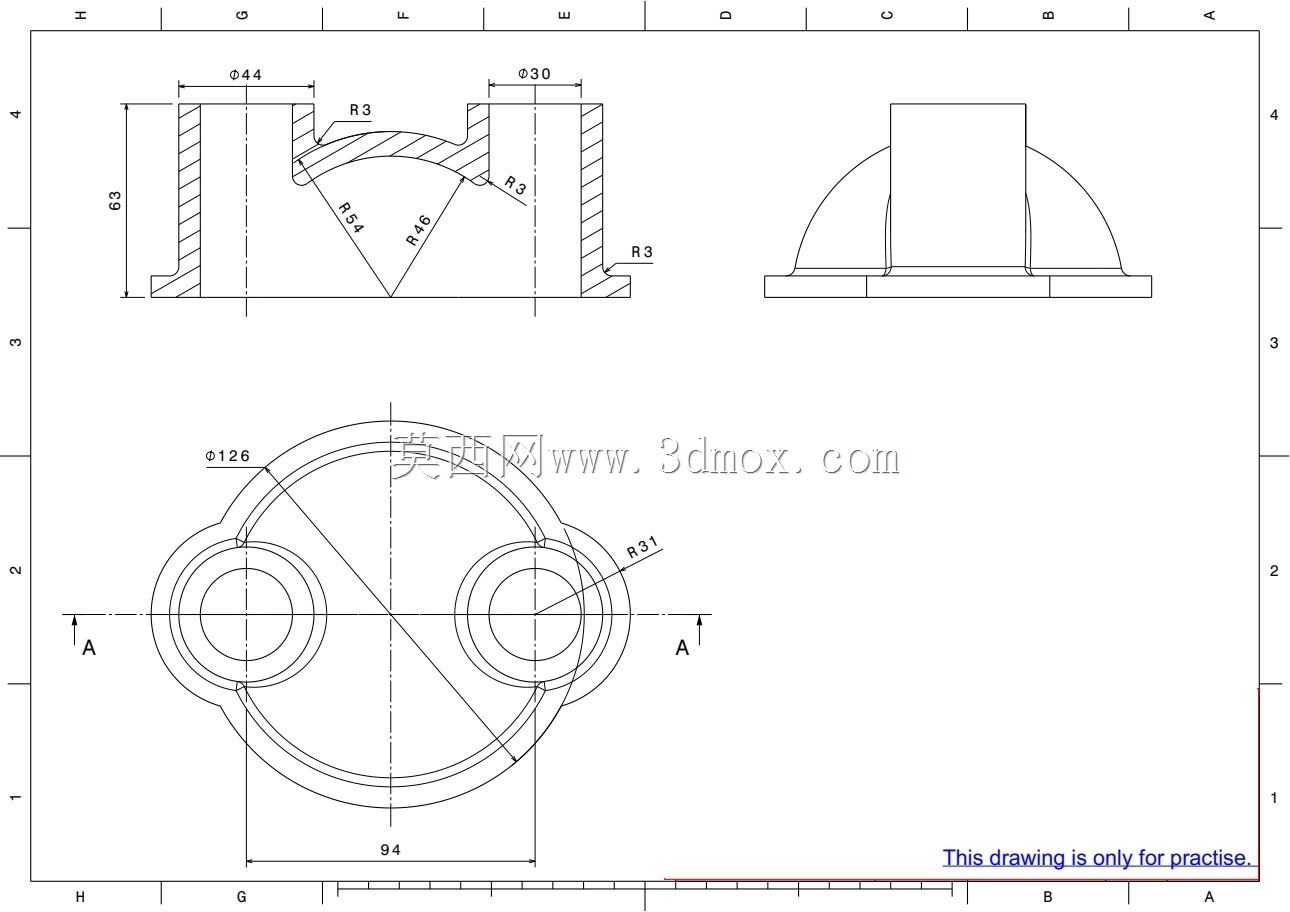

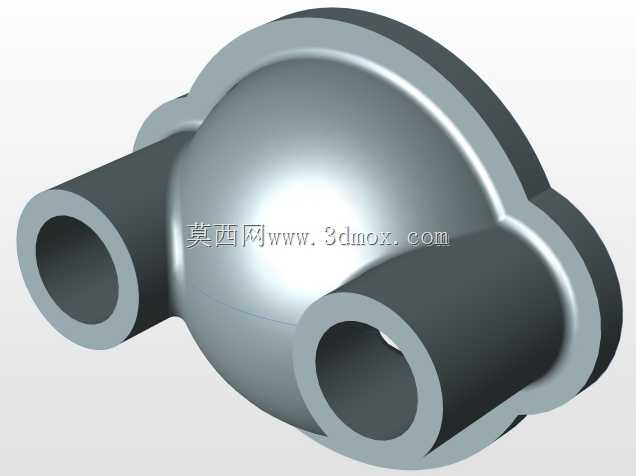

该结构件属于流体管路系统中的核心转接部件，主要应用在中低压流体输送回路中，承担三路不同方向管路的汇流、分流以及流向切换的转接功能，常见于小型液压站回路、气动控制管线、低压给排水支路以及化工实验装置的管路排布场景中。从结构设计逻辑来看，主体采用球形回转腔体作为核心容腔，相比直角转接的三通结构，球形内腔能够大幅降低流体流经时的局部阻力，减少介质在转角处的涡流损耗，同时可以均衡三个接口处的介质压力，避免直角结构带来的应力集中问题，提升腔体整体的耐压能力。三个外接接口采用等径圆筒式结构，接口端面预留了标准的管路安装配合边界，接口外壁的厚度经过等强度校核，在满足耐压要求的前提下尽可能缩减壁厚，控制零件整体重量，接口与主体球形腔体的衔接位置做了圆弧过渡处理，既消除了加工过程中易出现的应力集中缺口，也避免了流体在衔接位置形成滞留死角，减少介质残留堆积的可能。设计过程中采用旋转特征作为主体建模的核心逻辑，先通过草绘绘制包含腔体壁厚、接口长度、圆角过渡参数的回转截面，绕中心轴线旋转生成主体基础结构后，再对侧向两个接口的位置进行角度定位，保证三个接口的轴线处于同一平面且夹角符合管路排布的空间要求，腔体内部的通孔采用同轴切除特征生成，保证每个接口的内孔直径一致，避免通径变化带来的流体流速突变。从安装适配性来看，三个接口的外圆尺寸匹配常规管路的连接公差要求，安装时可根据实际场景选择焊接、卡套连接或者法兰转接的方式，零件整体的外轮廓没有突出的尖锐结构，在紧凑的设备舱内排布时不会与周边管线、结构件发生干涉，球形主体的外表面可根据使用场景做防腐镀层或者氧化处理，适配不同介质的腐蚀防护要求。在实际工况使用中，该结构件的球形腔体能够缓冲管路内的流体压力脉动，降低管路系统的振动传递，相比传统铸造三通，该结构的壁厚均匀性更好，在承压状态下的应力分布更均衡，不容易出现局部开裂的问题，同时回转结构的加工工艺性更优，无论是采用数控车削配合铣削加工，还是采用模具铸造成型，都能快速实现批量生产，有效控制零件的加工成本。
