双层带梯户外儿童游乐木屋结构

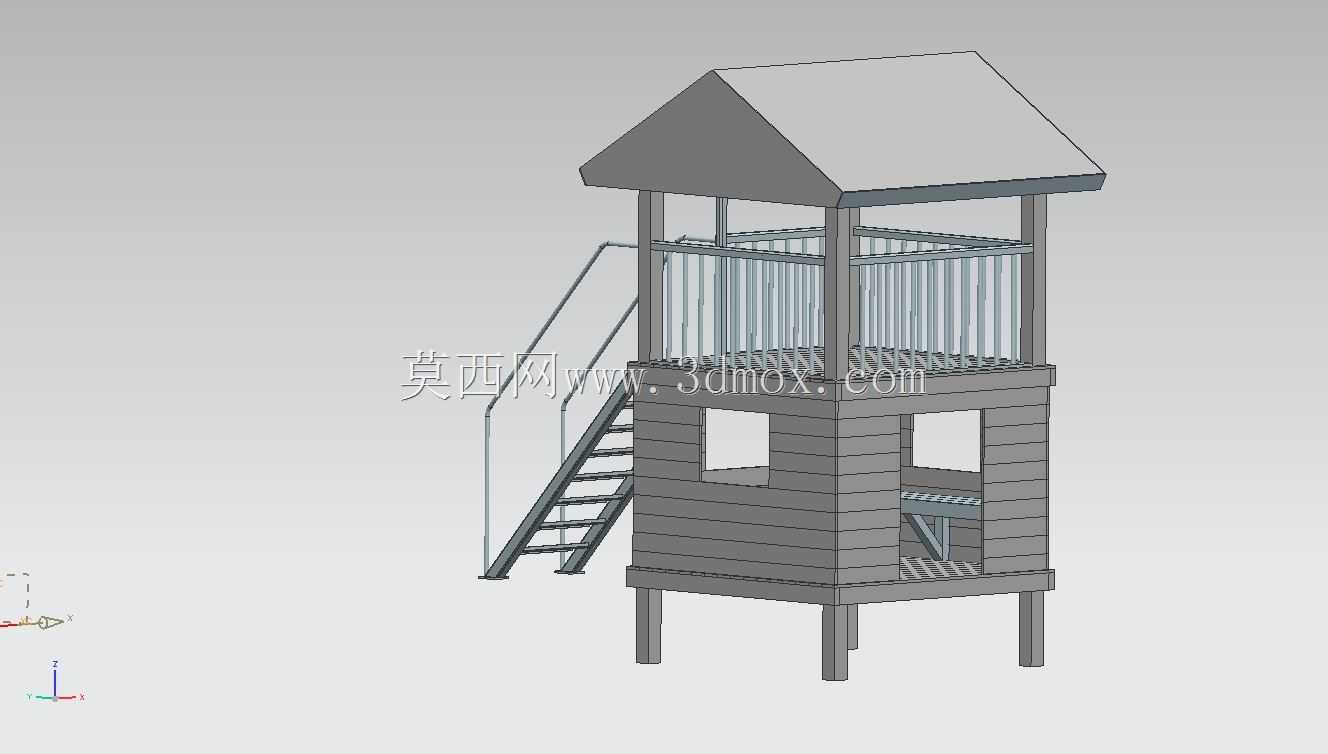

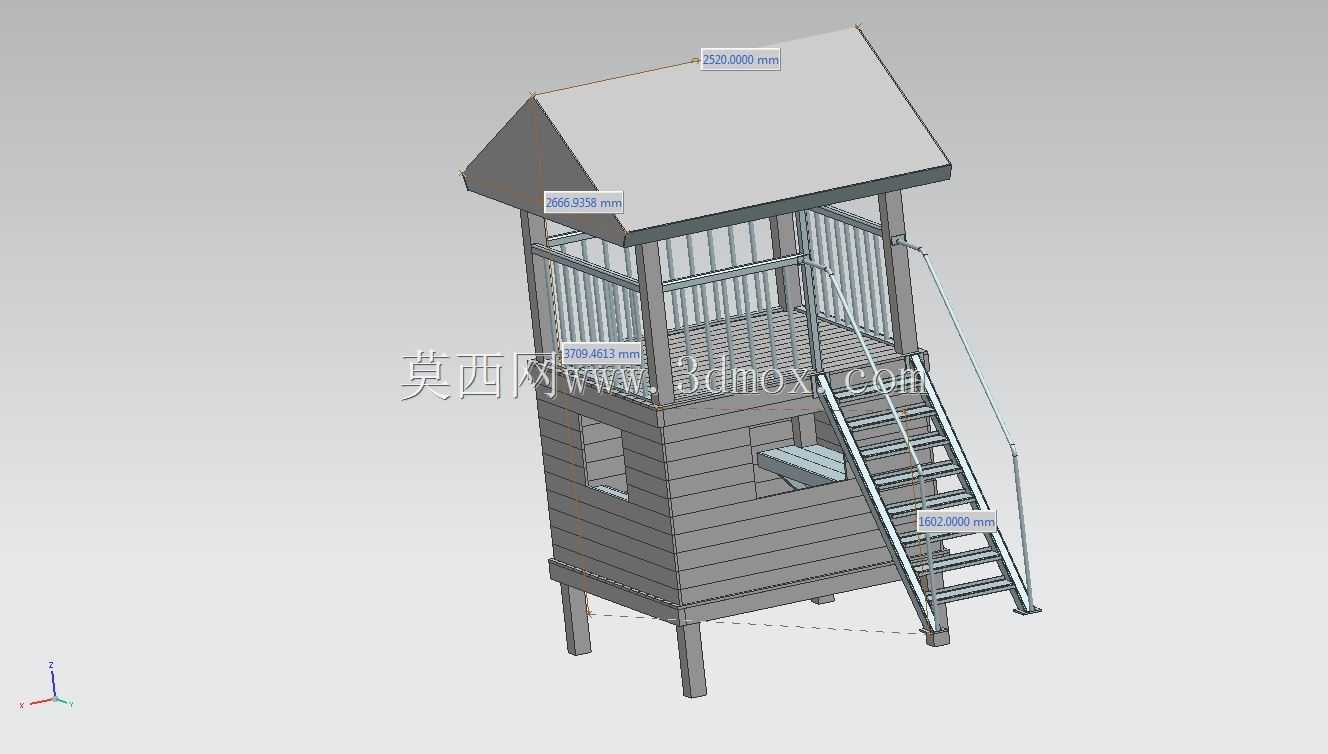

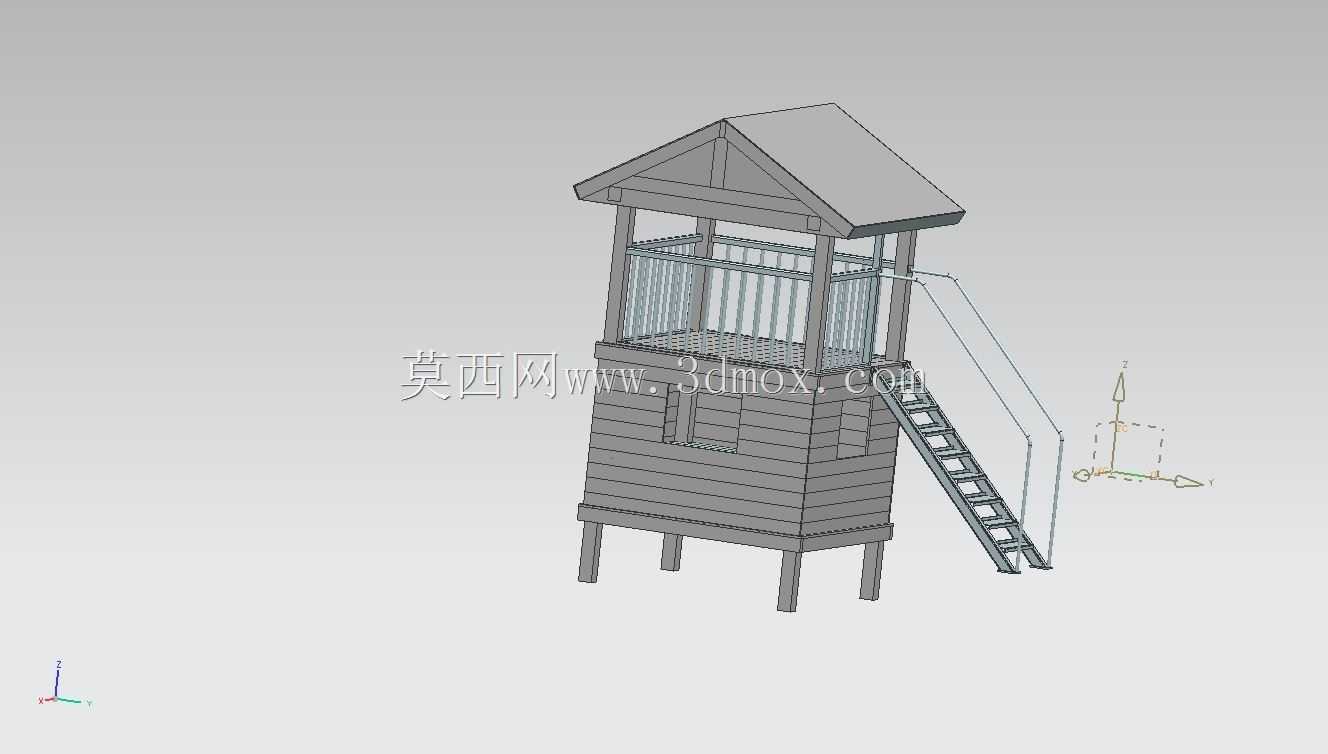

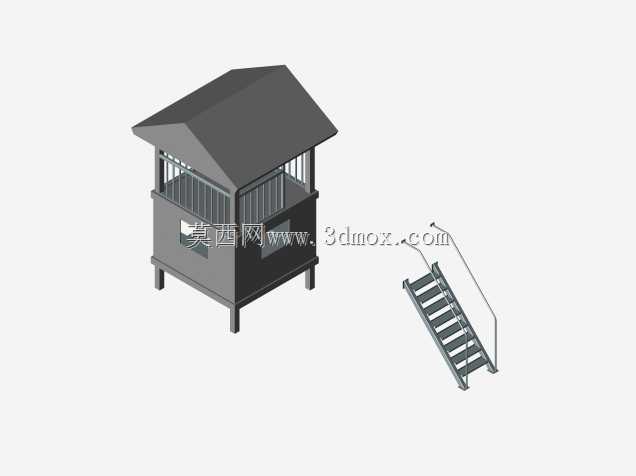

这款双层架空式儿童木屋，主要应用于社区公共游乐区、幼儿园户外活动场、亲子营地以及私家庭院的儿童游乐场景，作为低龄儿童户外攀爬、休憩、角色扮演的小型游艺载体，整体采用仿原木叠层的外观设计，兼顾视觉亲和力与结构稳固性。从结构设计逻辑来看，整体采用下层架空支撑、上层活动平台的分层布局，底部通过四根等规格的方形支撑柱承接整体荷载，支撑柱底部预留安装固定孔位，可适配混凝土地面、硬化铺装地面的膨胀螺栓固定需求，安装时需保证支撑柱垂直度偏差不超过千分之三，避免上层平台出现倾斜隐患。下层区域采用半围合的叠板墙体结构，预留两个对称的通行开口，内部设置横向格栅踏板，既可以作为儿童钻爬的私密游戏空间，也能通过格栅间隙保证视线通透，方便陪护人员随时观察内部儿童活动状态，避免视觉盲区带来的安全风险。上层活动平台四周设置全高度竖向护栏，护栏杆件间距严格控制在儿童头部无法穿过的安全范围内，护栏顶部设置压顶横梁强化整体刚度，平台一侧搭配倾斜式金属爬梯，爬梯两侧设置连续扶手，踏步采用防滑镂空结构，避免雨天积水打滑，爬梯与上层平台的连接位置采用嵌入式搭接加螺栓固定的方式，消除连接部位的突出尖角，所有结构外露棱边均做圆角倒钝处理，避免儿童磕碰受伤。顶部采用四坡水坡屋顶设计，屋面挑檐超出上层平台护栏一定距离，可在小雨天气为平台区域提供临时遮雨空间，屋面坡度按照常规户外排水需求设置，可快速排走屋面雨水，减少积水渗漏的可能。建模过程中对各连接节点做了完整的装配约束还原，支撑柱与叠层墙体、平台框架与护栏、爬梯与主体结构的连接位置均保留了实际安装的配合间隙，可直接用于结构受力校核、安装工艺模拟以及后续的加工出图参考，整体外轮廓尺寸适配常规小型户外游乐区的空间布置要求，安装时需在周边预留不小于1.2米的安全通行缓冲空间，避免儿童上下爬梯时与周边障碍物发生碰撞。
