NX编程CAM模块附加文档执行用板件结构

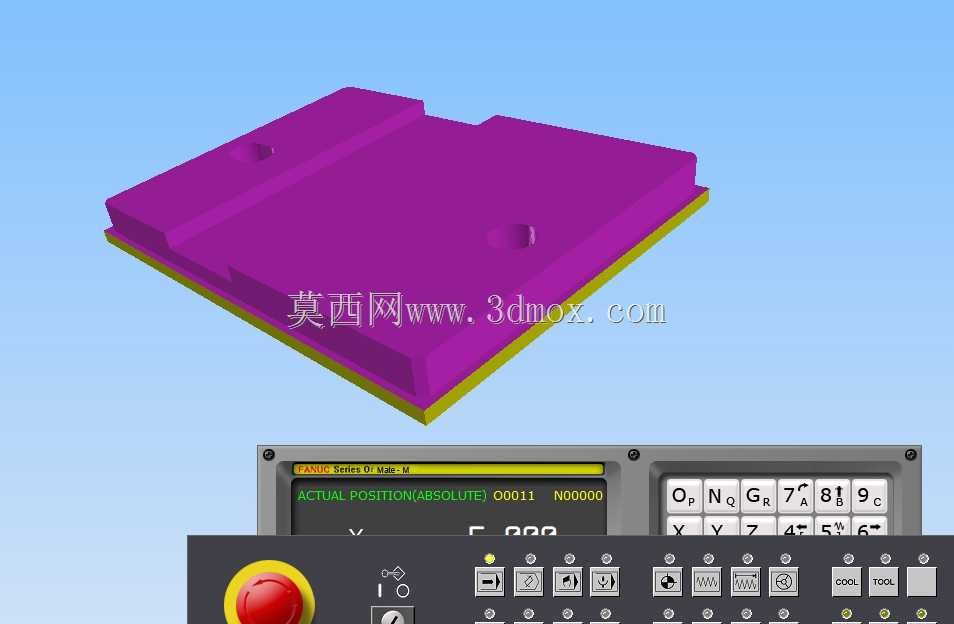

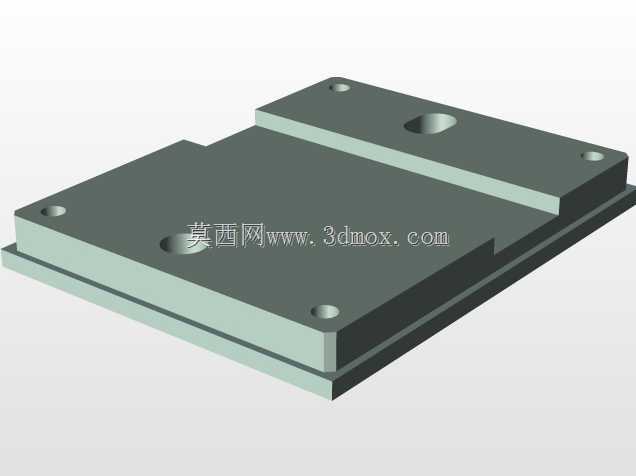

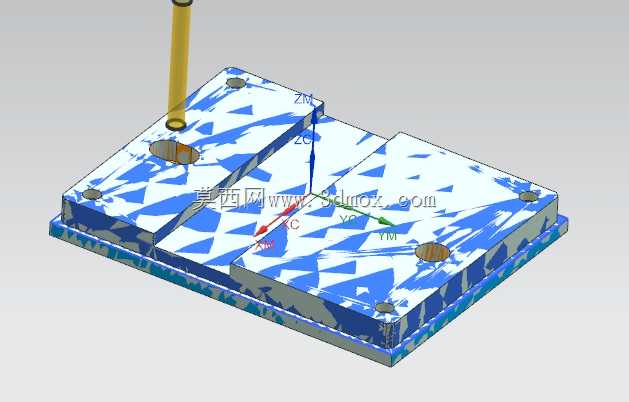

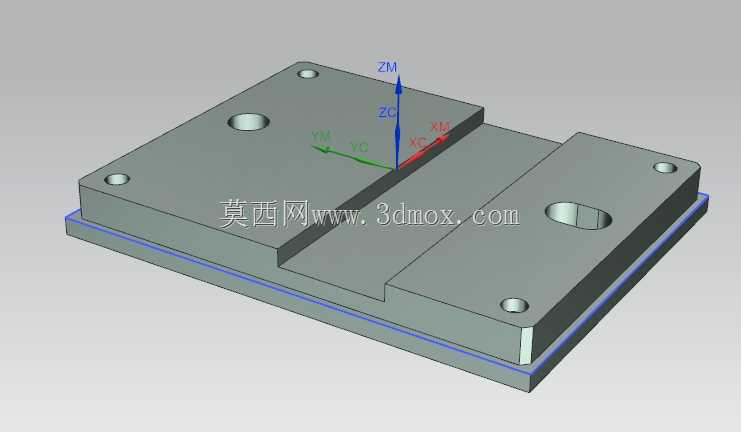

在数控加工编程的实际落地环节，很多一线编程人员都会遇到NX10.0版本下g代码执行时需要同步调用cam模块附加文档的场景，这块配套的板件结构正是为了适配这类编程验证、加工工位定位需求设计的。从实际应用场景来看，这类板件多用于小型立式加工中心的工位装夹定位，也可作为编程教学环节中验证后处理输出逻辑、附加文档调用规则的实训载体，在精密零件加工的前置编程验证环节，能有效减少上机试切的材料损耗与调试时间。板体整体采用阶梯式层叠结构设计，主体承载面为平整矩形结构，边缘做了切角避让处理，避免安装时与机床工作台的T型槽压块、相邻工装产生干涉，板体上预留的两处凹坑定位位，可直接嵌入小型待加工零件的定位凸台，无需额外制作专用夹具，适配多品种小批量零件的快速装夹需求。设计过程中优先考虑了加工基准的统一性，板体底面为全平面精加工基准，与工作台面贴合后平面度控制在0.02mm以内，上层阶梯结构的高度差经过精确核算，既保证了装夹时的压紧空间，又不会因为台阶过高导致刀具伸出长度过长引发振刀。板体边缘的黄色标识层为耐磨涂层区域，对应日常装夹时压板的频繁接触位置，能减少反复装夹造成的基准面磨损，延长工装的使用寿命。从安装边界来看，板体的长宽尺寸适配常规400规格加工中心的工作台行程，安装时无需调整工作台的极限行程位置，四角预留的沉头孔可直接通过T型螺栓固定在工作台上，沉头深度经过核算，螺栓锁紧后头部完全低于板体上表面，不会在加工过程中与刀具发生碰撞。在编程验证环节使用该板件时，可直接在板体表面进行试切走刀，同步验证cam模块中附加的刀具补偿文档、切削参数调用文档是否能随g代码正常执行，避免正式加工时因为文档调用异常出现撞刀、过切问题。板体上的两处定位凹坑位置经过坐标校准，与机床工件坐标系原点的相对位置固定，编程时可直接调用预设坐标，减少对刀耗时。整体结构没有多余的复杂特征，加工难度低，普通铣床即可完成自制，成本可控，同时兼顾了实训教学与实际生产的双重使用需求，在中小型机加工车间的日常编程调试、小零件装夹场景中具备很强的实用性。
