常规多插孔位电源接插组件结构设计

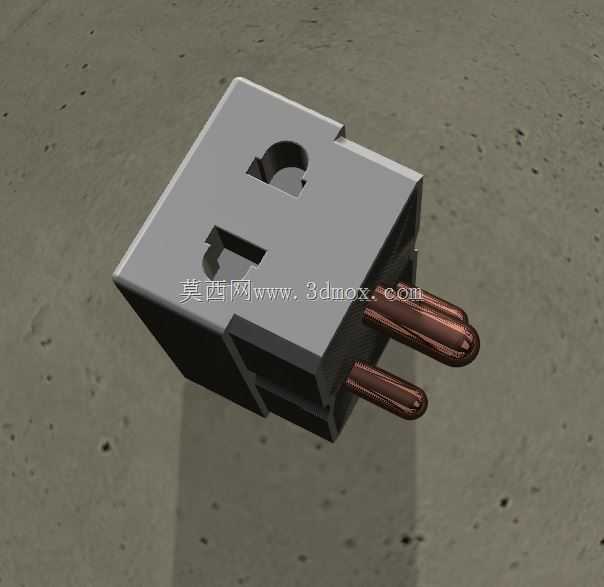

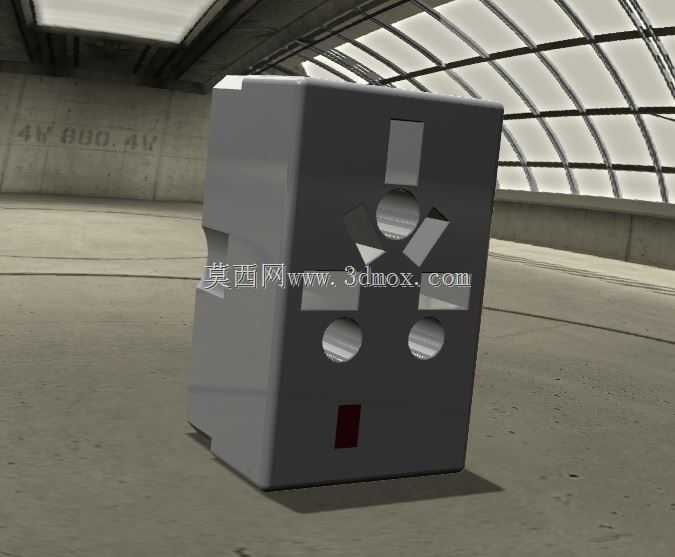

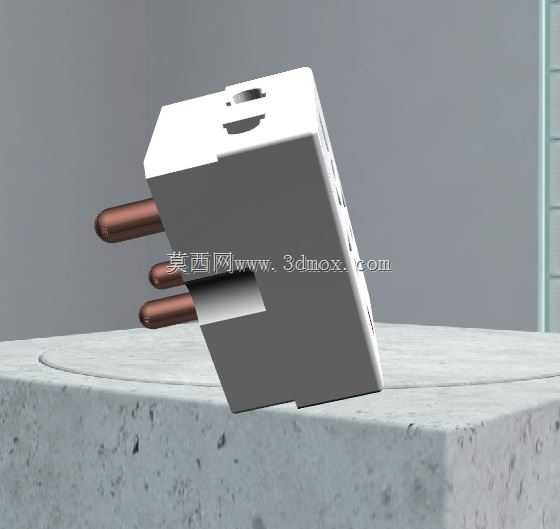

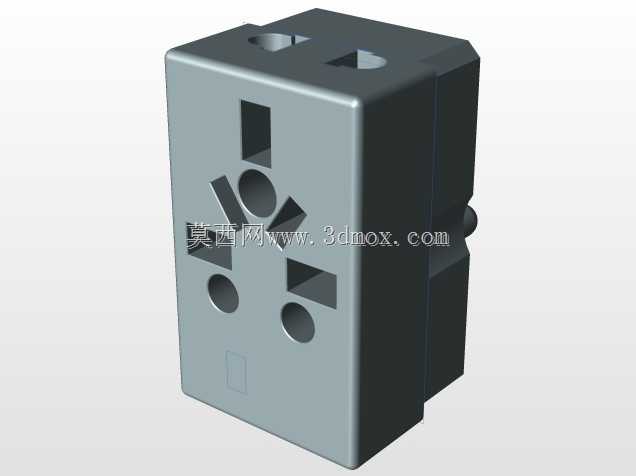

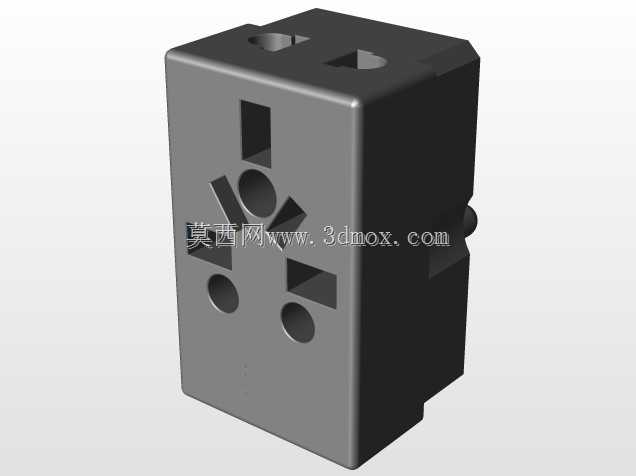

这款多插头接插组件主要面向民用供电、小型设备配电、桌面工位供电等场景设计，可同时兼容两扁插、两圆插、三孔国标插等多种常见插头规格，解决单一插孔适配性不足的问题，在工位配电、临时供电接驳、民用墙面供电拓展等场景下都能发挥作用。从结构设计来看，整体采用方正壳体布局，外壳做了侧边微倒角处理，既避免安装使用过程中锐边划伤操作人员，也能在多组并排安装时减少相邻组件的安装干涉。插孔区域做了内凹式布局，不同插孔的铜件安装位在壳体内部做了独立的筋位分隔，避免不同极性铜件在装配或长期使用后出现移位短接的风险，插孔边缘的凸起限位结构可以在插头插入时起到导向作用，减少插片歪斜插入导致的铜件变形问题。壳体底部预留了标准的暗装固定孔位，适配常规86型底盒的安装孔距，同时壳体侧边预留了穿线孔位，既支持暗装布线的接入方式，也可搭配明装底盒完成外露式安装，安装边界覆盖常规墙面配电的通用尺寸要求，不需要额外定制安装基座即可完成装配。内部铜件采用夹片式结构设计，每个插孔对应的铜夹片都做了弧度预压处理，插头插入时夹片可以均匀贴合插片表面，降低接触电阻，减少长期大电流负载下的发热问题，铜件之间的连接采用一体化冲压成型的铜排结构，减少拼接焊点带来的导电不稳定隐患。壳体正面下方预留了状态指示灯的安装位，可根据需求选配通电指示模块，方便用户直观判断供电回路是否处于导通状态。在设计过程中，插孔之间的间距做了针对性优化，相邻插孔的中心距满足大尺寸电源适配器同时插入的空间要求，避免出现插入一个适配器后遮挡相邻插孔的空间浪费问题，壳体壁厚按照常规民用配电产品的强度要求设计，既可以满足日常插拔过程中的抗冲击要求，也不会因为壁厚过大造成材料浪费。整体结构没有多余的异形结构，模具成型难度低，适合批量注塑生产，装配过程中仅需要将铜件组件从壳体背部放入，通过卡扣与背部盖板完成固定，不需要额外的螺丝固定工序，能有效提升装配效率。
