简易曲柄联动活塞缸结构教学演示件

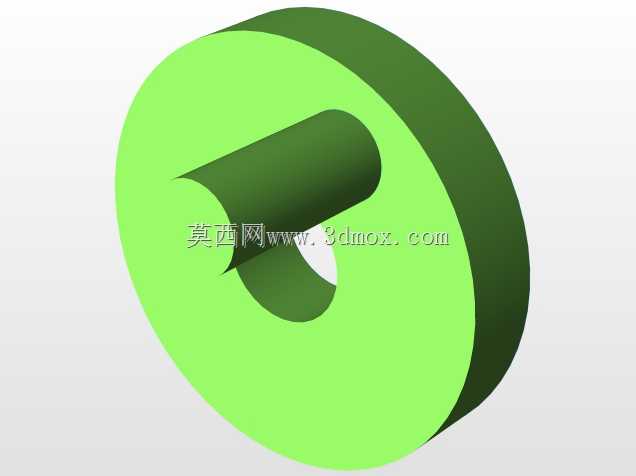

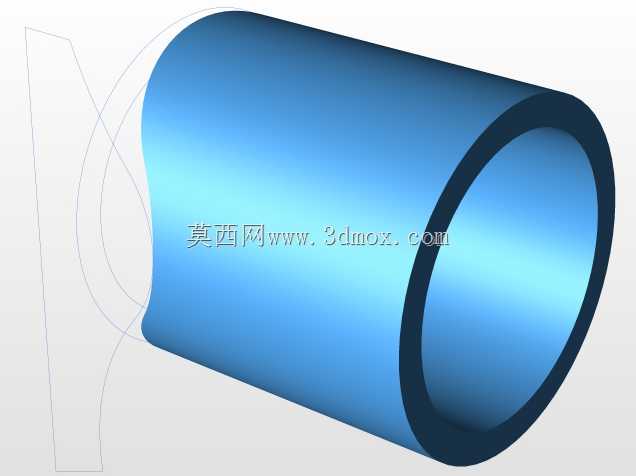

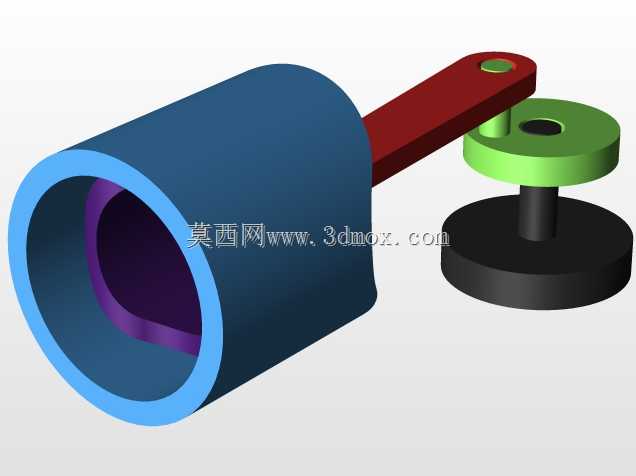

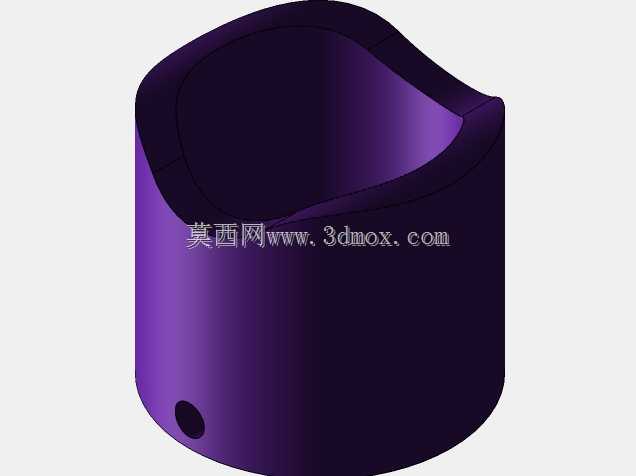

这套活塞缸结构常出现在基础液压传动教学场景、小型气动执行单元的原理验证环节，也可作为低压流体输送设备的核心执行模块参考，不少入门级机械原理实训台都会搭载同原理的演示构件，帮助学习者理解直线往复运动与回转运动的转换逻辑。从功能特性来看，该结构通过曲柄件连接活塞与外部回转驱动端，当驱动端带动曲柄做定轴回转时，活塞会在缸筒内壁做规律的直线往复运动，可完成流体抽吸、加压推送的基础动作，缸筒端部的开口结构既作为流体进出的通路口，也为活塞装入提供了装配空间，活塞与缸筒的配合间隙控制在合理区间，既保证运动顺畅无卡滞，也能满足低压工况下的密封要求。设计过程中优先考虑了装配约束的合理性，曲柄与活塞的铰接处采用销轴定位，保证转动副的自由度符合运动要求，曲柄另一端与带轮类回转件的连接同样采用铰接配合，避免运动过程中出现死点卡顿；缸筒采用薄壁圆筒结构，内壁加工精度满足活塞滑动的粗糙度要求，端部的加厚翻边结构既提升了缸口的结构强度，也可作为端盖安装的定位基准。安装边界方面，整套结构的固定依托底部的圆盘式安装座，安装座上预留的中心孔可与设备机架的定位轴配合，保证回转组件的同轴度，缸筒部分可通过外部抱箍或支架固定在机架平面上，安装时需保证缸筒轴线与活塞运动方向完全重合，避免偏载导致活塞磨损加剧；外形上各运动部件之间预留了足够的安全间隙，曲柄回转范围内无结构干涉，铰接处的销轴端部做了限位处理，防止运动过程中销轴脱出。对于刚接触三维装配的从业者来说，这套结构可以很好地练习同轴、重合、铰接等基础装配约束的添加逻辑，理解运动副自由度的限制规则，也能通过运动仿真验证机构的行程范围、传动比是否符合设计预期，在实际小型设备改造中，同结构的活塞缸可用于小行程的物料推送、工位切换等轻载工况，调整曲柄长度即可改变活塞的运动行程，适配不同的工作需求。
