适配Arduino的机器人安装保护盒结构

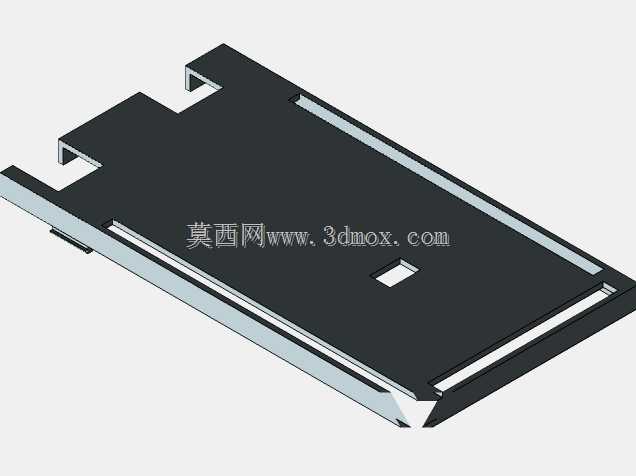

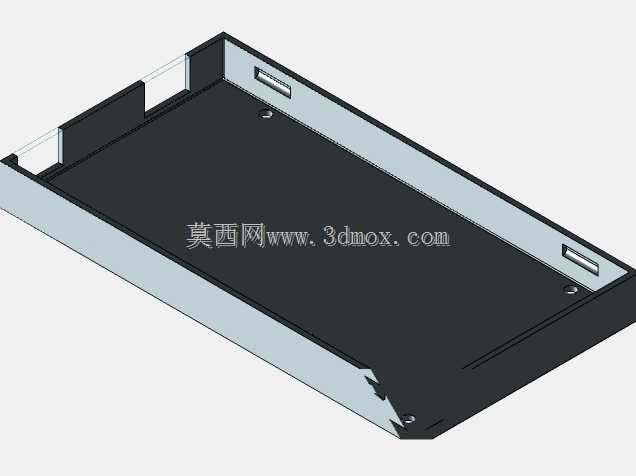

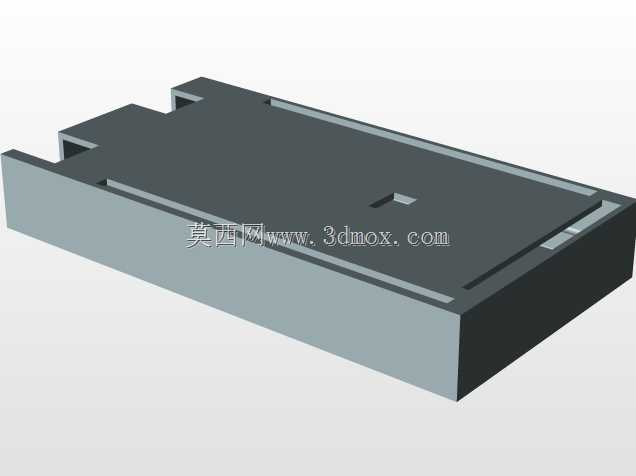

在移动机器人、小型教学机器人的电控系统搭建过程中，开源主控板的安装固定一直是容易被忽略却直接影响设备运行稳定性的环节，不少团队在样机调试阶段直接将主控板通过扎带捆绑在机架上，不仅容易在设备运行振动中出现接线松脱，还可能因为金属机架的导电特性造成引脚短路，或是在调试拆装过程中刮伤主控板的印刷线路。这款保护安装结构正是针对这类实际工程痛点设计，整体采用钣金弯折成型的结构形式，没有多余的冗余设计，完全贴合Arduino主控板的实际外轮廓尺寸做适配。从结构细节来看，盒体两侧预留的长条形开槽是专门针对主控板的USB接口、电源接口、排针引脚做的让位设计，安装后不需要额外开孔就能直接完成接线操作，不会出现接口被盒体遮挡无法插拔的问题；盒体边缘的几处卡扣式弯折结构，不需要额外螺丝就能将主控板牢牢限位在盒体内，拆装时只需要轻轻拨开卡扣就能取出主控板，相比螺丝固定的结构能大幅缩短样机调试阶段的拆装时间。盒体底部预留的方形小孔是对应主控板上的状态指示灯位置做的透光让位，安装后不需要打开盒体就能直接观察主控板的供电、运行状态，方便现场调试时快速判断设备上电情况。安装边界上，盒体的外轮廓尺寸完全匹配常用小型机器人的层架安装间距，两侧伸出的折边带有安装缺口，可以直接卡在直径20mm的铝型材机架上，也可以通过M3螺丝穿过折边上的预留孔固定在亚克力或碳纤维安装板上，不需要额外制作转接件。在实际机器人团队的应用场景中，这类保护盒既可以用在轮式移动机器人的底层主控安装位，也可以适配机械臂教学平台的控制器固定需求，甚至在小型自动化设备的开源控制改造项目中，也能直接拿来固定主控板，避免车间环境中的粉尘、金属碎屑直接落在主控板上造成短路。设计过程中没有做多余的装饰性结构，所有的弯折、开槽、开孔都是围绕实际装配需求设置，钣金的厚度选用常规1mm冷轧钢板即可加工，弯折公差控制在0.1mm范围内就能保证主控板顺利装入，不会出现卡滞或者间隙过大晃动的问题，边缘做的折边处理不仅能提升盒体整体的结构强度，还能避免安装时锋利的钣金边缘划伤操作人员或者导线绝缘层。
