可伸缩支撑三脚架结构设计方案

在户外勘测、小型设备架设、临时作业支撑等场景中，三脚架是应用极为广泛的支撑类结构，其核心优势在于无需依赖固定安装基面，可在不平整地面快速调平形成稳定支撑基准。本次设计的三脚架结构，重点围绕支腿的角度调节、长度伸缩、顶部承载接口三个核心功能模块展开，兼顾支撑稳定性与收纳便携性。

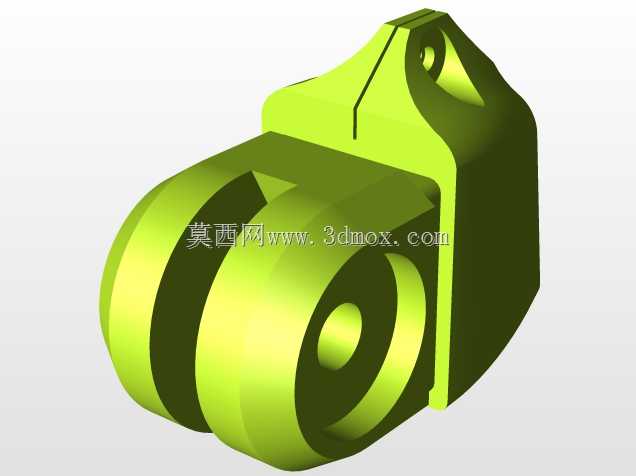

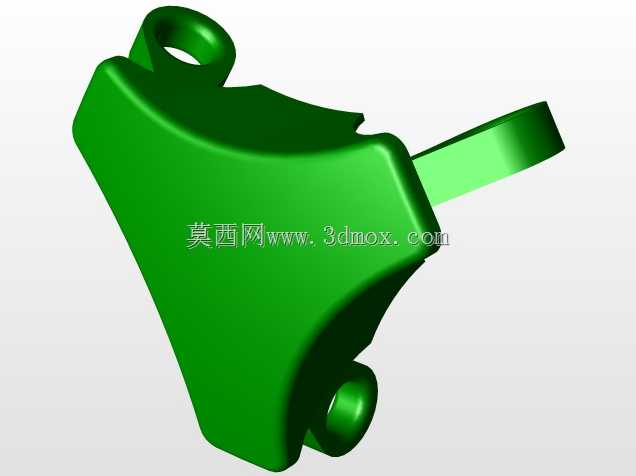

从结构设计逻辑来看，三条支腿采用周向120度均布的铰接布局，顶部铰接座设置有限位卡槽，可将支腿张开角度锁定在30度至60度区间，避免支腿过度外张导致支撑失稳，同时适配不同高度的架设需求。单根支腿采用内外管嵌套的伸缩结构，外管选用高强度铝合金型材，内管表面设置等距定位凹点，配合弹簧销结构可实现多档位长度调节，调节范围覆盖400毫米至1200毫米，完全满足常规小型设备架设的高度需求。支腿底部设置有橡胶防滑脚垫，脚垫与支腿末端采用球铰连接，可自适应不同坡度的地面，保证脚垫与支撑面完全贴合，增大接触摩擦力，避免架设在光滑硬质地面时出现滑移。

在安装边界方面，顶部承载台设置有标准M8螺纹安装孔，孔位按照50毫米中心距均布，可直接适配多数测绘仪器、小型摄像设备、临时照明灯具的安装接口，无需额外加工转接板。整体结构收拢后直径不超过120毫米，长度不超过450毫米，可放入常规工具包内携带，展开后最大承载能力可达50千克，完全满足轻型作业设备的支撑需求。

设计过程中重点校核了支腿铰接点的剪切强度与伸缩管的压杆稳定性，在最大张开角度、最大伸出长度的极限工况下，支腿的弯曲变形量控制在0.2毫米以内，不会因承载出现明显的晃动偏移。支腿铰接轴采用不锈钢材质，配合耐磨铜套，可承受上千次开合调节而不出现明显的松旷，保证长期使用后的支撑精度。三条支腿的调节机构采用独立设计，单条支腿可单独调整长度，在坑洼、斜坡等复杂基面作业时，可通过分别调整三条支腿的伸出长度，快速将顶部承载台调整至水平状态，调平操作无需借助额外工具，单人即可在1分钟内完成架设与调平作业。

不同于固定式支撑结构，该三脚架的所有活动连接部位均设置有防松结构，调节到位后不会因设备运行产生的振动出现自行松动滑落的问题，在户外有风环境下作业也能保持稳定的支撑状态。支腿表面做了阳极氧化处理，具备一定的防腐蚀能力，可在潮湿、多尘的户外环境中长期使用，不会轻易出现锈蚀卡滞的问题。
