冲压式车轮柱塞轮盖结构设计

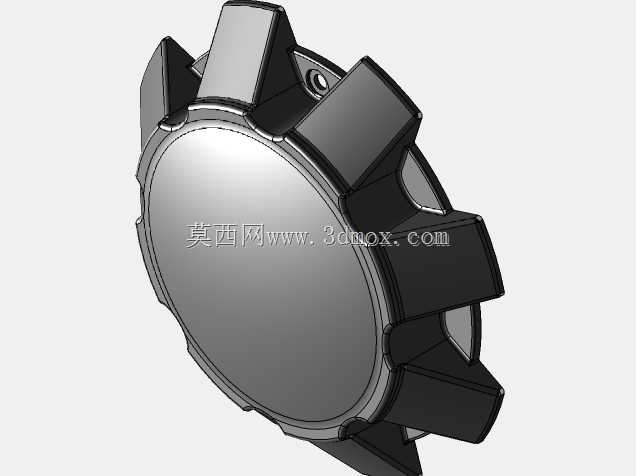

这款轮盖属于车轮轮端的密封防护构件，主要配套冲压成型的钢制车轮使用，常见于重载商用车辆、工程作业车辆的轮组结构中，安装在车轮轮毂的外侧端面，核心作用是封闭轮毂腔体，阻挡外界泥水、粉尘、碎石碎屑侵入轮毂内部的轴承、润滑脂腔，避免润滑介质被污染失效，同时防止轮端运转部件直接暴露在外，降低异物卡滞、锈蚀的风险。从结构设计来看，整体采用圆形基体加周向凸耳的布局，圆形盖面为冲压成型的弧面结构，相比平面端盖具备更好的抗形变能力，能够承受车辆行驶过程中轮端带起的碎石冲击，以及温差变化带来的腔体压力波动，弧面的弧度经过匹配轮毂端面的安装轮廓设计，装配后可与轮毂端面形成贴合的密封面。周向均匀分布的块状凸耳是安装定位结构，每个凸耳对应轮毂端面的安装卡位，装配时将凸耳对准卡位放入后旋转一定角度即可完成卡接固定，不需要额外的螺栓紧固件，能够提升装配效率，同时凸耳的厚度大于盖面主体厚度，在卡接位置提供足够的结构强度，避免车辆行驶过程中振动导致卡接松脱。设计过程中优先考虑了冲压工艺的成型可行性，所有转角位置都设置了适配冲压工序的圆角，避免冲压成型时出现应力集中导致的板材开裂，盖面与凸耳的过渡位置做了渐变的壁厚处理，在保证结构强度的同时尽可能降低构件整体重量，减少轮端的旋转惯量。安装边界方面，圆形基体的外径与轮毂端的内止口尺寸匹配，装配后盖面边缘与止口内壁形成小间隙配合，配合位置可加装密封胶圈进一步提升密封性能，凸耳的外轮廓尺寸不超出车轮轮辐的内侧凹陷空间，装配后不会突出轮辐平面，避免与制动部件、轮辋装饰罩产生干涉。周向凸耳的数量和分布角度经过匹配对应轮毂的卡位设计，每个凸耳的卡接面做了微小的倒扣角度，装配到位后可形成自锁效果，在车辆长期振动工况下不会自行松脱，日常维护时只需要使用简易工具撬动凸耳间隙即可反向旋转拆下，便于轮毂轴承的检查和润滑脂更换作业。盖体本身采用冲压钢板材质，表面可根据使用需求做防锈涂层处理，适配不同工况下的防腐蚀要求，整体结构没有复杂的异形曲面，全部采用冲压工序即可完成成型，适合批量生产，能够稳定控制制造成本和构件精度。
