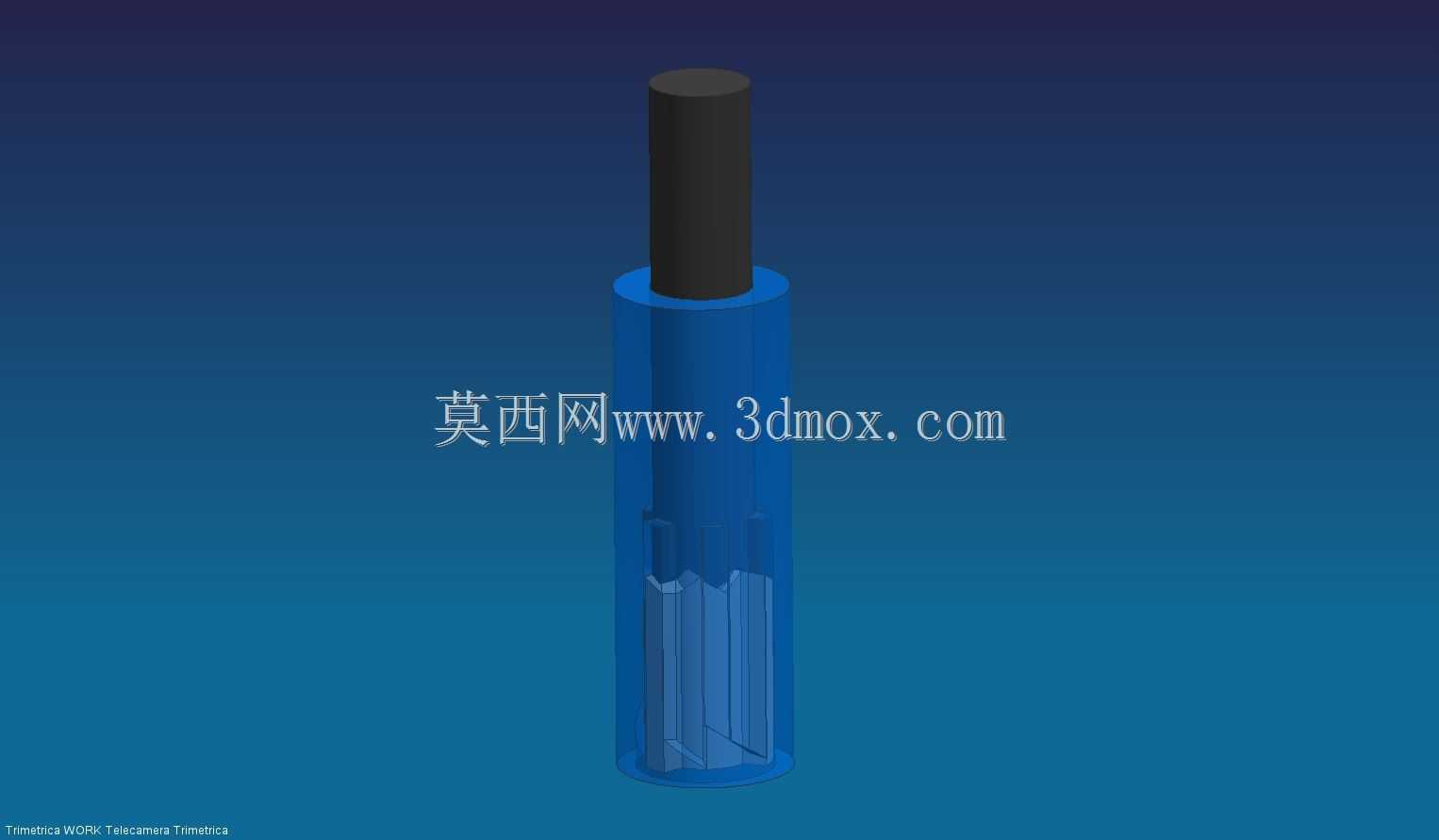

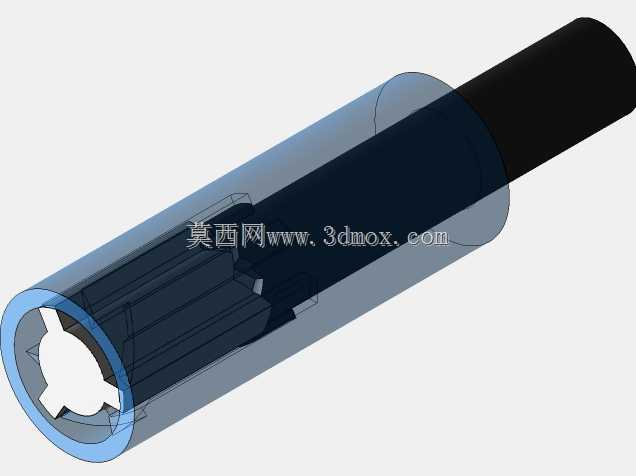

这类卡扣式伸缩锁紧结构,常被应用在小型工装快换定位、便携设备支撑脚调节、轻工机械工位挡停机构等场景中,核心作用是实现柱形构件的轴向位置快速锁定与释放,无需额外工具即可完成档位调整,适配需要频繁切换伸缩长度的作业工况。从结构功能来看,该构件分为外筒与内柱两个核心部分,外筒内部集成了弹性卡扣齿槽,内柱侧壁加工有对应卡位,当内柱拉伸到预设位置时,卡扣在弹性件作用下自动卡入对应齿槽,完成轴向位置固定,按压解锁部位即可解除限位,实现内柱的伸缩滑动,整个锁紧过程无多余操作步骤,单步即可完成锁止与释放,适配单人快速操作的作业需求。设计过程中首先要明确伸缩行程的边界,外筒的内径与内柱的外径采用小间隙滑配,公差控制在H7/g6区间,保证滑动顺畅无卡滞的同时,避免径向晃动量过大影响定位精度;外筒内壁的卡扣齿槽间距根据常用调节档位设置,齿槽的深度要兼顾锁紧强度与解锁手感,过深会导致解锁阻力过大,过浅则容易受外力冲击出现脱锁问题。安装层面,外筒底部通常设计有法兰或者螺纹连接端,可直接固定在设备基体上,内柱顶端可根据实际使用需求加装压头、挡块或者连接接头,不需要额外加工转接结构即可直接适配不同的作业端配件。外筒的壁厚需要根据承受的轴向载荷计算,常规轻工场景下壁厚取1.5-2mm即可满足强度要求,若应用在有冲击载荷的工况下,可适当增加壁厚并对卡扣部位做淬火处理提升耐磨性。内柱的表面粗糙度要控制在Ra1.6以下,减少滑动过程中的磨损,延长结构的使用寿命,卡扣部位采用弹性钢片加工,保证反复伸缩卡位后不会出现塑性变形,维持稳定的锁紧力。这类结构相比螺纹调节的伸缩柱,调节效率提升60%以上,不需要反复旋转构件,尤其适合空间狭小、无法完成旋转操作的安装位置,在小型自动化生产线的挡料机构、检测设备的支撑调节脚、便携作业工具的伸缩杆件中都有广泛应用,建模过程中要重点校验卡扣与齿槽的配合间隙,避免出现干涉导致装配后无法正常伸缩,同时要预留弹性件的安装空间,保证卡扣的回弹行程满足解锁需求。
