剖分式立式滑动轴承座结构设计方案

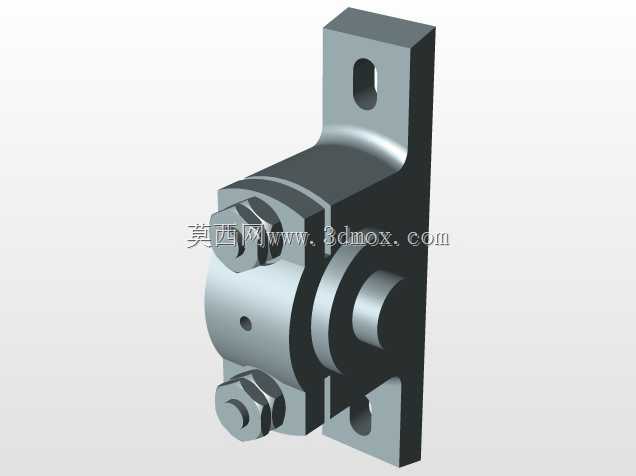

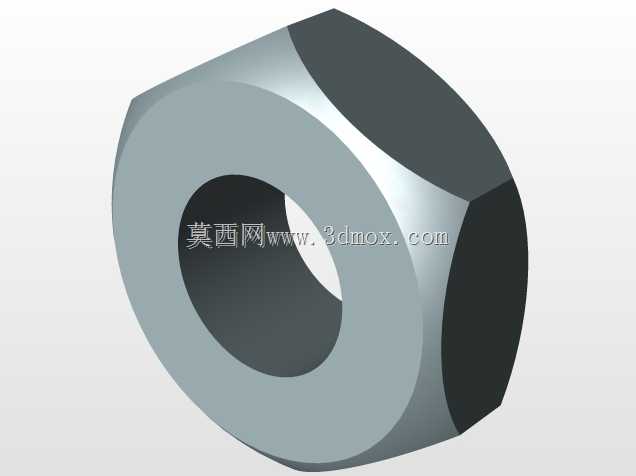

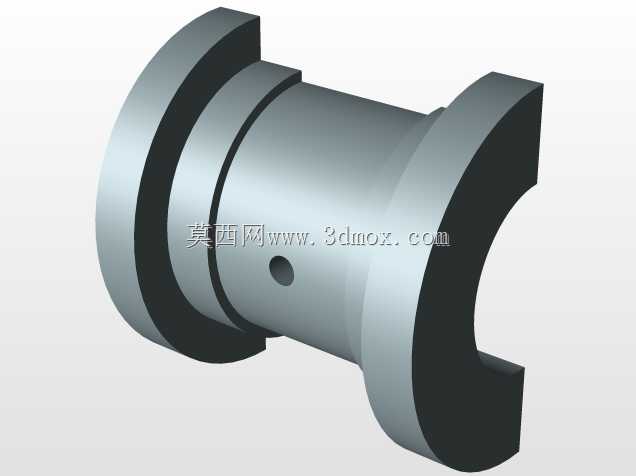

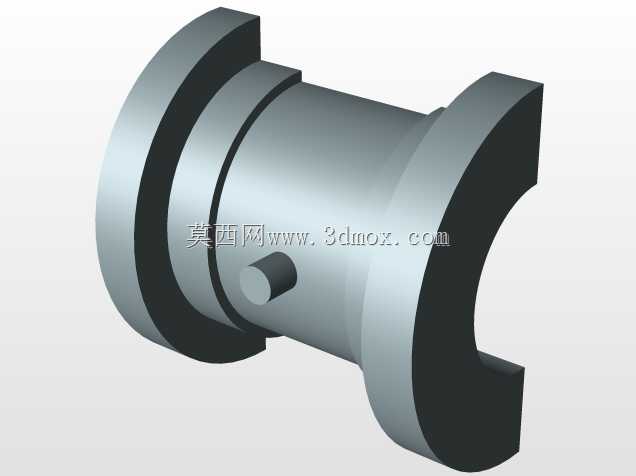

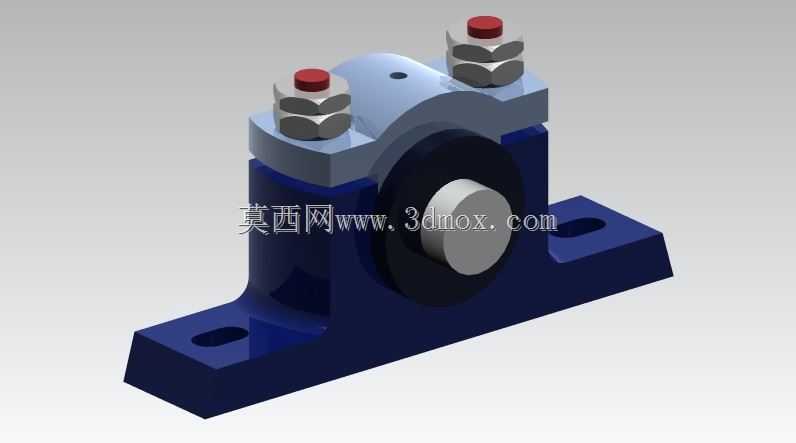

这类剖分式立式轴承座多应用在矿山输送、冶金辊道、通用风机、中型水泵等长轴传动设备的径向支撑场景中，相比整体式轴承座，它的核心优势在于轴系装配时无需沿轴向穿装整个轴段，可在轴系就位后拆分上盖完成轴承的安装与后期维护更换，尤其适合轴上已经预装齿轮、带轮、联轴器等大尺寸零件的工况，能大幅降低现场检修的拆装工作量。从结构设计逻辑来看，该轴承座采用上下剖分的对合结构，结合面设置在轴承孔的水平中心线上，两侧配置带双螺母锁紧的连接螺柱，既保证上盖与底座的压紧力均匀，又能在设备长期运行产生振动时避免螺纹松脱，双螺母的锁紧结构也能抵消部分轴承工作时产生的径向冲击载荷，避免结合面出现错位。底座部分采用一体化铸造的带安装孔支脚，两个长圆形安装孔预留了安装位置调整余量，可抵消现场安装基座的少量加工误差，安装时通过螺栓将底座固定在设备机架的安装平面上，支脚的加厚过渡圆角设计能避免应力集中，在承受重载径向载荷时不会出现支脚断裂的问题。轴承座的内孔用于装配轴瓦或滚动轴承外圆，上盖顶部预留的注油孔可直通轴承配合面，方便运行过程中定期加注润滑脂，减少轴承转动时的摩擦磨损。从安装边界来看，该轴承座的整体高度、底座安装孔的中心距、轴承内孔的直径尺寸均匹配常用的中载传动轴系参数，设计时特意将底座的底面加工为全平面，保证与安装基座的接触面积足够，避免局部压强过大导致基座变形。两侧的连接螺柱伸出上盖的长度经过核算，既保证螺母有足够的螺纹啮合长度，又不会因为伸出过长干涉周边的传动部件。在实际选型应用中，这类轴承座可适配不同直径的传动轴，根据承载需求更换对应规格的轴瓦即可，无需改动外部安装尺寸，能大幅降低设备备件的储备种类。建模过程中对各配合面的公差做了对应预留，轴承孔的圆柱度、结合面的平面度都按照通用机械支撑件的精度要求设置，加工时可直接参考模型的尺寸标注安排工艺，先完成底座底面的铣削加工，再以底面为基准加工轴承内孔和剖分结合面，最后配钻连接螺柱的安装孔，保证上下盖对合后轴承孔的圆度符合装配要求，避免出现卡轴、轴承偏磨的问题。
