木匠水准泡结构三维建模设计作品

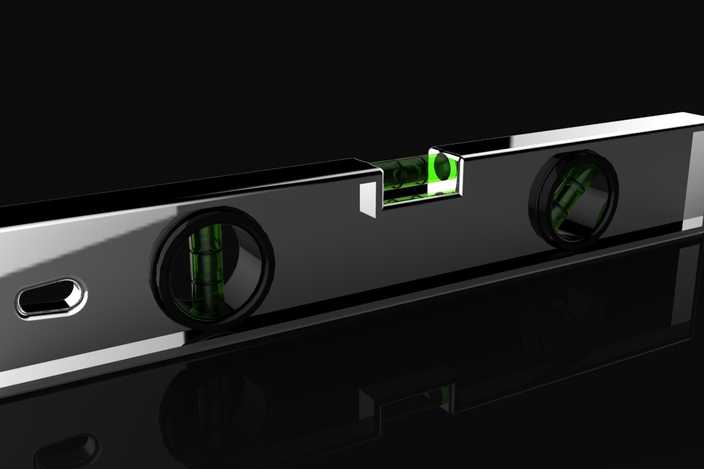

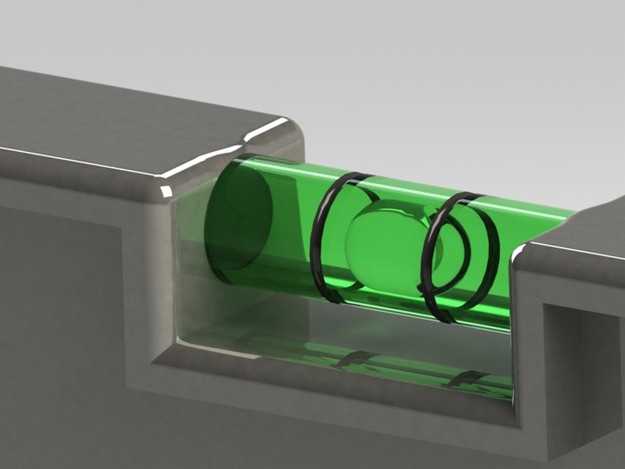

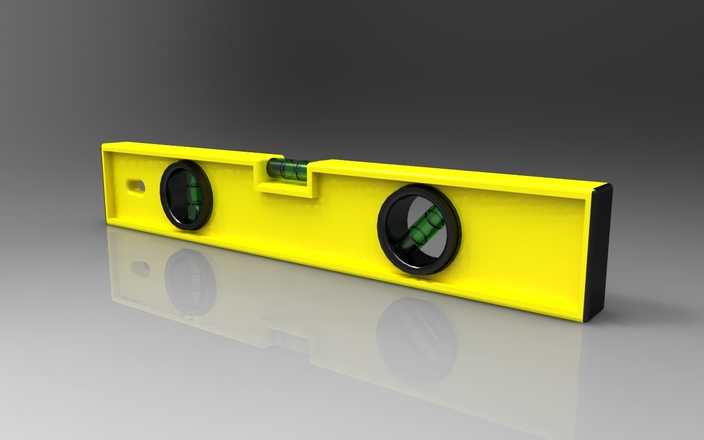

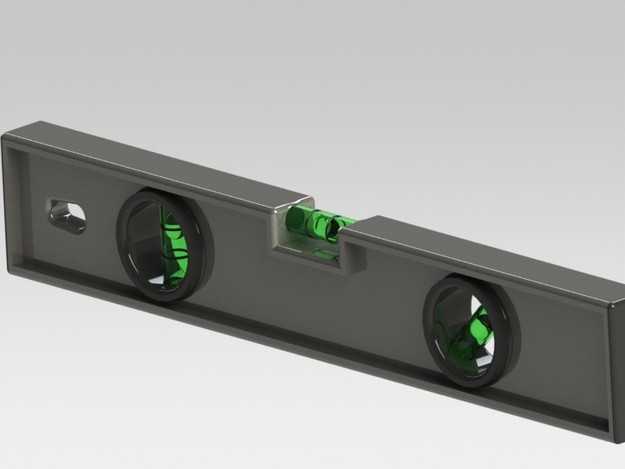

本作品为木匠用条式水平仪核心水准泡组件的三维建模设计，整体建模过程依托参数化三维设计软件完成，全程遵循实际量具的生产装配逻辑搭建模型结构。建模初期先梳理水平仪的功能逻辑：水准泡是水平测量的核心传感部件，需要被稳固嵌装在金属基座的槽腔内，通过气泡位置判定平面水平度，因此建模时优先确定基座槽腔的基准平面，以槽腔的安装尺寸为约束，反向推导水准泡的外形参数，保证装配间隙符合实际工装的公差要求。模型主体分为金属基座嵌装槽、玻璃水准泡管、密封固定胶圈三个核心部分，金属基座部分采用拉伸、倒角、拔模特征完成建模，槽腔边缘做了圆角过渡处理，还原实际加工中为避免应力集中、防止玻璃管磕碰碎裂的工艺设计，基座表面做了哑光金属质感的材质设置，模拟铸铁或铝合金型材经喷砂氧化后的表面效果，光影下能清晰呈现金属的厚重质感与边缘的高光反射。水准泡管部分采用透明玻璃材质设置，调整了材质的折射率、透光率与粗糙度参数，还原玻璃管通透又带有轻微漫反射的真实质感，管内的水准液体设置为半透明翠绿色，模拟实际水准泡内填充的有色酒精或乙醚液体，管内的气泡通过曲面建模完成，调整气泡的曲面弧度与位置，还原静止状态下气泡浮于管内最高点的真实形态。固定胶圈采用黑色橡胶材质，设置了合适的弹性形变参数，建模时还原胶圈卡装在玻璃管与基座槽壁之间的过盈配合状态，胶圈表面做了细微的纹理处理，模拟橡胶材质的哑光磨砂质感。渲染阶段采用三点布光方案，主光源从侧上方打光，突出玻璃管的通透感与液体的折射效果，辅助光源补亮基座暗部细节，避免阴影区域死黑，背景采用浅灰色渐变背景，突出模型主体的结构层次。整个设计还原了木匠用水平仪核心部件的装配关系与材质特征，可作为工具类产品建模练习、五金量具结构展示的参考模型，建模过程中严格遵循实际产品的尺寸比例与装配逻辑，没有出现结构干涉或比例失真的问题，各部件的材质区分清晰，渲染效果能直观呈现产品的实际外观与功能结构。
