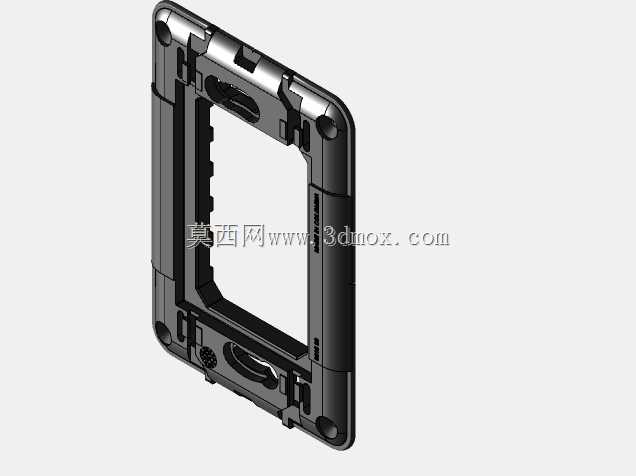

软木罗格朗Vela4x2插座底座结构设计

这款4x2规格的软木适配底座，主要面向家装墙面暗装电气布线场景，适配罗格朗Vela系列开关面板的安装需求，在软木饰面、轻质隔墙这类特殊墙面装修场景中，能解决普通底盒与软木层贴合度差、固定强度不足的问题。从结构设计来看，整体采用框式镂空主体，四周预留的多层卡扣位，既可以和面板侧边的卡爪实现无螺丝快装，也能在软木墙面安装时，通过侧边的防滑凸筋嵌入软木表层，避免底座长期使用后出现松动移位。底座内侧预留的走线槽位，区分强电进线与分线卡位，能容纳4平方毫米单股铜芯线的弯折余量，避免接线时线缆过度弯折损伤线芯，同时槽位的限位筋可以将不同回路的线缆分隔开，减少线缆缠绕带来的安全隐患。安装边界方面，底座外框尺寸严格匹配4x2规格面板的安装孔距，侧边沉台深度适配12-18mm厚度的软木饰面层，安装时不需要额外裁切软木表层，只需要在墙面预留对应尺寸的暗槽，将底座嵌入后通过侧边的固定耳与墙体基层固定，底座正面的止口边能完全压住软木开孔的毛边，保证安装后面板与墙面的贴合缝隙控制在0.5mm以内。设计过程中针对软木材质的形变特性，在底座与软木接触的一圈设置了微弹性压边，当软木受温湿度影响出现轻微胀缩时，压边能始终保持与墙面的贴合，不会出现缝隙积灰的问题。底座四角的加强筋结构，既提升了整体抗形变能力，避免面板安装时拧紧螺丝导致底座变形，也预留了备用穿线孔位，方便后期加装弱电模块时的走线需求。不同于普通PVC底盒的全封闭结构，这款底座的镂空设计在软木墙面中能提升散热效率，避免长期带载时热量在密闭底盒内积聚，同时镂空结构也减少了材料用量，降低自身重量，减少软木墙面的承重负担。在实际工程应用中，这类专用底座能大幅提升软木饰面墙面的电气安装效率，不需要施工人员现场对普通底盒进行裁切打磨，所有卡扣与固定位都经过预适配，安装后面板的平整度能得到有效保证，也避免了后期使用中底座松动导致的面板歪斜、接触不良等问题。
