奥德姆联轴器爆炸视图结构设计

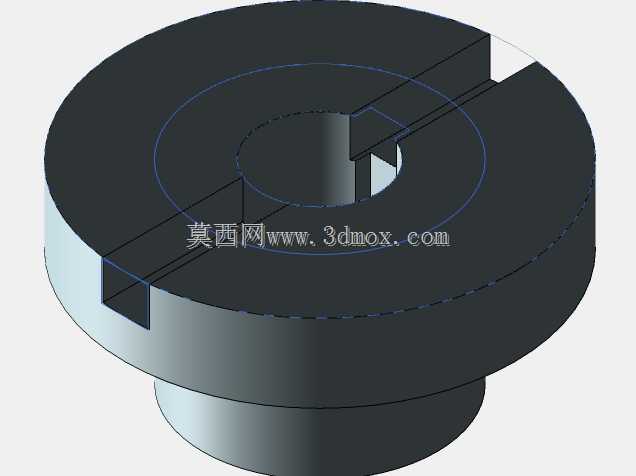

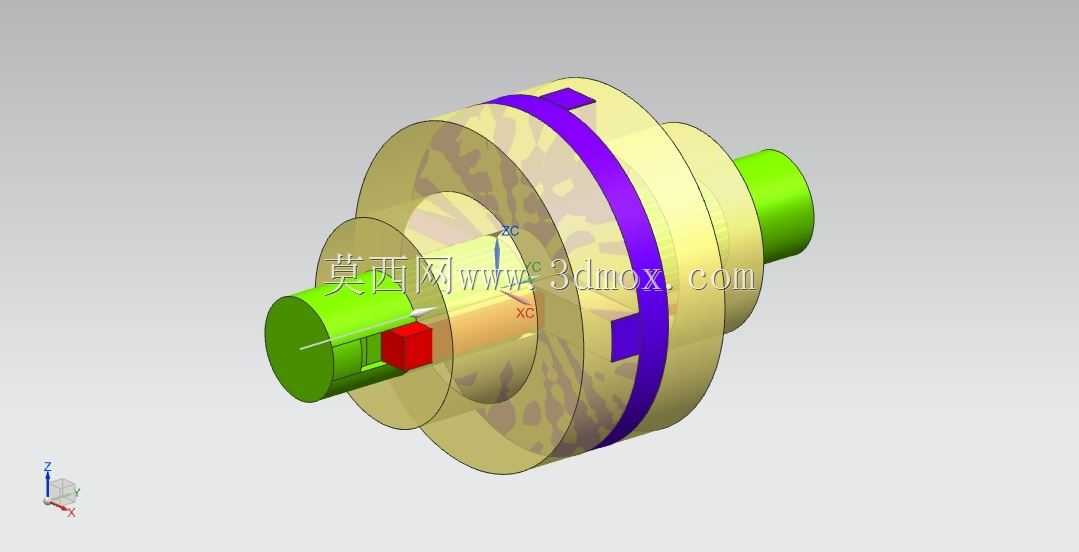

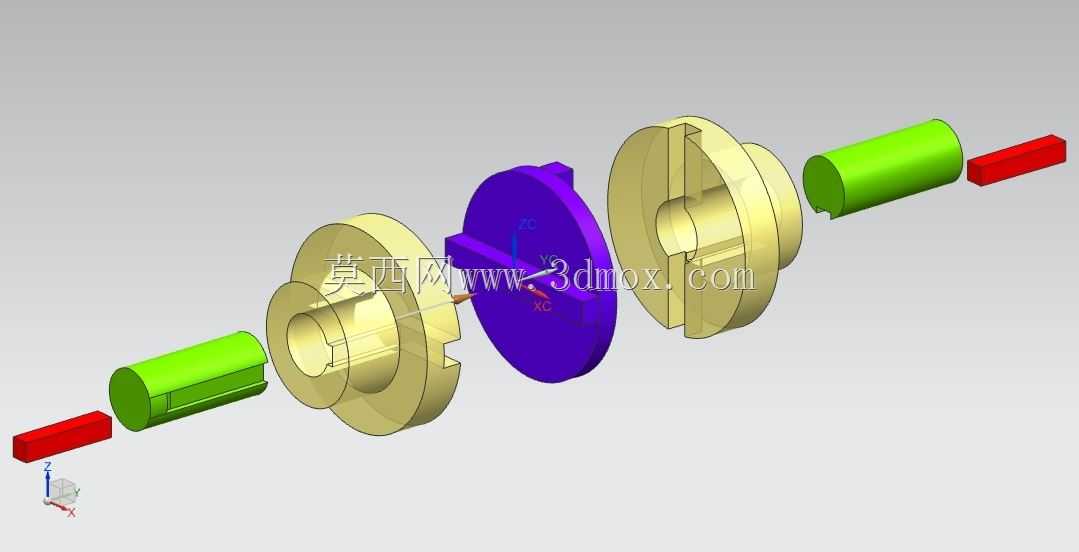

在各类工业传动系统的轴系布局中，两轴对中偏差带来的附加载荷、振动磨损问题始终是影响设备运行寿命的核心因素，奥德姆联轴器作为滑块式挠性联轴器的典型结构，常被应用在中小功率传动、转速中等且存在一定径向、角向安装偏差的工况场景中，比如轻工输送线的驱动端连接、小型泵组与动力源的轴对接、通用机床进给轴的传动衔接等场景，都能见到这类结构的身影。从结构拆解的视角来看，这套模型完整呈现了奥德姆联轴器的全部组成零件：两端的带槽半联轴器、中间的十字滑块、配套的轴端定位键，各零件的配合边界清晰，半联轴器的轮毂内孔按照标准轴径设计了键槽结构，可通过平键实现与主动、从动轴的周向固定，轮毂外圆与端面的过渡处做了倒角处理，既避免装配时的锐边磕碰，也能减少应力集中带来的轮毂开裂风险。中间的十字滑块是这类联轴器的核心补偿元件，两个互相垂直的凸台分别嵌入两端半联轴器的对应凹槽内，传动过程中滑块可在凹槽内产生小幅相对滑动，以此补偿两轴间的径向偏移与少量角向偏移，相较于刚性联轴器，这类结构不需要安装时严格保证两轴的绝对对中，能大幅降低现场安装的调试难度，同时滑块与凹槽的配合面预留了合理的间隙，可容纳少量润滑脂，减少滑动面的磨损速率。设计这类联轴器时，首先要根据传递扭矩的大小确定半联轴器的外径与轮毂长度，保证键连接的挤压强度满足载荷要求，同时滑块的凸台高度要匹配凹槽的深度，既要保证滑动过程中不会出现脱开的情况，也要避免凸台过长导致滑动时卡滞；半联轴器的凹槽侧面需要保证足够的平面度与垂直度，否则会在传动时产生额外的附加阻力，加剧滑块的不均匀磨损。从安装边界来看，这类联轴器的轴向尺寸紧凑，不需要额外的胀紧或复杂固定结构，装配时只需将两个半联轴器分别固定在主动、从动轴端，装入中间滑块后调整轴向间隙即可完成安装，适配安装空间受限的传动布局；同时要注意，这类联轴器的滑块在高速运转时会产生一定的离心力，因此更适合转速不超过额定阈值的工况，若应用在高速传动场景则需要对滑块做轻量化处理，或选择其他平衡性能更好的联轴器结构。在实际选型应用中，还要结合工况的冲击载荷情况调整滑块的材质，冲击较大的场景可选用尼龙类滑块吸收振动，平稳传动场景则可选用金属滑块提升耐磨性能，这套拆解模型清晰呈现了各零件的配合关系，可作为结构设计选型、装配工艺梳理的直观参考，帮助设计人员快速掌握这类挠性联轴器的结构逻辑与安装要点。
