复古锥型敞口金属质感饮水杯结构设计

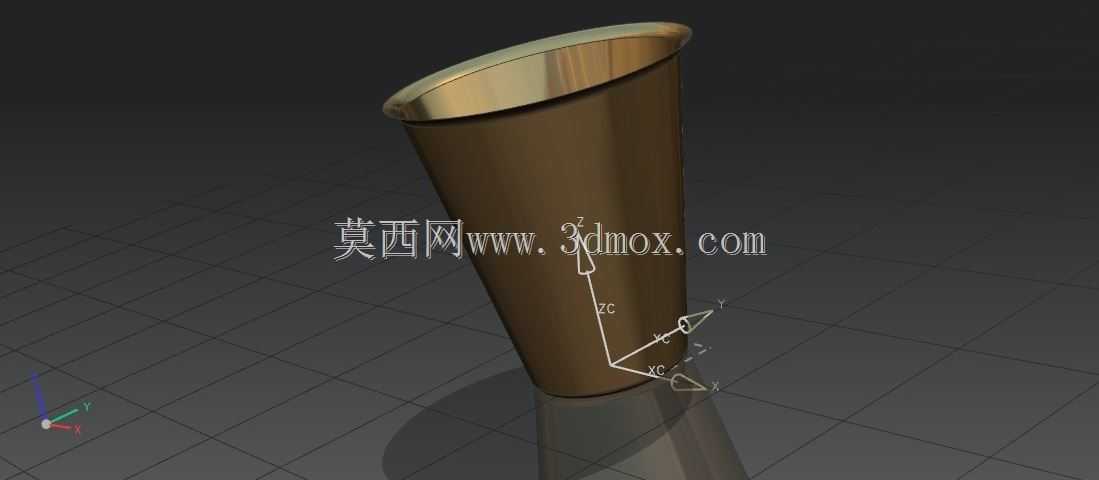

日常场景中这类锥型敞口饮水器具，常出现在户外露营、复古主题餐饮门店、工业风家居陈设等场景，既承担实际盛水饮用的基础功能，也可作为空间陈设的装饰部件，部分工业风主题的工装项目中，也会将同结构放大作为装饰性花器使用。从结构设计逻辑来看，整体采用上宽下窄的锥台构型，首先是考虑堆叠收纳需求，同规格杯体可互相嵌套，大幅降低仓储与运输过程中的空间占用，批量配送时能提升单箱装载量，减少物流环节的磕碰概率。杯口位置做了卷边加厚处理，一方面提升口部的结构强度，避免日常使用中磕碰造成卷边变形，另一方面卷边形成的圆滑过渡，能提升饮用时的唇部接触触感，避免薄金属切口的锋利感带来的使用不适。杯壁采用等壁厚设计，在三维建模阶段通过回转特征生成主体结构后，对杯口位置做增厚偏移，保证整体壁厚均匀，适配金属旋压或者厚片吸塑的加工工艺，加工过程中材料流动均匀，不会出现局部壁厚过薄导致的强度不足问题。底部设计有微小的内凹台阶，放置时只有外圈环形面与桌面接触，即便桌面存在微小不平整，也能保证放置稳定性，不会出现放置后晃动溢水的问题，同时内凹结构能减少杯底与桌面的直接摩擦面积，长期使用不会因为摩擦造成杯底镀层磨损，也能避免拖动杯体时刮伤桌面漆面。从安装与适配边界来看，这类杯体的锥度设计需要匹配常规杯架的尺寸，下窄上宽的结构能适配直径在60mm到85mm区间的常规杯架，无论是车载杯架还是餐饮门店的挂墙杯架，都能顺利放入，不会出现卡滞或者过松倾倒的问题。建模过程中需要重点把控锥面的拔模角度，角度过小会导致嵌套后难以分离，角度过大则会导致放置稳定性下降，同时容量难以满足日常饮水的需求，经过反复校核，锥面与竖直方向的夹角控制在7度到9度区间时，既能保证嵌套后轻松分离，也能保证放置时的重心稳定，满水状态下受到轻微碰撞不会轻易倾倒。杯体表面的金属质感处理，在结构设计阶段需要预留表面处理的镀层厚度，避免后期做电镀或者氧化处理后，整体尺寸超出公差范围，导致无法匹配配套的杯盖或者杯套配件。
