方管拼接式直角支撑连接构件

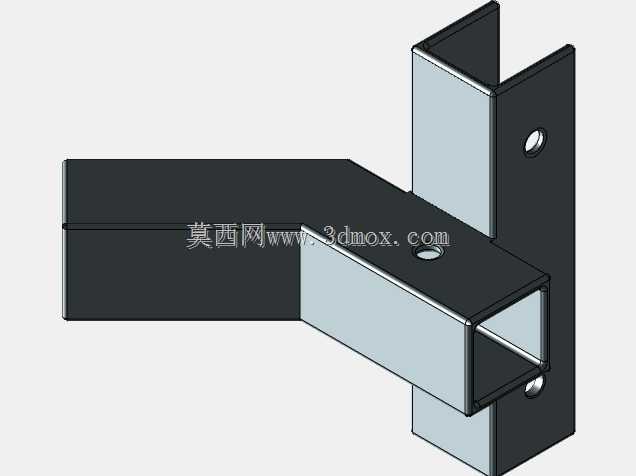

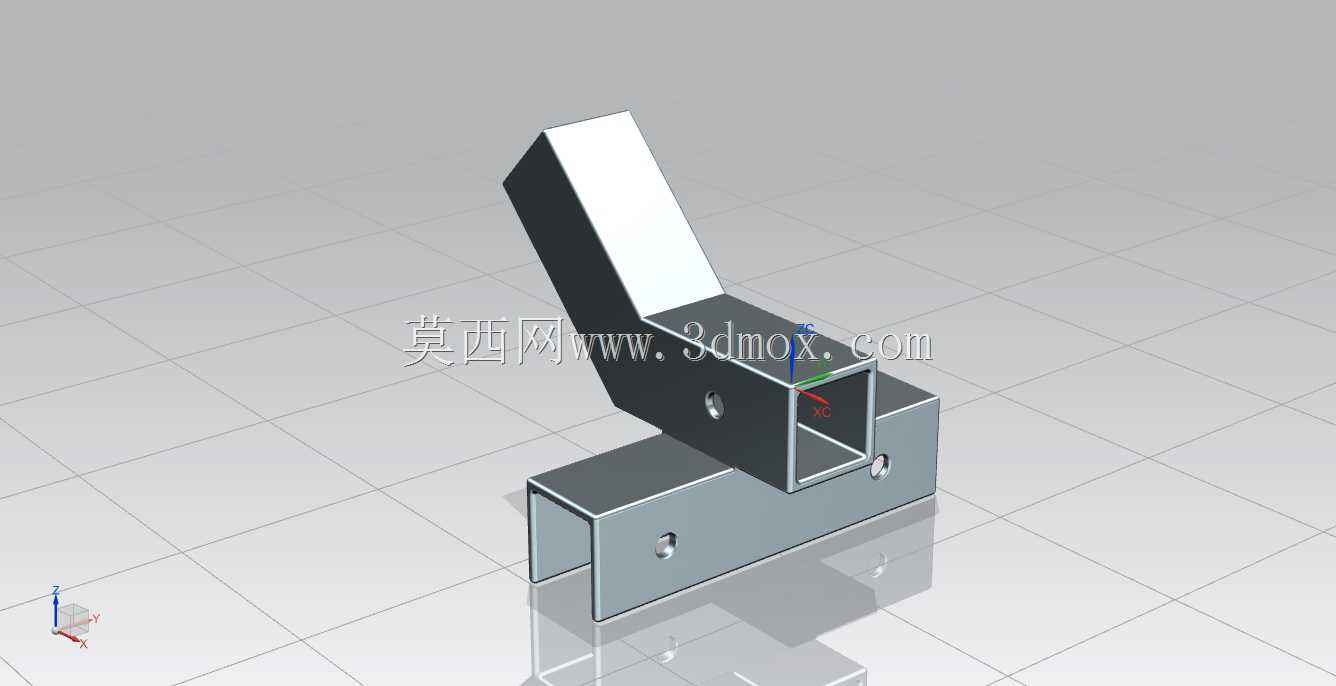

这类拼接式支撑构件多用于模块化工业框架的转角受力节点，在生产线旁的物料挂架、设备外围安全防护栏、轻型工装操作台的骨架搭建场景中十分常见，区别于一体铸造成型的支撑座，这种采用标准方管裁切拼接的结构，能在保证节点受力强度的前提下，大幅降低单件加工成本，适配小批量定制化的框架搭建需求。从结构设计逻辑来看，构件采用两个不同朝向的方管承插拼接结构，斜向延伸的方管段主要承担斜向载荷的分力传导，抵消水平方向框架受到的侧向冲击力，水平段与垂直段的方管则分别对接两个垂直方向的框架主梁，拼接位置采用贴合焊接的处理方式，接缝处与方管外壁齐平，不会出现突出的焊瘤影响后续框架面板的安装。构件上预留的安装孔位均采用通孔设计，孔位中心距严格匹配常用规格方管的安装基准面，安装时无需额外现场打孔，直接采用标准螺栓即可完成与相邻框架型材的固定，孔位边缘做了沉头处理，螺栓锁紧后头部不会突出构件表面，避免对周边走线、物料移动造成刮擦干扰。从安装边界来看，构件整体的外轮廓尺寸适配40系列标准工业方管的安装间距，垂直段与水平段的插接深度均达到方管边长的1.2倍，能保证拼接位置的抗扭强度满足轻型框架的载荷要求，斜向支撑段的倾斜角度经过受力校核，在承担150kg以内的静态载荷时，节点位置的形变量可控制在0.2mm以内，不会出现框架下沉、节点松脱的问题。设计过程中特意规避了复杂的曲面加工，所有裁切端面均为直口，普通的砂轮切割机即可完成方管的坯料裁切，拼接时依靠简单的定位治具就能保证各段方管的垂直度与角度公差，无需高精度的CNC加工设备，适合小型加工厂批量生产。构件表面采用常规的喷塑处理即可满足一般车间的防腐蚀要求，若用于潮湿工况，也可替换为镀锌方管作为加工坯料，不需要调整整体的拼接结构与孔位参数，通用性较强。在实际装配过程中，这类支撑构件通常布置在框架的底部转角、中部承重横梁的连接位置，替代传统的角码连接件，相比薄钢板冲压成型的角码，这种方管拼接的支撑件与框架型材的接触面积更大，载荷传导更均匀，不会出现角码变形导致的框架失稳问题，尤其适合需要挂载小型工具盒、电控元件的操作类框架结构。
